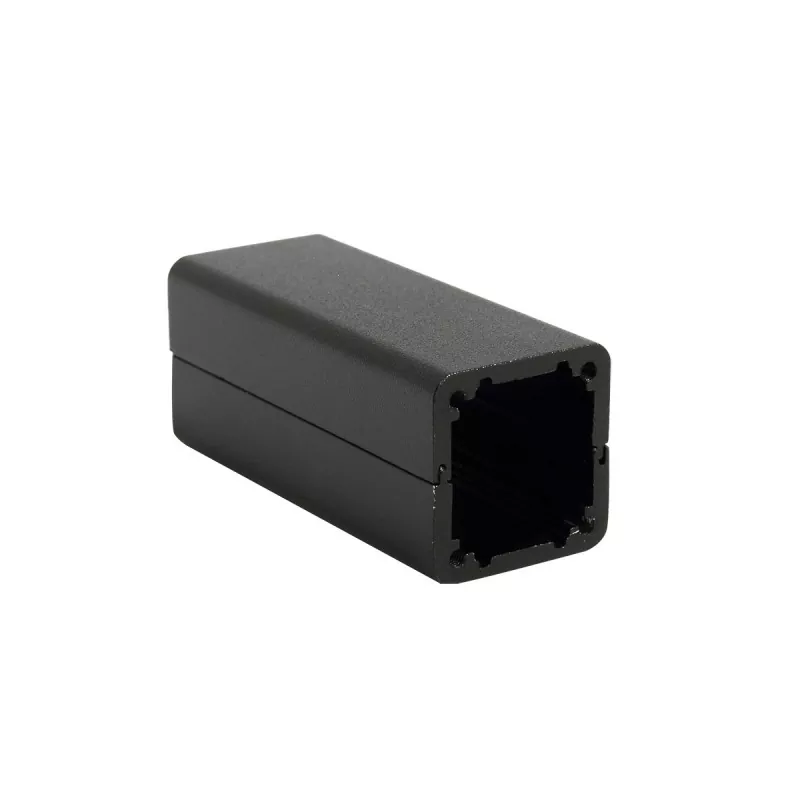

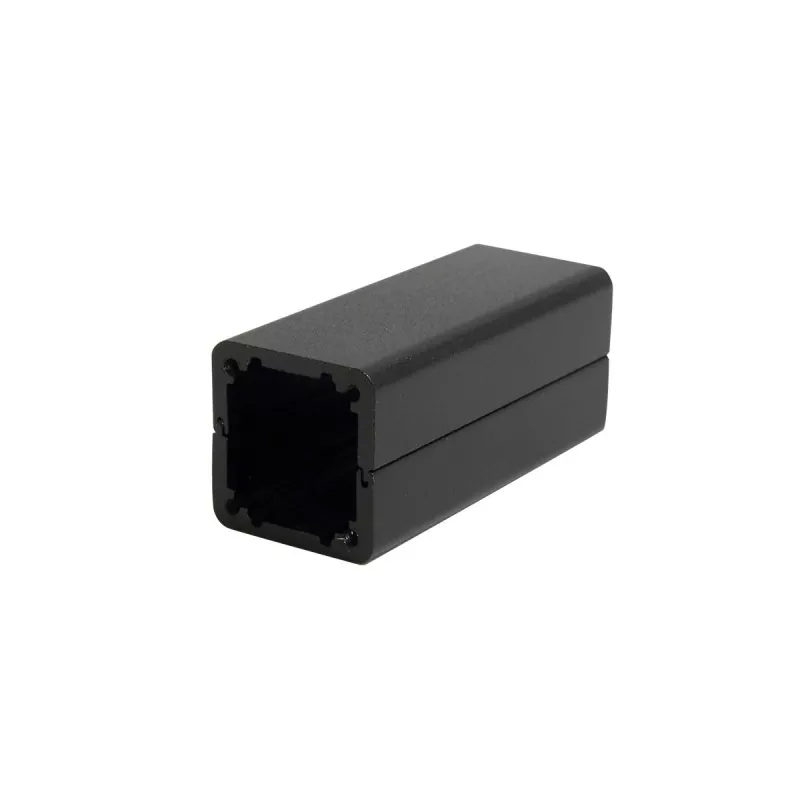

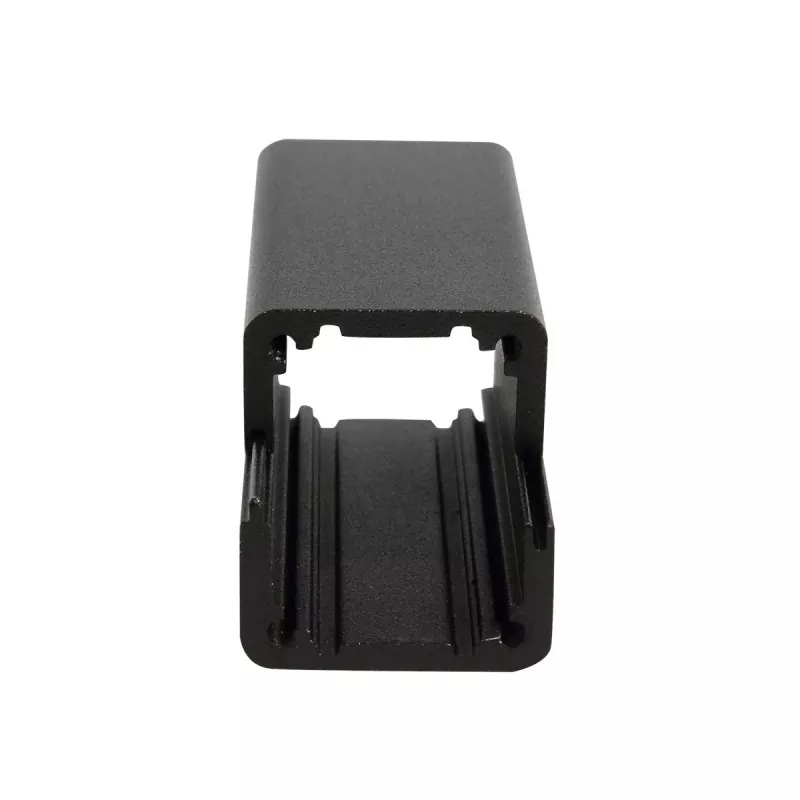

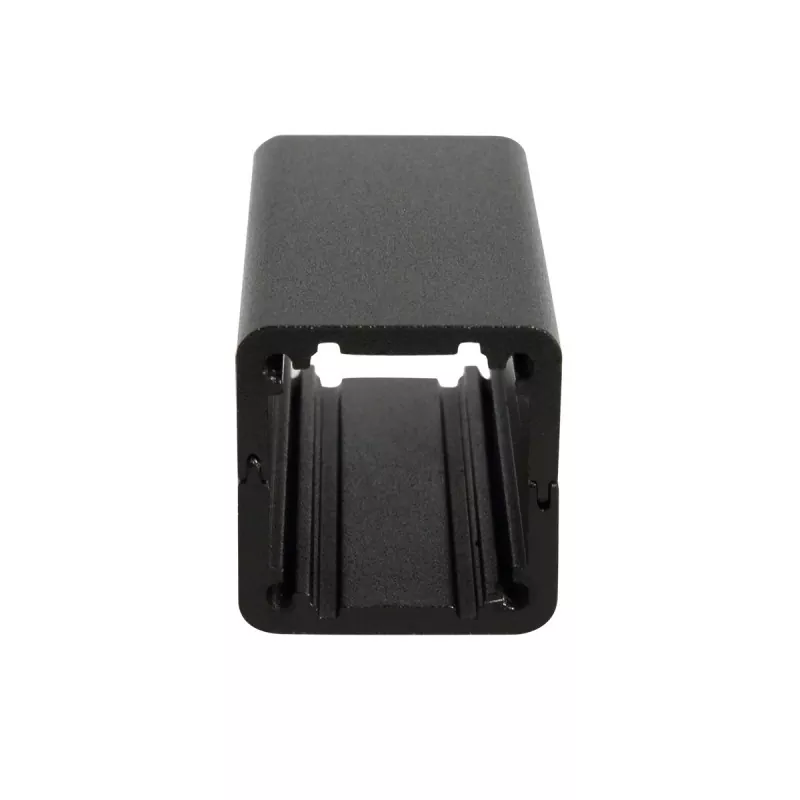

光電子デバイス用の25×25mmのコンパクトなアルミニウム電子エンクロージャ

プラスチックハウジングと比較して、アルミニウム合金エンクロージャは優れた構造強度と高級な金属仕上げを提供します。さらに、CNC 加工により、インターフェースのカットアウト、取り付け穴、ネジ穴、スロットなどの機能をカスタマイズできます。コンパクトな25×25mmのプロファイルは、PCB制御モジュール、通信モジュール、センサー、データ収集デバイス、IoT端末、小型コントローラー、電子機器などの製品に特に適しています。

製品の主な利点

01 コンパクトな構造

25×25mmの断面は、サイズの制約が厳しい電子製品に最適です。

PCB、回路モジュール、または小型電子部品を収容するデバイスの場合、このコンパクトなアルミニウム製筐体は、製品全体の設置面積を最小限に抑えるのに役立ちます。

02 押出アルミニウムプロファイル構造

エンクロージャー本体はアルミニウム合金異形押出成形により成形されます。

断面寸法は固定されたままですが、特定の製品要件に合わせて長さを切断できるため、単一のエンクロージャ仕様でさまざまな長さの PCB および電子モジュールに対応できます。

この構造は、シリーズベースの開発が必要な電子製品ラインに特に適しています。

03 プリント基板実装に最適

エンクロージャは、PCB やその他の電子コンポーネントを固定するための内部取り付けスロットまたはサポート構造を備えて設計できます。

この設計により、内部の取り付け配置が簡素化され、PCB とエンクロージャ間の安定した取り付けが保証されます。

04 CNCカスタマイズをサポート

標準プロファイルは単なる出発点です。

Boyuan Hardware は、お客様の図面に基づいて 25×25mm アルミニウム エンクロージャの CNC 機械加工サービスを提供しています。

• インターフェースのカットアウト
• ネジ穴
• ネジ穴
• 位置決め穴
• 溝
• ステップ
• ザグリ穴
• 面取り
• その他のカスタム機能

05 カスタマイズ可能な長さ

25×25mmが断面仕様を定義しますが、製品の長さはデバイスの実際の寸法に合わせてカットできます。したがって、特定の長さごとにハウジング構造を再設計する必要がなく、さまざまな長さの PCB や電子モジュールに使用できます。

具体的な機械加工可能な長さは、材質、表面仕上げ、製品の要件に基づいて決定されます。

06 金属ハウジング: バランスのとれた構造と美しさ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量特性と優れた構造的完全性を提供します。

ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな視覚効果が可能になり、小型電子機器にプロフェッショナルな外観を与えます。

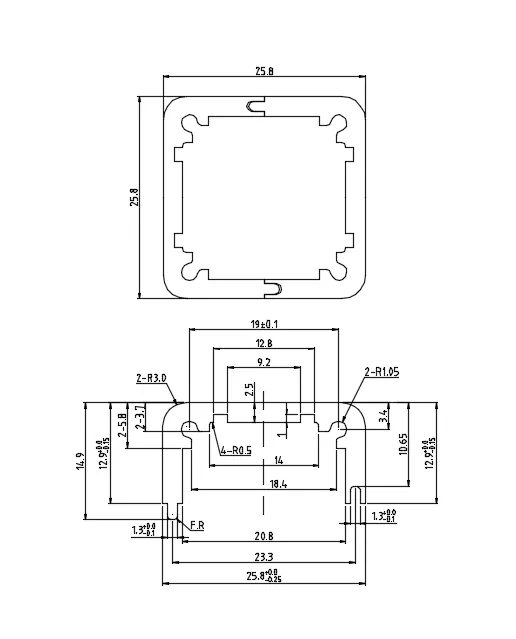

技術仕様

注: 特定の材料グレード、肉厚、長さの範囲、寸法公差、および表面仕上げの色は、実際の製品の図面および注文要件に応じて異なります。

適切な用途

25×25mmのプロファイルはコンパクトなアルミニウムハウジング仕様で、大型機器のシャーシではなく、小型の電子モジュールやPCBベースの製品に最適です。

1. PCB 電子モジュール

これは、25×25mm アルミニウム ハウジングの典型的な用途です。

以下に適しています:

• PCB制御モジュール
• データ収集モジュール
• 制御回路モジュール
• 小型電子コントローラー
• 組み込み電子モジュール

アルミニウム プロファイル ボディは、PCB の長さに合わせて切断し、エンド キャップを使用して密閉できます。

2.IoTデバイス

次のような小型 IoT 端末および通信モジュールに適しています。

• IoT制御モジュール
• データ収集端末
• 無線通信モジュール
• 遠隔監視モジュール
• スマートセンサーノード

25×25mmのコンパクトな構造により、小型デバイスの設計が容易になります。

3. 通信モジュール

小型通信モジュールに独立型の保護ハウジングが必要な場合は、25×25mm のアルミニウム ハウジングがコンパクトなソリューションとして機能します。

CNC 加工を実行して、モジュールのインターフェイスと取り付け要件に対応できます。例としては次のものが挙げられます。

• 通信モジュール
• 信号変換モジュール
• データ送信モジュール
• 小規模ネットワークモジュール
• 無線通信端末

4. センサーと検出モジュール

コンパクトな 25×25mm のハウジングは、次のような小型ユニットに適しています。

• 産業用センサーモジュール
• データ収集モジュール
• 測定モジュール
• 電子検出モジュール
• 環境モニタリングモジュール

最終的な寸法は、内部 PCB および電子部品のサイズによって異なります。

5. 産業用制御モジュール

次のような小型の産業用制御およびオートメーション電子モジュールに適しています。

• 制御モジュール
• I/Oモジュール
• 信号変換モジュール
• データ収集モジュール
• 小型コントローラー

内部機器の設置については、特定の設置場所に応じて取り付け穴やその他の構造上の特徴を加工することができます。

カスタマイズオプション

表面処理

陽極酸化処理

陽極酸化はアルミニウム製ハウジングの一般的な表面処理です。表面の外観と特性を変えながら、さまざまな色の仕上げが可能になります。

サンドブラスト

サンドブラスト処理により、アルミニウム表面に均一なマットな質感が生まれ、産業用電子機器や計器のハウジングに最適です。

つや消し仕上げ

ブラッシングにより規則的な金属粒子が作成され、アルミニウム合金の独特の金属的な外観と感触が維持されます。

レーザー彫刻

アルミニウム製ハウジングの表面には次の内容を彫刻できます。

• ロゴ
• 製品モデル
• インターフェースラベル
• シリアル番号
• テキストとグラフィックス

スクリーン印刷

マルチカラーのロゴ、テキスト、機能マークに適しています。

プロフェッショナルなカスタムアルミニウムハウジングの製造

当社は、光電子デバイス用の標準的な 25×25 mm コンパクト アルミニウム電子エンクロージャを製造するだけでなく、製品の特定の構造に基づいたカスタマイズも提供します。

以下のものを提供してください。

• 2D図面
• 3Dモデル
• 物理サンプル
• 製品寸法

その後、お客様の特定の製品ニーズに基づいて製造要件を評価します。

非標準要件に対応する CNC 加工

標準の 25×25mm プロファイルだけでは対応できない製品については、その後の CNC 機械加工によってカスタマイズが可能です。

次のような機能があります。

• インターフェースのカットアウト
• 取付穴
• ネジ穴
• 溝
• ステップ
• ロゴ

...顧客の図面に従ってすべて機械加工できます。

製品選択ガイド

PCB幅が25mmに近い場合

まず 25×25mm の仕様を検討し、次に PCB の厚さ、取り付け方法、内部コンポーネントの高さに基づいて構造上の適合性を検証します。

PCBの長さが異なる場合

別の仕様に切り替える必要はありません。アルミニウムのプロファイルは必要な長さに切断できます。

インターフェースのインストールが必要な場合

CNC カットアウトをメイン プロファイル本体またはエンド プレートに追加できます。

一般的な例には、USB ポート、RJ45 ジャック、電源コネクタ、その他のコネクタ、インジケータ ライトなどが含まれます。

PCBの取り付けが必要な場合

内部スロット、取り付け穴、またはその他の固定方法は、PCB 設計に基づいて決定できます。

25×25mmが小さすぎる場合

PCB 寸法に基づいてより大きなアルミニウム プロファイル仕様を選択することも、カスタム (非標準) エンクロージャ設計を選択することもできます。

認証とコンプライアンス

Boyuan は、国際的な品質、環境、安全基準を満たすことに尽力しています。当社のアルミニウム電子エンクロージャは厳格な品質管理の下で製造されており、関連する業界規制に準拠しています。

利用可能な認定:

• SGS レポート – SGS が発行する、製品の品質と仕様を検証する第三者の検査およびテストのレポート。
• SVHC コンプライアンス レポート – EU REACH SVHC (高懸念物質) 要件への準拠を確認します。

注: 証明書のコピーはリクエストに応じて入手できます。有効な最新バージョンについては、お問い合わせください。

ワークショップショー

よくある質問

1. 光電子デバイス用の 25×25mm コンパクト アルミニウム電子エンクロージャはどの製品に適していますか?

25×25mm モデルは、小型 PCB、通信モジュール、IoT モジュール、センサー、データ収集モジュール、制御モジュール、その他の小型電子機器に適したコンパクトなアルミニウム筐体です。

2. 25×25mm はエンクロージャの長さを指しますか?

No. 25×25mm は通常、エンクロージャの断面寸法を指します。実機や基板サイズに合わせて長さをカットしてご使用いただけます。

3. 25×25mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミニウムプロファイルエンクロージャの長さは、製品要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造などから確認させていただきます。

4. アルミニウムの筐体に穴を加工できますか?

はい。 Boyuan Hardware は、顧客の図面に基づいて CNC 切断、穴あけ、タッピング、座ぐり、面取り、その他の機械加工プロセスを実行できます。

5. USB や RJ45 などのインターフェースの切り欠きは加工できますか?

はい。お客様の図面に基づいて、特定のインターフェイス位置に対して CNC 加工を実行できます。実現可能性はインターフェイスの寸法とエンクロージャの構造によって異なります。

6. PCBは取り付けられますか?

はい。プリント基板の寸法や設置方法に合わせて取り付け構造を設計できます。アルミニウム プロファイルの電子エンクロージャは、PCB および電子モジュールのハウジングに一般的に使用されます。

7. エンドプレートはカスタマイズできますか?

はい。エンドプレートの寸法、穴の配置、構造は製品の要件に応じて機械加工できます。

8. ロゴを追加できますか?

はい。製品の要件に応じて、レーザー彫刻やスクリーン印刷などのロゴの適用方法を選択できます。

9. 異なる色を選択できますか?

色は、特定の表面処理計画に基づいて決定できます。アルミニウム製の筐体は、陽極酸化処理などのプロセスを通じてさまざまな視覚効果を実現できます。

10. 25×25mm サイズが PCB に適合しない場合はどうすればよいですか?

PCB 寸法、製品構造、または 3D モデルをお送りください。 Boyuan Hardware は、実際の寸法に基づいて 25×25mm 仕様が適切であるかどうかを判断するのに役立ちます。また、他のアルミニウム プロファイル仕様を提案したり、カスタム機械加工を提供したりすることもできます。

ボユアンを選ぶ理由

電子機器メーカーにとって、実際の製品に合わせて、長さ、エンドプレート、インターフェース、取り付け穴、PCBの組み込み、表面仕上げ、ロゴの貼り付けなどの必要な加工をサプライヤーが行えることが重要です。

Boyuan Hardware は、20 年以上にわたりアルミニウム エンクロージャおよびシャーシ業界に特化し、約 10,000 平方メートルの製造施設を運営し、カスタム アルミニウム エンクロージャ機械加工サービスを提供しています。

標準の 25×25mm アルミニウム プロファイルから、CNC 機械加工による完成品の電子エンクロージャまで、お客様の特定の製品ニーズに合わせて製造を調整できます。

光電子デバイス用の 25 × 25 mm コンパクト アルミニウム電子エンクロージャをお探しの場合は、PCB 寸法、製品図面、または 3D モデルをお気軽にお送りください。

製品の構造に応じて、適切な仕様、加工方法、カスタマイズプランを決定します。

お問い合わせ

工場住所: 中国広東省恵州市恵州区正隆鎮黄東工業区

WhatsApp: +86 15012866587

電話: +86 15012866587

お問い合わせ、お見積り、技術サポートについては、PCB 寸法、製品図面、または 3D モデルをお送りください。弊社のエンジニアリングチームが 24 時間以内に対応させていただきます。
