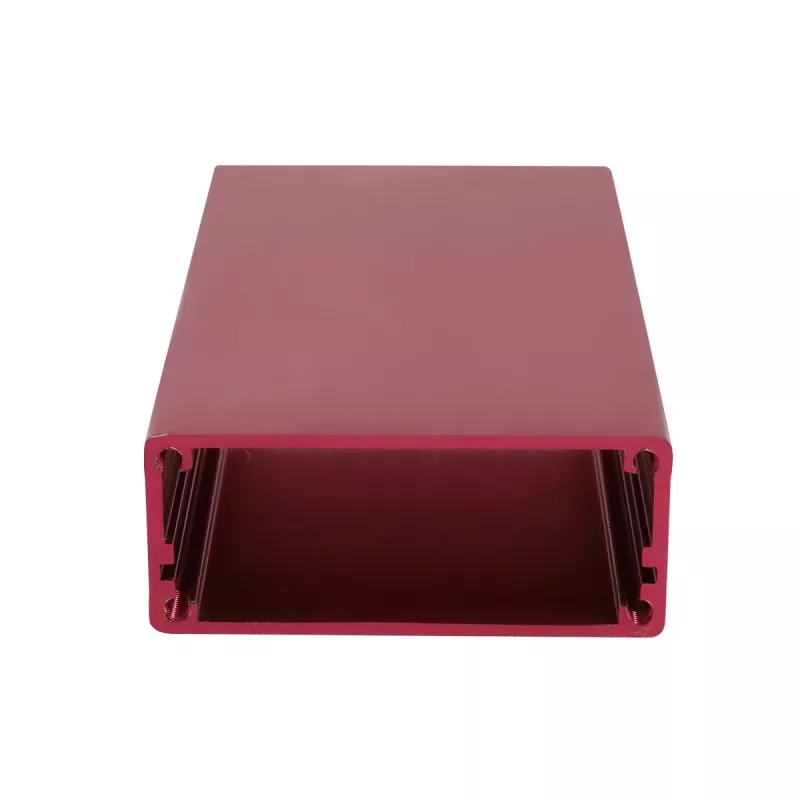

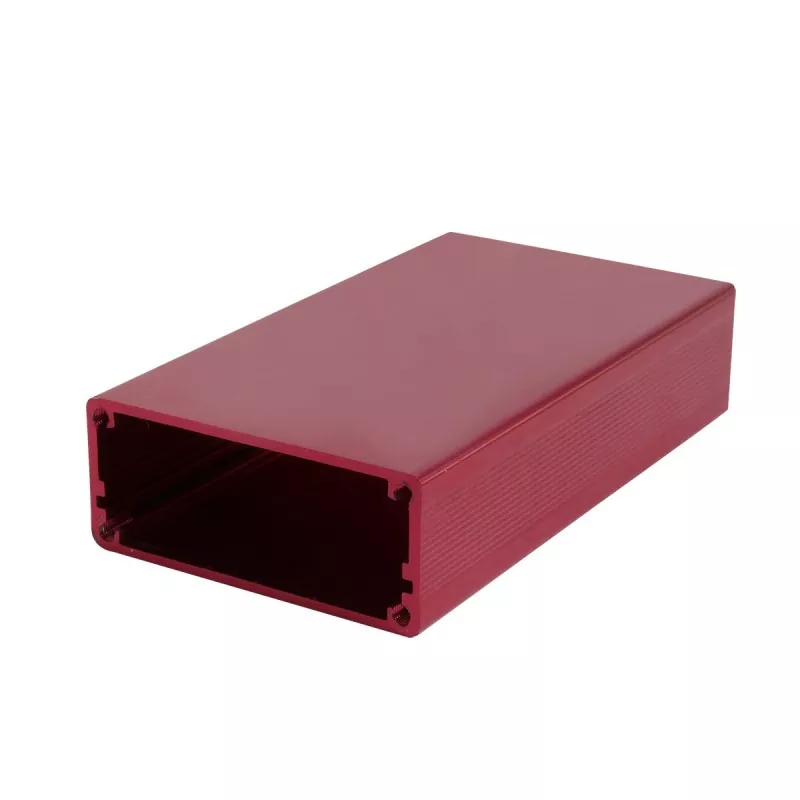

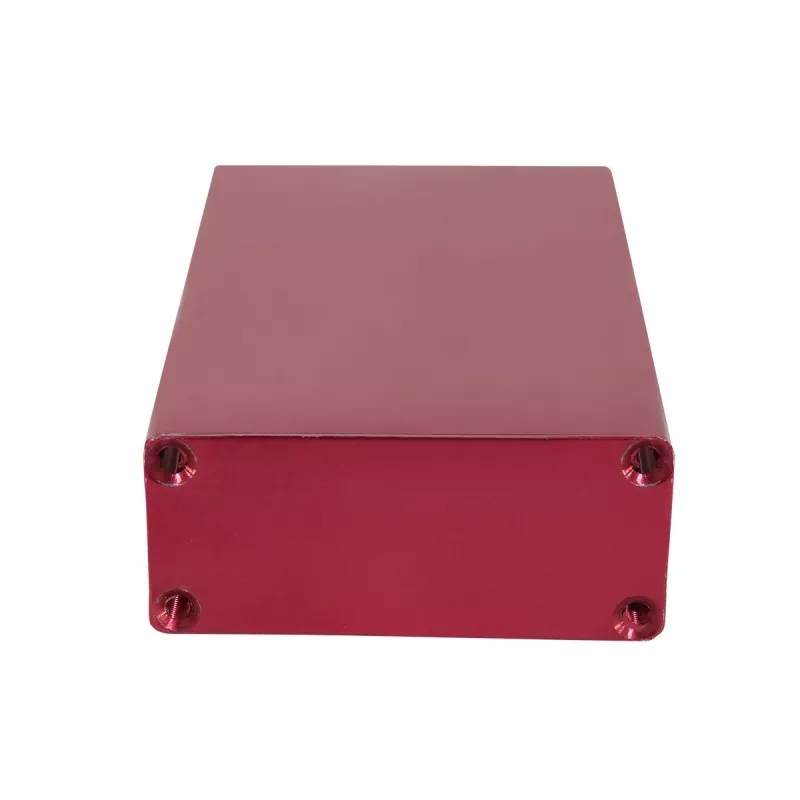

57×24mm 測定機器用アルミ製計器筐体

57×24mmのアルミニウム製計測機器用計器筐体を必要な長さに切断し、エンドプレートやCNC加工などの加工を経て完成します。内部カード スロットにより、PCB をスライドさせて追加のネジなしで固定できるため、他のエンクロージャ タイプにはない組み立て速度が実現します。

プラスチックハウジングと比較して、アルミニウムボディは優れた構造強度と金属仕上げを提供し、CNC 加工されたインターフェース、取り付け穴、ネジ穴、SMA アンテナ穴、放熱スロットをサポートしています。 Boyuan Hardware は 20 年以上の経験と約 10,000 平方メートルの工場を持ち、切断、CNC、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン、検査、組み立てを提供します。

製品の特徴

01 |幅57×高さ24mmのスリムデザイン

幅57mm×高さ24mmの断面サイズは、電子機器に十分な実装スペースを提供します。

57mm幅は一般的な52～55mm仕様よりも広く、より大きなPCBレイアウトに対応し、より多くの並列機能モジュールとインターフェース設計をサポートし、マルチチャンネル入出力レイアウト要件を満たします。高さ 24mm は、スリムなデバイスの外観を維持しながら、十分な部品実装スペースを提供し、小型トランス、電解コンデンサ (通常高さ 18 ～ 22mm)、リレー、および中程度の高さの部品を収容でき、比較的複雑な回路システムの統合ニーズをサポートします。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。この構造は、シリーズ展開が必要なエレクトロニクス製品に特に適しています。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。 Boyuan Hardware は、以下を含む顧客の図面に従って 57×24mm アルミニウム筐体に CNC 加工を実行できます。

• インターフェイス開口部 (USB、RJ45、航空プラグ、BNC インターフェイス、電源インターフェイス、SMA アンテナ インターフェイスなど)
• ネジ穴と位置決め穴
• ねじ穴とザグリ穴
• 放熱スロットと通気孔
• スクリーン窓の開口部
• ボタンホールとスイッチホール
• 取り付け穴と壁取り付け穴
• 溝と段差
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

57×24mmは筐体の断面仕様であり、実際の機器の寸法に合わせて製品の長さをカットできます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金は熱伝導性に優れています。 57 mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱を効果的に放散し、機器の耐用年数を延ばすことができます。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、電子機器によりプロフェッショナルな製品の外観を与えることができます。

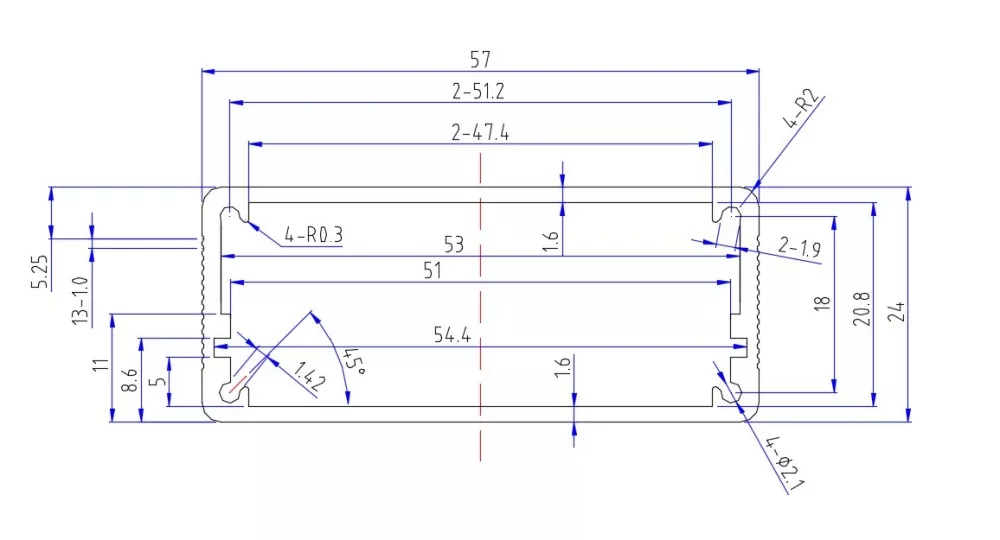

57×24mm アルミニウム筐体の技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

57×24mmアルミニウム筐体はどのような製品に適していますか?

57×24mm は、ワイドボディのスリムなアルミニウム筐体カテゴリに属します。幅 57mm は、より大型の PCB やより多くの機能モジュールを並列して収容できます。高さ 24mm により、スリムな外観を維持しながら、十分な内部スペースを確保します。この仕様は、計器やメーター、電力通信、地下鉄工学、医療機器、拡声システム、その他の業界で広く使用されています。

1. 計器、メーター、測定器

57×24mm は、計器製品やメーター製品に最適な梱包ソリューションです。

• デジタル水準器・デジタル傾斜計
• 計器およびメーターのエンクロージャ
• データ収集機器
• 信号発生器エンクロージャ
• パワーアナライザ
• 試験装置
• 精密測定器

なぜ57×24mmが計器やメーターに適しているのですか？ 57×24mm は、デジタル水準器や傾斜計などの測定器の標準的なサイズ仕様です。市販のデジタル水準器 (LXR-T600/T800/T1000/T1200 など) の多くは、57×24mm のアルミニウム合金筐体を使用しています。 57mmの幅は大型のLCDスクリーンや測定回路基板に対応し、24mmの高さは握りやすい厚さを提供し、アルミニウム合金の筐体は耐衝撃性と耐ねじれ性に優れ、測定精度を保証します。

2. GPS/GPRS および測位追跡装置

• GPS/GPRSモジュールエンクロージャ
• 車両用GPSトラッカー
• 資産の位置決めおよび追跡デバイス
• 屋外測位モジュール
• 小型電子接続箱

なぜ 57×24mm が GPS トラッカーに適しているのですか? GPS 追跡デバイスには、GPS モジュール、通信モジュール、アンテナ、バッテリーを収容するために、より広い PCB レイアウトが必要です。幅57mmで取付スペースに余裕があり、厚さ24mmなので車内や設備の目隠しに最適です。

3. 通信モジュールおよび無線機器

• 通信モジュール
• ワイヤレスプラットフォーム
• 信号変換モジュール
• 信号ブースターエンクロージャ
• 無線プラットフォーム端末
• データ送信モジュール
• ビデオサーバー
• ルーター、無線受信機

4. シールドボックスと干渉防止アプリケーション

57×24mm のアルミニウム エンクロージャは、優れた電磁シールド ソリューションとして機能します。

• 電子シールドボックス
• 干渉防止装置エンクロージャ
• 高周波モジュールのシールド
• 精密回路保護ボックス

アルミニウム合金素材自体が優れた電磁シールド性能を備えており、電磁干渉を効果的に防ぎます。

5. パワーモジュール

• 車両電源エンクロージャ
• インバータ筐体
• 整流器アルミニウムハウジング
• DC-DCコンバータモジュール
• スイッチング電源モジュール

6. 産業用制御およびオートメーションモジュール

• 産業用コントローラー
• プログラマブル ロジック コントローラー (PLC) モジュール
• モーションコントロールモジュール
• I/O拡張モジュール
• 自動制御装置

7. 医療機器

• 医療機器の筐体
• テストモジュール
• 監視装置モジュール
• 携帯型医療機器

8. 拡声装置および音響設備

• 拡声システム設備
• 増幅回路
• オーディオ機器

カスタマイズされたパラメータ

表面処理

陽極酸化処理

陽極酸化は、アルミニウム筐体に一般的に使用される表面処理方法の 1 つです。アルミニウム表面の外観と表面特性を変化させ、さまざまな色の効果を実現できます。

サンドブラスト

サンドブラストは、アルミニウム表面に均一なマットな質感を形成することができ、産業用電子機器や計器の筐体に適しています。

ブラッシング

ブラッシングにより規則的な金属の質感を形成することができ、製品に明らかなアルミニウム合金の金属の質感を維持することができます。

レーザー彫刻

57×24mm アルミニウム エンクロージャの表面には次のような加工が可能です。

• ロゴ
• 製品型式
• インターフェースの識別
• 製品番号
• テキストとパターン

シルクスクリーン印刷

マルチカラーのロゴ、テキスト、機能識別の加工に適しています。

プロフェッショナルなアルミニウムエンクロージャのカスタム加工

標準的なアルミニウム筐体の製造だけでなく、お客様の製品構造に合わせたカスタマイズも可能です。

お客様は以下を提供するだけで済みます。

2D図面 / 3Dモデル / 実物サンプル / 製品寸法

実際の製品要件に応じた加工評価を行います。

CNC 加工は非標準要件を満たします

57×24mmの標準プロファイルでは直接満足できない製品については、後続のCNC加工によりカスタマイズが可能です。

例えば：

インターフェース開口部 + スクリーンウィンドウ + 取り付け穴 + ネジ穴 + 放熱スロット + 溝 + 段差 + ロゴ

すべて顧客の図面に従って機械加工することができます。

製品選択ガイド

PCB幅が57mmに近い場合

57×24mm は理想的な選択です。57mm 幅は、より十分な PCB 配線スペースとより多くの並列インターフェイス レイアウトを提供し、一般的な 52 ～ 55mm 仕様よりも幅が広いです。

デバイスが計測器またはメーター製品の場合

57×24mmは、デジタル水準器、傾斜計、試験機、その他の測定機器の標準的な仕様です。幅57mmで大型ディスプレイにも対応し、厚さ24mmで快適なグリップ感を実現します。

デバイスに中程度の高さのコンポーネントが含まれている場合

高さ 24mm には、小型トランス、電解コンデンサ (18 ～ 22mm)、リレー、および中高さのコンポーネントを収容でき、一定の内部垂直スペースを必要とする電子機器に適しています。

デバイスにスリムな外観が必要な場合

高さ 24mm はスリムな外観を維持しながら十分な内部スペースを確保し、美しさと機能的な完成度のバランスを実現します。

複数のインターフェースとの互換性が必要な場合

57mm幅は、RJ45、航空プラグ、BNC、USB、SMAアンテナ・インターフェースなどの複数のインターフェースの並列レイアウトをサポートし、豊富なインターフェースを必要とする通信および測定機器に適しています。

デバイスに良好な放熱が必要な場合

アルミニウム合金の筐体は熱伝導性に優れています。 57mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱放散を効果的に支援します。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

ワークショップショー

よくある質問

1. 57×24mm アルミニウム筐体はどのような製品に適していますか?

57×24mmは、ワイドボディのスリムなアルミニウム筐体のカテゴリに属します。主要なアプリケーションには、計器およびメーター (デジタル レベル、傾斜計)、GPS/GPRS モジュール、通信モジュール、シールド ボックス、車両電源エンクロージャ、ビデオ サーバー、ワイヤレス プラットフォーム、インバータ エンクロージャ、医療機器、拡声システムなどが含まれます。幅 57 mm は十分な PCB レイアウト スペースを提供し、高さ 24 mm はスリムな外観を維持しながら中程度の高さのコンポーネントに対応します。

2. 筐体の長さは57×24mmですか？

No. 57×24mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。製品の長さは実機や基板の長さに合わせてカット可能です。

3. 57×24mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

4. 高さ 24mm に電解コンデンサを搭載できますか?

はい。一般的な電解コンデンサの高さは通常 18 ～ 22 mm ですが、内部高さ 24 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

5. 幅57mmと52-55mmの違いは何ですか?

57mm は一般的な 52 ～ 55mm 仕様より幅が広く、より大型の PCB またはより並列したインターフェイス レイアウトに対応し、特に幅の広い PCB またはマルチチャンネル入出力インターフェイスを必要とする機器に適しています。

6. 57×24mmはデジタル水準器に適していますか?

非常に適しています。市場の多くのデジタル水準器 (LXR-T600/T800/T1000/T1200) は 57×24mm アルミニウム合金の筐体を使用しており、この分野では古典的なサイズ仕様となっています。

7. アルミニウム筐体に放熱穴を開けることはできますか?

はい。 Boyuan Hardware は、顧客の図面に従って放熱スロット、通気孔、その他の放熱構造を機械加工して、機器の熱放散を支援します。

8. SMA アンテナ インターフェイスは機械加工できますか?

お客様の図面に従って、対応するインターフェイス位置で CNC 加工を実行できます。 57mm幅なので、複数のインターフェースを並べてレイアウトできます。特に加工に適しているかどうかは、界面寸法や筐体構造により確認する必要があります。

About Boyuan Hardware

Boyuan Hardware は、20 年以上にわたってアルミニウム エンクロージャとアルミニウム シャーシ業界に注力しており、約 10,000 平方メートルの生産工場スペースを持ち、カスタムのアルミニウム エンクロージャ加工を提供しています。

標準の 57×24mm アルミニウム プロファイルから、CNC 加工で完成した電子エンクロージャまで、お客様の製品要件に応じて機械加工できます。

測定機器用の 57×24mm アルミニウム計器筐体をお探しの場合は、PCB 寸法、製品図面、または 3D モデルをお送りください。
