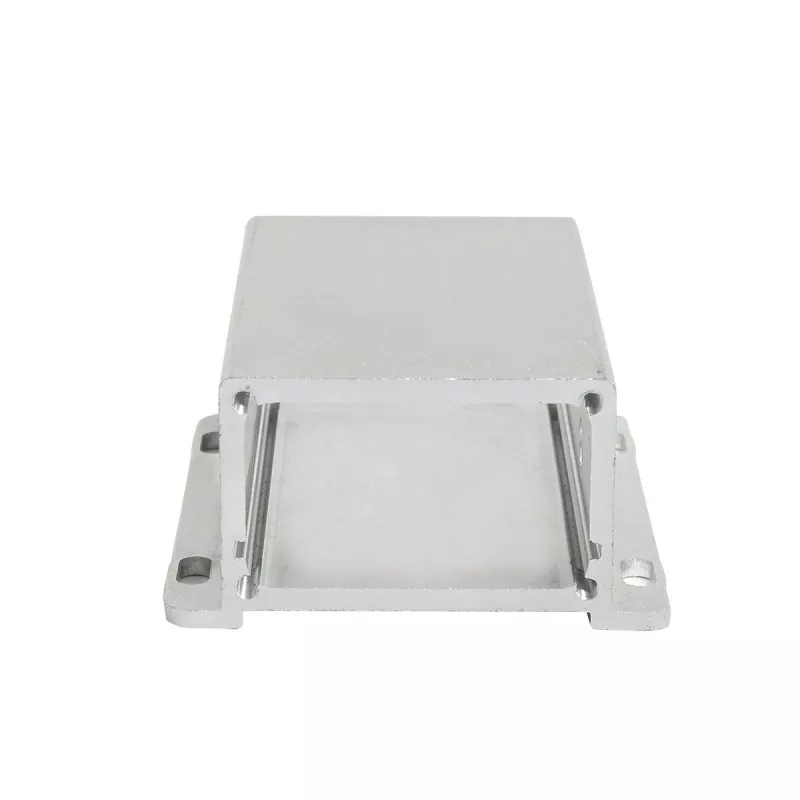

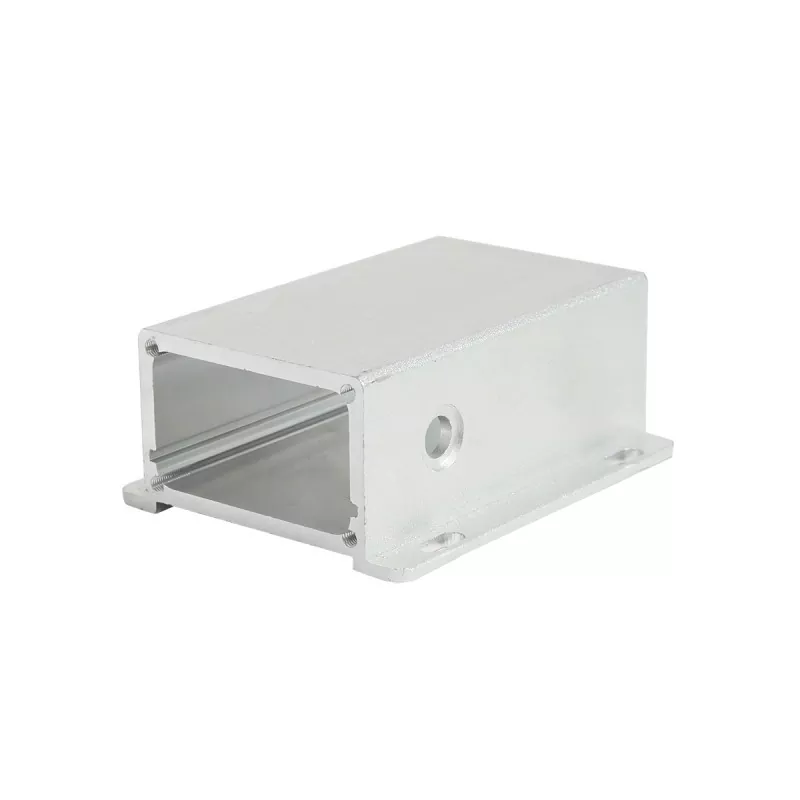

63×32.5mmアルミニウム電子機器エンクロージャ

63×32.5mmのアルミ製電子機器筐体は、機器全体の体積を抑えながらある程度の内部実装スペースを必要とする電子機器に適した、中型のコンパクトなアルミ押出製電子機器筐体です。

幅が 63 mm であるため、超狭いアルミニウム エンクロージャよりも PCB や電子部品に十分な横方向のレイアウト スペースが提供されます。高さ 32.5 mm は、比較的コンパクトなデバイス プロファイルを維持しながら、一定の高さの従来の PCB、コネクタ、および電子コンポーネントに対応できます。

したがって、このサイズは、中程度の PCB 寸法、中程度の数のインターフェイス、および高さは低くないが大きなシャーシのスペースを必要としないコンポーネントを備えた電子機器に適しています。

Boyuan Hardware は、製品図面に従って、アルミニウムプロファイルのプロファイル切断、3 軸 CNC 加工、穴あけ、タッピング、インターフェース開口部、端面加工、ロゴ処理、表面処理、および組み立てを実行できます。

このタイプの電子製品に 63×32.5mm が適しているのはなぜですか?

63mm幅により、より柔軟なPCBレイアウトを実現

約 40 ～ 50 mm の狭いアルミニウム エンクロージャと比較して、幅 63 mm により、PCB の横方向の取り付け領域が大きくなります。

幅の広い PCB を備えた一部の製品や、コネクタ、端子、電子部品を PCB 上に同時に配置する必要がある製品では、幅を大きくすることで部品のレイアウトが密になりすぎる問題を軽減できます。

これは、小型電子ボックスのスペース要件を超えているが、大型の産業用シャーシのサイズ要件にはまだ達していない製品に特に適しています。

従来の電子部品に適した高さ32.5mm

高さ32.5mmは比較的実用的な範囲です。

13mm、18mm、19mm、20mm などの超薄型エンクロージャよりも内部高さが高く、従来の PCB やコネクタに対応できますが、40mm、48mm、80mm などの大型製品のようにデバイスの厚さが大幅に増加することはありません。

そのため、「ある程度の部品高さを必要とするが、コンパクトな構造を重視する」電子機器に適したサイズとなります。

63×32.5mm によりバランスのとれたデバイス断面を形成

明らかに平坦な薄型エンクロージャーとは異なり、63×32.5mm の幅と高さの比率はよりバランスが取れています。

横方向の PCB スペースと一定の縦方向の実装スペースの両方を提供できるため、比較的規則的な内部構造を持つ電子モジュールに適しています。

技術仕様

注記： アルミニウム合金のグレード、プロファイル肉厚、内部断面構造、利用可能な内部スペース、長さの範囲、および特定の公差は、実際のプロファイルおよび設計図に従って確認する必要があります。

63×32.5mmアルミニウム筐体はどの製品に適していますか?

1 産業用電子制御モジュール

63×32.5mm は、ボリュームが制御されているものの、完全な制御回路を内部に取り付ける必要がある産業用電子モジュールに適しています。

このような製品では通常、PCB、電源インターフェイス、制御インターフェイス、およびインジケーターコンポーネントを同時に考慮する必要があります。

幅 63 mm により横方向のレイアウト スペースに優れ、高さ 32.5 mm によりデバイスを比較的コンパクトに保つ​​ことができます。

したがって、多くのボードや複雑な内部構造を必要とする大型の制御キャビネットではなく、独立して動作する産業用電子制御モジュールに適しています。

2 データ収集および信号変換モジュール

データ収集および信号変換製品は通常、PCB、コネクタ、入出力インターフェイスを限られたスペースに同時に配置する必要があります。

幅 63 mm により、回路基板やインターフェース用に横方向のスペースを確保でき、高さ 32.5 mm により、従来のコネクタや電子部品を収容できます。

したがって、このサイズは次の場合に適しています。

• データ収集モジュール
• 信号変換モジュール
• インターフェース変換装置
• 小信号処理装置

63×32.5mmのアルミニウム製電子機器エンクロージャは、比較的完全な機能を備えているが、デバイス全体のサイズを依然としてコンパクトに保つ​​必要がある製品に特に適しています。

3 通信インターフェースモジュール

通信機器の小型インターフェースモジュールは通常、通信回路、コネクタ、表示灯、電源インターフェースを同時に配置する必要があります。

幅 63 mm は狭い筐体よりも広いインターフェイス レイアウト領域を提供でき、高さ 32.5 mm は従来の通信 PCB および関連コンポーネントを収容できます。

したがって、このサイズは、大型の通信シャーシではなく、単機能またはマルチインターフェイスの小型通信電子モジュールに適しています。

4 小型産業用測定および試験装置

一部の測定およびテスト機器では、PCB、接続インターフェイス、ボタン、またはインジケータライトを取り付ける必要がありますが、全体の体積はそれほど大きくする必要はありません。

63×32.5mmで内部空間と外形寸法のバランスが取れます。

大きな幅はインターフェースや操作領域の配置に使用でき、高さ 32.5 mm は基本的な電子部品の実装スペースを提供できます。

したがって、一部の小型の測定、検査、および電子機器モジュールに適しています。

5 組み込み電子モジュール

他の機器内に統合する必要がある電子モジュールの場合、通常、エンクロージャは内部の取り付けスペースと全体の占有体積のバランスを取る必要があります。

63 × 32.5 mm の大型アルミニウム エンクロージャと比較すると、超薄型エンクロージャよりも多くの内部スペースを確保しながら、デバイスの体積の制御が容易になります。

したがって、次の用途に使用できます。

• 組み込み制御モジュール
• 産業用インターフェースモジュール
• 電子変換モジュール
• デバイス内部機能モジュール

最終的に適合するかどうかは、取り付け位置や実際の基板寸法と合わせてご確認ください。

63×32.5mmはどのようなPCBに適していますか?

このサイズは、一定の横方向のスペース要件がある中型の PCB に適しています。

選択するときは、次のことを同時に考慮することをお勧めします。

PCB の長さと幅 → PCB 固定穴の位置 → コンポーネントの最大高さ → インターフェイスの位置 → ケーブル配線 → エンクロージャの利用可能な内部スペース。

PCB が非常に狭い場合は、より小さなアルミニウム プロファイルを検討できます。

PCB 幅が広くてもコンポーネントの高さが高くない場合、63×32.5mm で比較的適切な横方向のスペースを確保できます。

非常に高いパワーモジュールやその他のコンポーネントを内部に取り付ける必要がある場合は、32.5mm の高さに対応する実際に利用可能な内部スペースをさらに確認する必要があります。

63×32.5mmと同様のサイズを選択するにはどうすればよいですか?

63×32.5mm の配置は、次のように要約できます。小型のアルミニウム エンクロージャよりも横方向のスペースが広くなりますが、大きなアルミニウム シャーシのサイズは必要ありません。

63×32.5mmのアルミニウム筐体にはどのようなカスタム加工が可能ですか?

Boyuan Hardware は、顧客の設計図面に従ってアルミニウム プロファイルの後加工を実行できます。

製品図面に基づいた規格外の加工

63×32.5mm アルミニウム エンクロージャの場合、実際のプロジェクトでは通常、未処理のプロファイルを直接使用するのではなく、さらに後加工が必要になります。

一般的な機械加工プロセスには次のものが含まれます。

プロファイルカット → 端面加工 → インターフェース開口 → 取付穴・タップ → エンドプレート加工 → ロゴマーク → 表面処理 → 検査 → 組立

お客様が既に2D設計図や3Dモデルをお持ちの場合は、図面に基づいて加工位置を確認することができます。

PCB と製品の寸法のみが利用可能な場合は、最初に以下を使用することもできます。

• プリント基板の寸法
• コンポーネントの高さ
• インターフェースのレイアウト
• エンクロージャの長さ

63×32.5mmが製品構造に適しているかどうかを判断します。

加工能力

Boyuan Hardware はアルミニウム エンクロージャおよびアルミニウム シャーシ業界で 20 年以上の経験があり、工場面積は約 10,000 平方メートル、既存の金型は約 300 個あります。

主な加工手順は次のとおりです。

• アルミプロファイル切断
• 3軸CNC加工
• 掘削
• タッピング
• 端面加工
• インターフェース開口部
• 表面処理
• レーザー彫刻
• シルクスクリーン印刷
• 製品検査
• 製品の組み立て

アルミニウム筐体の後加工は、顧客の 2D 設計図面、3D モデル、PCB データ、または製品サンプルに従って実行できます。

カスタム加工プロセス

ステップ 1 |製品情報の提供
顧客は 2D 図面、3D モデル、PCB 寸法、または製品サンプルを提供します。

ステップ 2 |プロフィールの確認
63×32.5mmの断面がPCB寸法、部品の高さ、実装構造に従って要件を満たしているかどうかを確認します。

ステップ 3 |長さを決定する
デバイス全体の寸法に応じて、プロファイルの切断長さを決定します。

ステップ 4 |加工後の確認
インターフェース、取り付け穴、ネジ穴、エンドプレート、ロゴなどの加工要件を決定します。

ステップ 5 |サンプル加工
プロジェクトの要件に従ってサンプルを作成し、寸法とアセンブリ関係を確認します。

ステップ 6 |量産
サンプル確認後、量産加工を行います。

ステップ 7 |検査と組立
製品の要件に従って、寸法、外観、および組み立てのチェックを実行します。

ステップ 8 |梱包と発送
製品の寸法、数量、輸送方法に応じて梱包します。

サンプル確認のポイント

量産前に以下のことを確認することをお勧めします。

• エンクロージャ断面サイズ
• エンクロージャの長さ
• 基板実装位置
• PCB と筐体間のスペース
• コンポーネントの高さ
• インターフェースの位置
• 開口部寸法
• 取付穴位置
• ねじ仕様
• エンドプレートの取り付け
• ロゴの位置
• 表面処理効果
• 全体的な組み立て効果

品質と関連ドキュメント

Boyuan Hardware は、プロジェクトの要件に応じて関連製品および資料ドキュメントを提供できます。

現在利用可能なもの:

• SGS関連ドキュメント
• SVHC関連ドキュメント
• 製品検査書類
• 製品寸法・加工確認書類

プロジェクトに特定の材料やサプライヤーの監査要件がある場合は、問い合わせの段階で事前に確認できます。

梱包と発送

63×32.5mmのアルミニウム筐体の長さ、表面状態、注文数量に応じて、対応するパッケージングソリューションを開発できます。

利用可能なオプション:

• 個人の保護
• 傷防止保護
• 積層包装
• 内部分離
• 外箱梱包
• バルクフルカートン包装

具体的な梱包方法は、製品の寸法、数量、輸送要件に応じて決定されます。

Boyuan ハードウェアを選ぶ理由

アルミニウム エンクロージャ業界で 20 年以上の経験

アルミニウム筐体、アルミニウムシャーシ、アルミニウム構造部品の機械加工に長期にわたって従事。

約10,000㎡の工場

アルミプロファイル切断、CNC加工、表面処理、印刷、検査、組立の生産条件を完備。

約300 の既存の金型

既存のアルミニウム プロファイル ソリューションは、製品の寸法と構造に応じて適合させることができます。

3軸CNC加工

インターフェース開口部、穴あけ、タッピング、端面加工、その他の非標準的な構造加工をサポートします。

マルチプロセスの調整

切断、CNC、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン印刷、検査、組立等をプロジェクトに応じてコーディネート致します。

よくある質問

63×32.5mmのアルミニウム筐体はどのような製品に適していますか?

産業用電子制御モジュール、データ収集モジュール、信号変換装置、通信インターフェイスモジュール、一部の測定および試験装置など、中型の PCB を備え、より多くのインターフェイスを備え、デバイスをコンパクトに保つ​​必要がある電子製品に適しています。

63×32.5mmの最大の特徴は何ですか？

横幅と筐体の高さのバランスが取れています。 63mm では適切な PCB およびインターフェイスのレイアウト スペースを提供でき、32.5mm ではデバイスを比較的コンパクトに保つ​​ことができます。

63×32.5mmはPCBに適していますか?

対応サイズの基板に使用可能ですが、実際の適合性は基板の長さ、幅、取り付け穴の位置、部品の高さ、プロファイルの内部構造などにより確認が必要です。

高さ 32.5 mm の場合、コンポーネントの高さはどれくらいまで対応できますか?

32.5mmは外部断面高さです。実際に利用可能な内部高さは、プロファイルの壁の厚さと内部構造を差し引く必要があり、PCB の取り付け位置と組み合わせて計算されます。

コネクタ開口部の加工は可能ですか?

はい。コネクタモデルおよび設計図面に従って、対応するインターフェース穴を加工できます。

ネジ穴加工は可能ですか？

はい、ドリリングやタッピング、その他の CNC 後加工を実行できます。

筐体の長さはカスタマイズできますか?

はい、デバイスの実際の長さに応じてプロファイル切断を実行できます。

プリント基板の取り付け穴は加工できますか?

はい、PCBの取り付け穴位置や筐体構造に応じて対応した加工が可能です。

サンプルは提供できますか?

カスタマイズプロジェクトでは、実際の要件に応じてサンプルを確認することができます。

16. 問い合わせの際に提供することが推奨される情報は何ですか?

63×32.5mm アルミニウム電子機器エンクロージャがお客様の製品に適しているかどうかを確認するには、以下を提供することをお勧めします。

• PCBの長さと幅
• PCB mounting hole positions
• コンポーネントの最大高さ
• 製品に必要な筐体長さ
• インターフェースの数
• インターフェースの種類
• インターフェースの位置
• エンドプレート構造
• 表面処理要件
• 購入予定数量

完全な設計図面がまだない場合は、まず以下を提供できます。

PCB 寸法 + コンポーネントの最大高さ + 製品の長さ + インターフェースのレイアウト

事前評価用。
