69×27mm アルミニウム製医療用電源およびコントローラー エンクロージャ

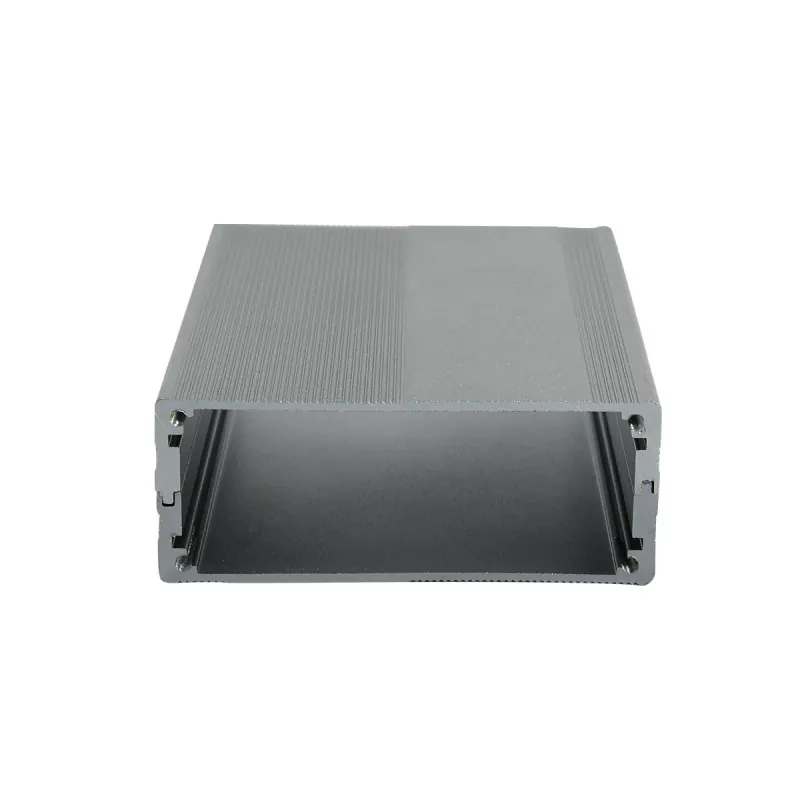

Boyuan 69×27mmアルミニウムエンクロージャは、アルミニウム合金異形押出によって形成されたワイドボディ、中高の電子機器ハウジングで、外形断面サイズは69mm（幅）×27mm（高さ）で、長さは実際の機器の要件に応じて任意にカスタマイズできます。

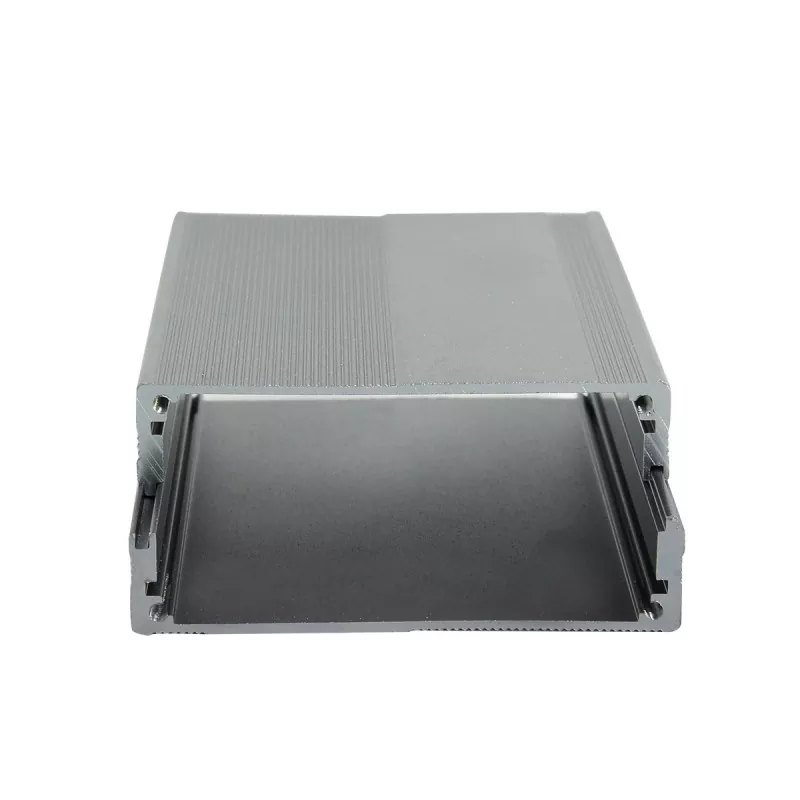

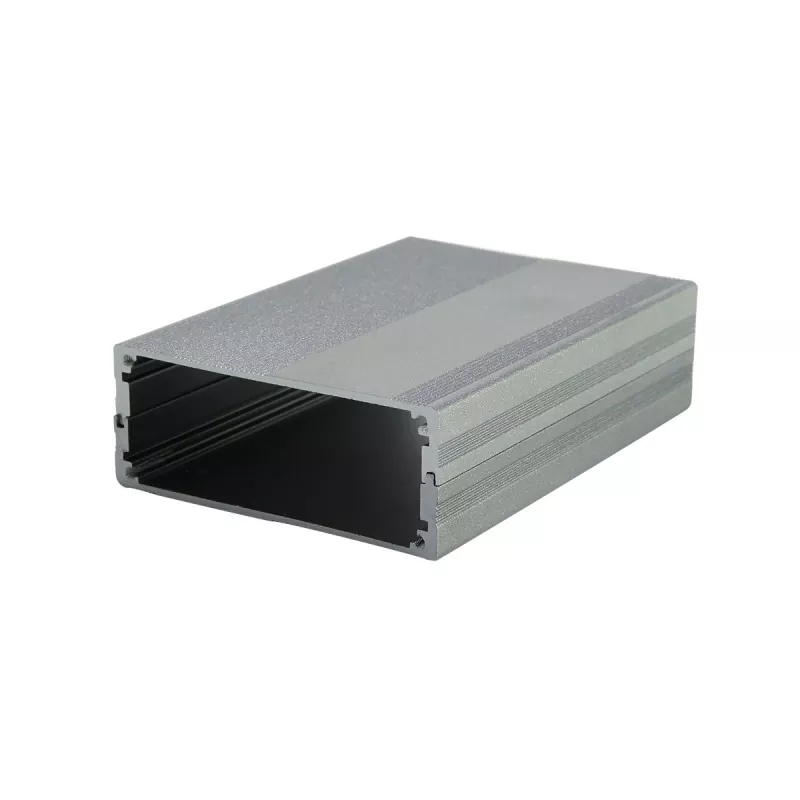

69×27mmのアルミニウム製医療用電源およびコントローラーのエンクロージャは、アルミニウムの異形押出成形によって形成され、本体の断面サイズは固定されています。装置の実際の長さに応じて切断でき、エンドプレート、CNC機械加工、その他のサポートプロセスを経て最終組み立てが完了します。ハウジングの内部には標準的な回路基板カード スロットが設計されており、追加のネジを使用せずに PCB を直接挿入して固定できます。

Boyuan Hardware は、20 年以上にわたってアルミニウム エンクロージャとアルミニウム シャーシの製造に注力しており、約 10,000 平方メートルの生産工場スペースを持ち、お客様の図面、サンプル、サイズ要件に応じたカスタム アルミニウム エンクロージャの機械加工を提供できます。

主な利点

01 |高さ 27mm: 24mm を超える重要な 3mm

市販されている一般的な幅広のアルミニウム製エンクロージャの高さは、ほとんどが 24mm です。 69×27mmは、幅69mmを維持したまま、高さを27mmに引き上げます。この 3mm の追加は些細なことのように思えるかもしれませんが、高さ約 25mm の電解コンデンサ、小型トランス、リレーなどの部品を収容できるため、大きな違いがもたらされます。医療用電源や産業用コントローラーなど、少し背の高いコンポーネントを収容する必要がある機器にとって、27mm はスリムな外観と機能的な完成度のバランスをとった「黄金の高さ」です。

02 |医療用電源およびコントローラーのシナリオに最適

69×27mm は、医療用電源エンクロージャ、医療機器コントローラ、回路基板ハウジング、および同様のシナリオの市場で成熟して適用されています。医療機器には、電磁適合性と熱放散に関する厳しい要件があります。アルミニウム合金材料は自然な電磁シールドと熱放散の利点を提供するため、医療用電子機器のハウジングとして理想的な選択肢となります。

03 |アルミ押出構造、柔軟な長さのカスタマイズ

エンクロージャ本体には、固定断面サイズの 6063-T5 押出アルミニウム プロファイルが使用されており、長さは実際の要件に応じて任意に切断できます。同じプロファイルが異なる長さの PCB に適応できるため、シリーズ製品の開発が容易になります。

04 |標準 PCB カード スロット、効率的な組み立て

内部に基板カードスロットを標準装備しており、ネジを追加することなく基板を直接挿入して固定できるため、組立効率が大幅に向上します。

05 | CNC精密加工サポート

CNC 二次加工は、標準プロファイルに基づいて実行できます。

• インターフェース開口部 (USB、RJ45、航空プラグ、電源インターフェースなど)
• ネジ穴、ネジ穴、ザグリ穴
• 放熱スロット、通気孔
• ボタン穴、インジケーターライト穴
• スクリーン窓の開口部
• ロゴのレーザー彫刻、シルクスクリーン印刷

06 |アルミニウムによる放熱、機器の寿命延長

アルミニウム合金の熱伝導率は約200W/(m・K)で、内部のパワーデバイスの熱を素早く伝導することができ、特に医療用電源やLEDドライバーなどある程度の発熱を伴う機器に適しています。

07 | IP54保護、複数の環境に適応

69×27mmのアルミニウム筐体はIP54保護レベルに達し、防塵・防滴性があり、医療、産業、屋外、その他の使用シナリオに適しています。

08 |電磁シールド、干渉防止

アルミニウム合金自体は優れた電磁シールド性能を備えており、外部電磁干渉による精密回路への影響を効果的に防ぎます。

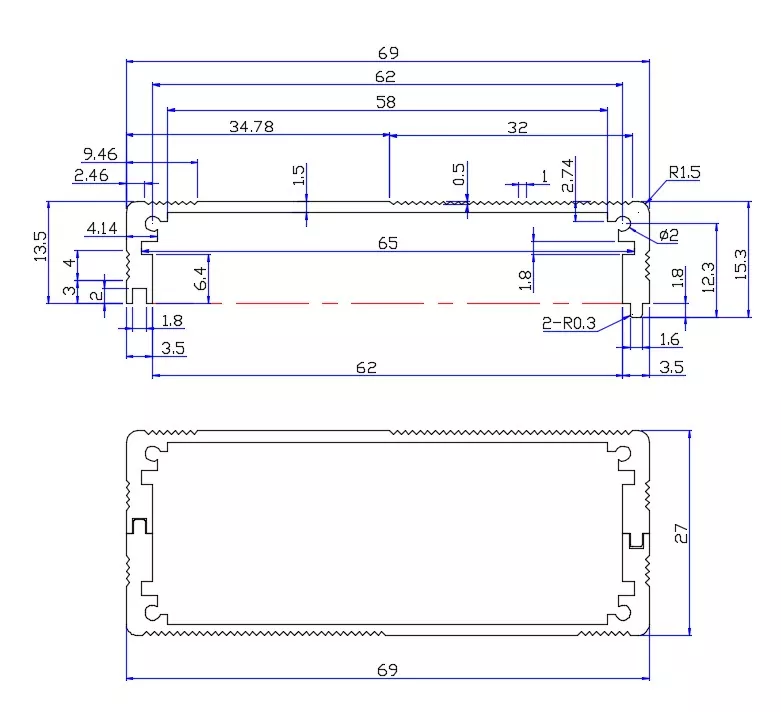

技術仕様

典型的なアプリケーションシナリオ

1. 医療用電源および医療機器コントローラー

69×27mmの中で最も核心的で差別化された貼り方です。

69×27mm は、医療用電源およびコントローラー用の成熟したハウジング仕様として市場で検証されています。医療用電源には通常、フィルター コンデンサー (高さは 25mm に達する場合があります)、変圧器、およびヒートシンクを収容する必要があります。高さ 27mm は、24mm よりも十分な取り付けスペースを提供します。アルミニウム合金ハウジングは優れた電磁シールド性能を備え、医療機器のEMC要件を満たし、アルミニウム素材は洗浄と消毒が簡単で、医療機器の衛生基準に準拠しています。

対象製品：医療用スイッチング電源、医療機器制御基板、モニターモジュール、検査機器筐体。

2. 産業用パワーモジュールとLEDドライバー

69×27mmのアルミニウム製医療用電源およびコントローラエンクロージャは、電源モジュールおよびLEDドライバの分野で広く使用されています。電源モジュールには、電源デバイスと複数のインターフェイスを収容するために、より広い PCB レイアウトが必要です。幅が 69mm なので、十分な配線スペースが得られます。高さ 27mm には電解コンデンサとヒートシンクを収容できます。アルミニウム合金の筐体は、パワーデバイスの熱を効率的に放散するのに役立ち、電源の耐用年数を延ばします。

対象製品：スイッチング電源モジュール、LEDドライバー電源、産業用電源アダプター、DC-DCコンバーター。

3. GPS モジュールと位置追跡装置

69×27mmは、GPSモジュールや測位追跡装置の筐体によく使用されます。 GPS デバイスには、GPS チップ、通信モジュール、アンテナ、バッテリーを搭載する必要があります。 69mmの幅は十分なPCBスペースを提供し、27mmの厚さはより大容量のバッテリーを収容できます。

該当する製品: GPS/GPRS モジュール、車両 GPS トラッカー、資産測位デバイス、屋外測位モジュール。

4. 計測器と産業用制御

アルミニウム押出エンクロージャは、計器やメーター、エレクトロニクス、通信、オートメーション、産業用制御などの業界で広く使用されています。 69×27mmのワイドボディ・ミディアムハイト設計は、計器製品の大画面ディスプレイのニーズを満たし、制御回路や電源モジュールを収容するための十分な内部スペースを提供します。

該当する製品: 計器およびメーターの筐体、産業用コントローラー、PLC モジュール、データ収集モジュール、自動化制御装置。

5. シールドボックスと干渉防止アプリケーション

アルミニウム合金材料の電磁シールド性能により、69×27mmは精密回路シールドボックスに最適です。 27mmの十分な内部空間は複雑な回路システムを収容でき、電磁干渉を効果的に防止します。

該当製品：電子シールドボックス、干渉防止装置筐体、高周波モジュールシールド、精密回路保護ボックス。

69×27mm vs 69×24mm: 選択方法は?

簡単に言うと、デバイスが約 25mm の電解コンデンサ、小型トランス、またはリレーに対応する必要がある場合は、69×27mm を選択してください。スリムな制御基板やデジタル機器だけであれば、69×24mmで十分です。

カスタマイズ可能なコンテンツ

ワークショップショー

よくある質問

1. 69×27mmと69×24mmの違いは何ですか?

27mmは24mmに比べて高さが3mm高く、内部スペースに余裕があり、高さ25mm程度の電解コンデンサや小型トランス、リレーなどの部品を収納できます。 69×27mmは、医療用電源やコントローラーなど、少し背の高いコンポーネントが必要な機器に適しています。

2. 69×27mmは医療用電源に適していますか?

非常に適しています。 69×27mm アルミニウム製医療用電源およびコントローラー エンクロージャは、医療用電源およびコントローラー用の成熟したハウジング仕様として市場で検証されています。アルミニウム合金素材は優れた電磁波シールドと放熱性能を提供します。

3. このサイズは電解コンデンサを収容できますか?

はい。一般的な電解コンデンサの高さは通常 22 ～ 25 mm ですが、内部高さ 27 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

4. 69×27mmは筐体の長さですか？

No.69×27mmは断面サイズ（幅×高さ）を指します。必要に応じて長さを任意にカットできます。

5. スクリーン窓の開口部を機械加工できますか?

はい。 LEDデジタル管窓、LCD液晶画面窓、表示灯穴等の加工が可能です。

6. Boyuan Hardware は工場ですか、それとも貿易業者ですか?

恵州市に約10,000平方メートルの工場スペースを持ち、20年以上のアルミ筐体製造経験を持ち、図面からのカスタム加工にも対応するメーカーです。
