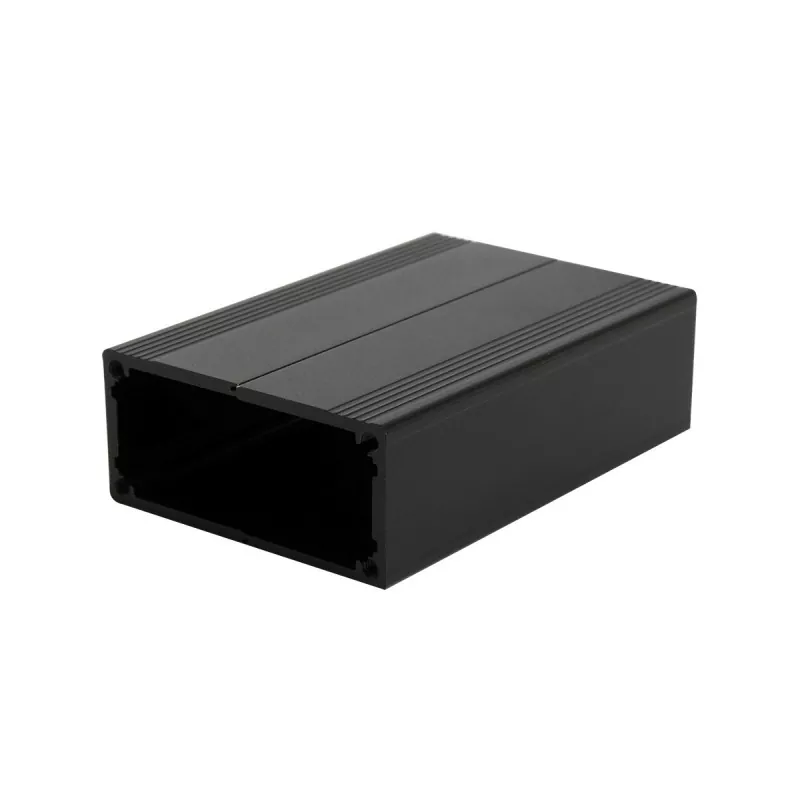

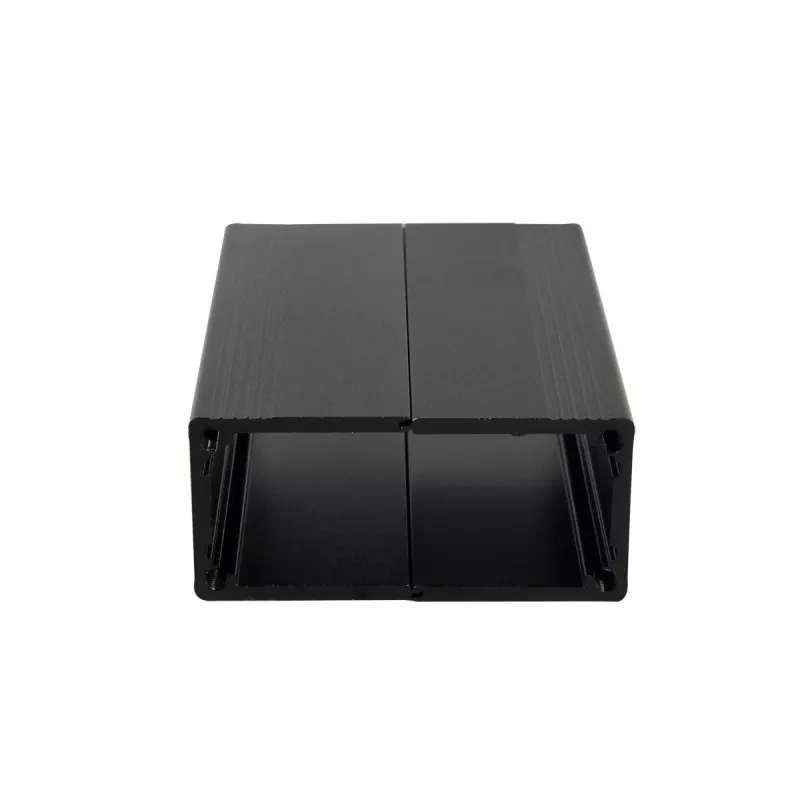

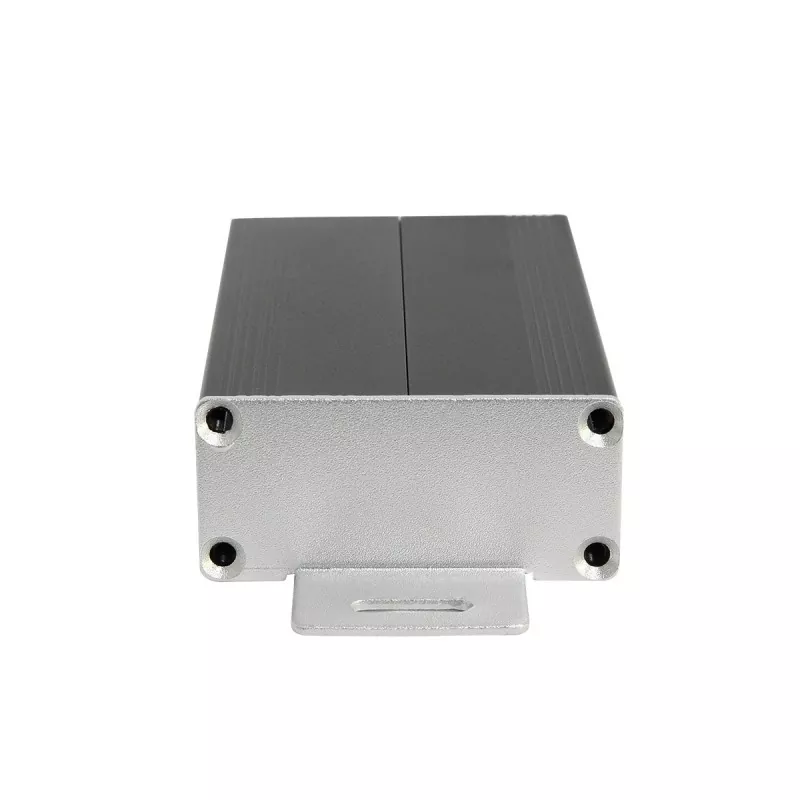

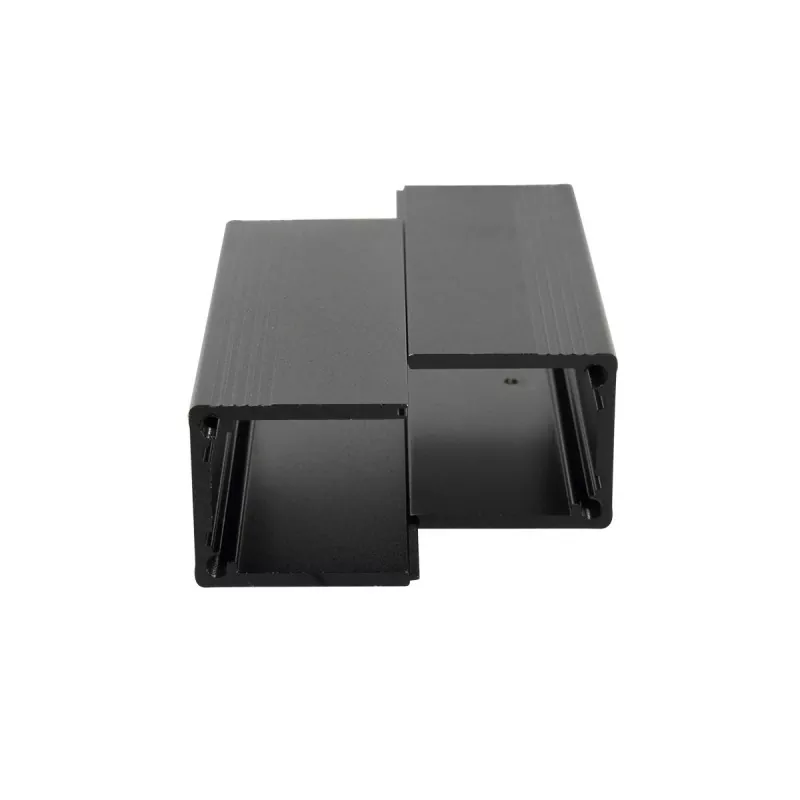

55×25mmアルミニウム製電源エンクロージャハウジング

Boyuan 55×25mmアルミニウム電源エンクロージャハウジングは、アルミニウム合金押出構造で製造された幅広でスリムな電子機器ハウジングで、外形断面サイズは55mm（幅）×25mm（高さ）で、長さは実際の機器の要件に応じて任意にカスタマイズできます。

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。ハウジングの内部は標準の回路基板カードスロットを備えて設計されており、追加のネジを使用せずにPCBを直接挿入して固定できるため、組み立て効率が大幅に向上します。

プラスチック製のボックスと比較して、アルミニウム合金の筐体は構造強度と金属の質感が優れており、CNC 加工によりインターフェース、取り付け穴、ネジ穴、スロットなどのカスタム構造を実現できます。

製品の主な利点

01 |幅55×25mmのスリムデザイン

幅 55mm × 高さ 25mm の断面サイズは、電子機器に理想的なパッケージング ソリューションを提供します。

55mm幅は一般的な52mm仕様よりも広く、より大きなPCBレイアウトに対応し、より多くの機能モジュールとインターフェース設計を並列してサポートし、マルチチャンネル入出力レイアウト要件を満たします。高さ 25mm は、スリムなデバイスの外観を維持しながら、十分な部品実装スペースを提供し、小型トランス、電解コンデンサ (通常高さ 20 ～ 22mm)、リレー、および中程度の高さの部品を収容でき、比較的複雑な回路システムの統合ニーズをサポートします。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。この構造は、シリーズ展開が必要なエレクトロニクス製品に特に適しています。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。 Boyuan Hardware は、以下を含む顧客の図面に従って 55×25mm アルミニウム筐体に CNC 加工を実行できます。

• インターフェイス開口部 (USB、RJ45、航空プラグ、BNC インターフェイス、電源インターフェイス、SMA アンテナ インターフェイスなど)
• ネジ穴と位置決め穴
• ねじ穴とザグリ穴
• 放熱スロットと通気孔
• スクリーン窓の開口部
• ボタンホールとスイッチホール
• 取り付け穴と壁取り付け穴
• 溝と段差
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

55×25mmは筐体の断面仕様であり、実際の機器の寸法に合わせて製品の長さをカットできます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金は熱伝導性に優れています。 55mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱を効果的に放散し、機器の耐用年数を延ばすことができます。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、電子機器によりプロフェッショナルな製品の外観を与えることができます。

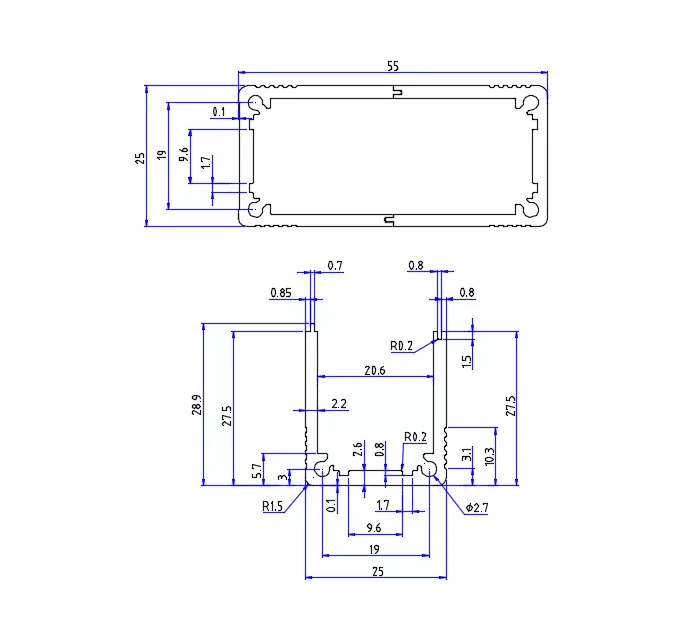

技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

55×25mmアルミニウム筐体はどのような製品に適していますか?

55×25mm アルミニウム電源エンクロージャ ハウジングは、ワイドボディのスリムなアルミニウム エンクロージャ カテゴリに属します。幅 55mm は、より大型の PCB やより多くの機能モジュールを並列して収容できます。高さ 25mm により、スリムな外観を維持しながら、スリム仕様よりも広い内部スペースを確保できます。この仕様は、電源、計器、メーター、電子機器、通信、オートメーション、センサー、スマートカード、産業用制御、精密機械、その他の業界で広く使用されています。

1. パワーモジュール

55×25mmのワイドボディ設計は、さまざまなパワー製品に最適です。

• スイッチング電源モジュール
• 電源アダプター
• 車両電源エンクロージャ
• インバータ筐体
• 整流器アルミニウムハウジング
• DC-DCコンバータモジュール
• 充電器モジュール
• 通信用電源
• AC/DC電源、安定化電源

なぜ55×25mmがパワーモジュールに適しているのですか? パワーモジュールは通常、電解コンデンサ（通常高さ20～22mm）、小型変圧器、ヒートシンクなどのコンポーネントを収容する必要があります。高さ 25mm により十分な取り付けスペースが得られます。 55mm幅は一般的な52mm仕様よりも広く、より幅広いPCBレイアウトに対応し、マルチチャンネル入出力インターフェイスをサポートします。アルミニウム合金材料は、パワーデバイスの熱を効率的に放散するのにも役立ちます。

2. 通信モジュールおよび無線機器

55×25mmのワイドボディ設計は、さまざまな通信製品に最適です。

• 通信モジュール
• ワイヤレスプラットフォーム
• GPS/GPRS エンクロージャ
• 信号変換モジュール
• 信号ブースターエンクロージャ
• 無線プラットフォーム端末
• データ送信モジュール
• ビデオサーバー
• ルーター、無線受信機
• RFモジュールエンクロージャ

なぜ55×25mmが通信モジュールに適しているのですか? 通信モジュールは通常、RF 回路、アンテナ インターフェイス (SMA)、電源インターフェイス、データ インターフェイス、その他の機能モジュールを収容するために、より広い PCB レイアウトを必要とします。幅 55mm は一般的な 52mm 仕様よりも広く、より多くのアンテナ インターフェイスと通信インターフェイスを並べて配置できます。

3. 測定器および試験装置

• 計器およびメーターのエンクロージャ
• データ収集機器
• 信号発生器エンクロージャ
• パワーアナライザ
• 試験装置
• 精密測定器
• オシロスコープモジュール

4. 産業用制御およびオートメーションモジュール

• 産業用コントローラー
• プログラマブル ロジック コントローラー (PLC) モジュール
• モーションコントロールモジュール
• モータードライブモジュール
• I/O拡張モジュール
• 自動制御装置
• 産業用制御シャーシサポートモジュール

5. シールドボックスと干渉防止アプリケーション

55×25mm のアルミニウム製エンクロージャは、優れた電磁シールド ソリューションとして機能します。

• 電子シールドボックス
• 干渉防止装置エンクロージャ
• 高周波モジュールのシールド
• 精密回路保護ボックス

アルミニウム合金素材自体が優れた電磁シールド性能を備えており、電磁干渉を効果的に防ぎます。

6. センサーとスマートデバイス

• センサーモジュール
• データ収集端末
• スマートカードデバイス
• IoT端末

7. 医療機器および検査機器

• 医療機器の筐体
• テストモジュール
• 監視装置モジュール
• 携帯型医療機器

8. 拡声装置および音響設備

• 拡声システム設備
• 増幅回路
• オーディオ機器

何をカスタマイズできますか?

表面処理

陽極酸化処理

陽極酸化は、アルミニウム筐体に一般的に使用される表面処理方法の 1 つです。アルミニウム表面の外観と表面特性を変化させ、さまざまな色の効果を実現できます。

サンドブラスト

サンドブラストは、アルミニウム表面に均一なマットな質感を形成することができ、産業用電子機器や計器の筐体に適しています。

ブラッシング

ブラッシングにより規則的な金属の質感を形成することができ、製品に明らかなアルミニウム合金の金属の質感を維持することができます。

レーザー彫刻

55×25mm アルミニウム エンクロージャの表面には次のような加工が可能です。

• ロゴ
• 製品型式
• インターフェースの識別
• 製品番号
• テキストとパターン

シルクスクリーン印刷

マルチカラーのロゴ、テキスト、機能識別の加工に適しています。

プロフェッショナルなアルミニウムエンクロージャのカスタム加工

標準的なアルミニウム筐体の製造だけでなく、お客様の製品構造に合わせたカスタマイズも可能です。

お客様は以下を提供するだけで済みます。

2D図面 / 3Dモデル / 実物サンプル / 製品寸法

実際の製品要件に応じた加工評価を行います。

CNC 加工は非標準要件を満たします

55×25mmの標準プロファイルでは直接満足できない製品については、後続のCNC加工によりカスタマイズが可能です。

例えば：

インターフェース開口部 + スクリーンウィンドウ + 取り付け穴 + ネジ穴 + 放熱スロット + 溝 + 段差 + ロゴ

すべて顧客の図面に従って機械加工することができます。

製品選択ガイド

PCB幅が55mmに近い場合

55×25mm は理想的な選択です。55mm 幅はより十分な PCB 配線スペースとより多くの並列インターフェイス レイアウトを提供し、一般的な 52mm 仕様よりも 3mm 幅が広いです。

デバイスに中程度の高さのコンポーネントが含まれている場合

高さ 25mm には、小型トランス、電解コンデンサ (20 ～ 22mm)、リレー、および中高さのコンポーネントを収容でき、一定の内部垂直スペースを必要とする電子機器に適しています。

デバイスにスリムな外観が必要な場合

高さ 25mm はスリムな外観を維持しながら、15 ～ 22mm 仕様よりも大きな内部スペースを提供し、美しさと機能的な完成度のバランスを実現します。

複数のインターフェースとの互換性が必要な場合

55mm幅は、RJ45、航空プラグ、BNC、USB、SMAアンテナ・インターフェースなどの複数のインターフェースの並列レイアウトをサポートし、豊富なインターフェースを必要とする通信および測定機器に適しています。

デバイスに良好な放熱が必要な場合

アルミニウム合金の筐体は熱伝導性に優れています。 55mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱放散を効果的に支援します。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

ワークショップショー

よくある質問

1. 55×25mm アルミニウム筐体はどのような製品に適していますか?

55×25mmは、ワイドボディのスリムアルミニウムエンクロージャカテゴリに属し、パワーモジュール、通信モジュール、ワイヤレスプラットフォーム、計器およびメーター、データ収集機器、産業用コントローラー、シールドボックス、信号ブースター、車両電源エンクロージャー、ビデオサーバーなどに適しています。幅55mmは十分なPCBレイアウトスペースを提供し、高さ25mmはスリムな外観を維持しながら中程度の高さのコンポーネントに対応します。

2. 筐体の長さは55×25mmですか？

No. 55×25mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。 55×25mmのアルミニウム製電源エンクロージャハウジングの長さは、実際の機器やPCBの長さに応じてカットできます。

3. 55×25mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

4. 高さ 25mm に電解コンデンサを搭載できますか?

はい。一般的な電解コンデンサの高さは通常 20 ～ 22 mm ですが、内部高さ 25 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

5. 幅55mmと52mmの違いは何ですか?

55mm は一般的な 52mm 仕様より 3mm 幅が広く、より大型の PCB またはより多くの並列インターフェイス レイアウトに対応し、特に幅広の PCB またはマルチチャンネル入出力インターフェイスを必要とする機器に適しています。

6. アルミ筐体に放熱穴をあけることはできますか？

はい。 Boyuan Hardware は、顧客の図面に従って放熱スロット、通気孔、その他の放熱構造を機械加工して、機器の熱放散を支援します。

7. SMA アンテナ インターフェイスは機械加工できますか?

お客様の図面に従って、対応するインターフェイス位置で CNC 加工を実行できます。 55mm幅なので、複数のインターフェースを並べてレイアウトできます。特に加工に適しているかどうかは、界面寸法や筐体構造により確認する必要があります。

8. PCBは取り付けられますか?

はい。 55×25mmのアルミニウム筐体には内部回路基板カードスロットが標準装備されており、追加のネジを使用せずにPCBを直接挿入して固定できます。プリント基板の寸法や実装方法に応じて、対応する実装構造も設計できます。

9. エンドプレートはカスタマイズできますか?

はい。エンドプレートの寸法、穴位置、構造は製品の要求に応じて加工できます。

10. ロゴは作成できますか?

はい。ロゴの加工方法は、レーザー彫刻やシルク印刷など、商品に合わせて選択可能です。

11. 別の色を選択できますか?

はい。アルミニウム製の筐体は、陽極酸化などのプロセスを通じてさまざまな外観効果を実現でき、顧客の要件に応じて色を任意にカスタマイズできます。

12. 55×25mm が PCB に適していない場合はどうすればよいですか?

PCB寸法、製品構造、または3Dモデルをお送りください。 Boyuan Hardware は、55×25mm 仕様が実際の寸法に適しているかどうかを確認し、他のアルミニウム プロファイル仕様を選択したり、カスタム加工を行ったりすることもできます。
