PCB用35×18mm押出アルミニウム電子ハウジング

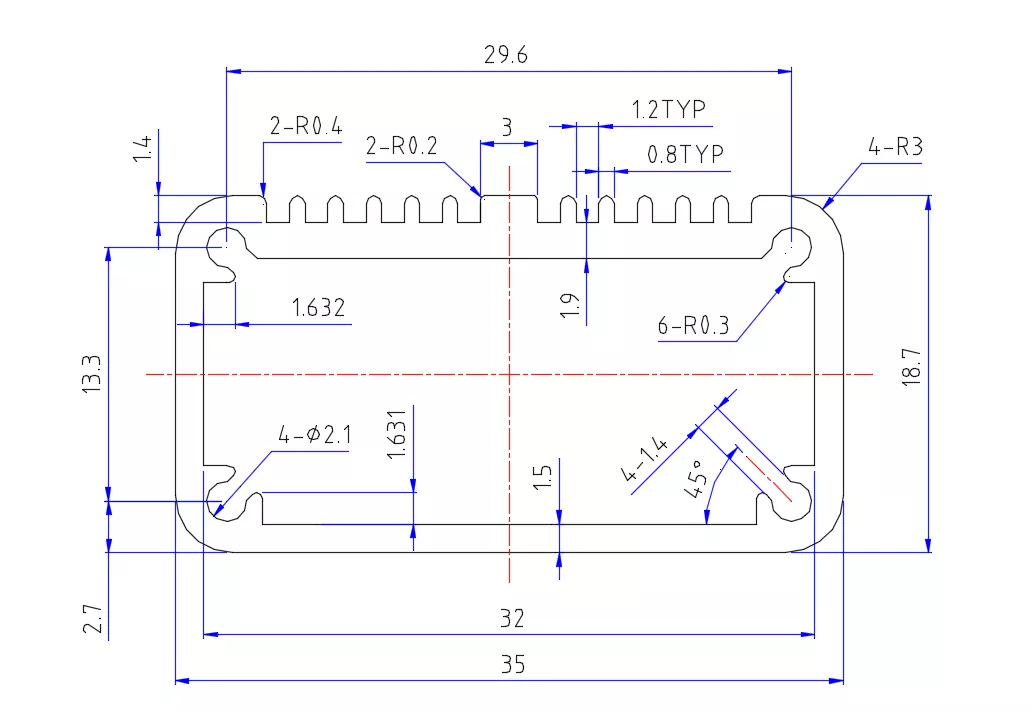

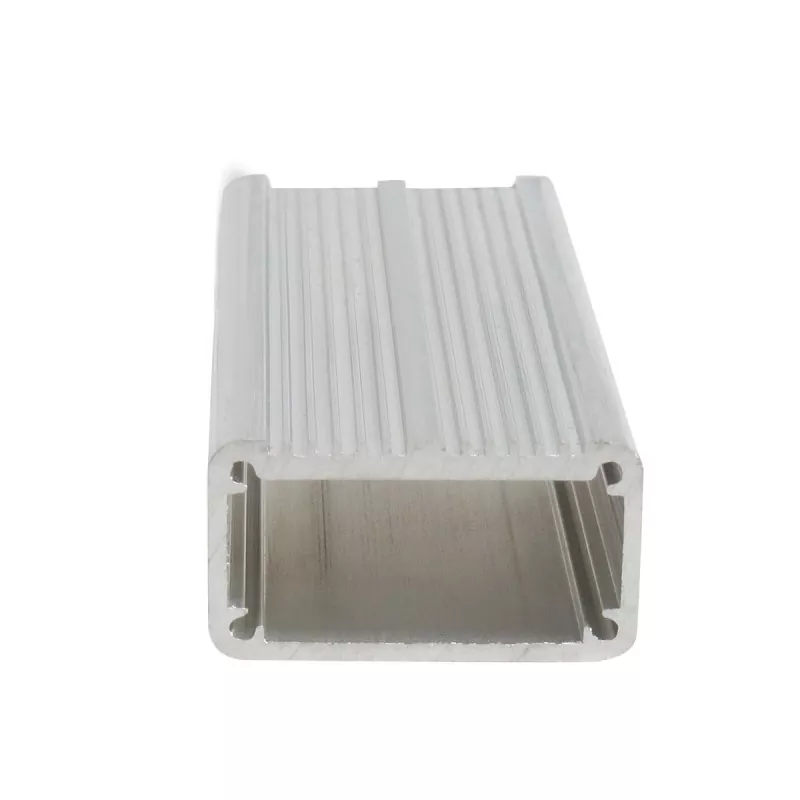

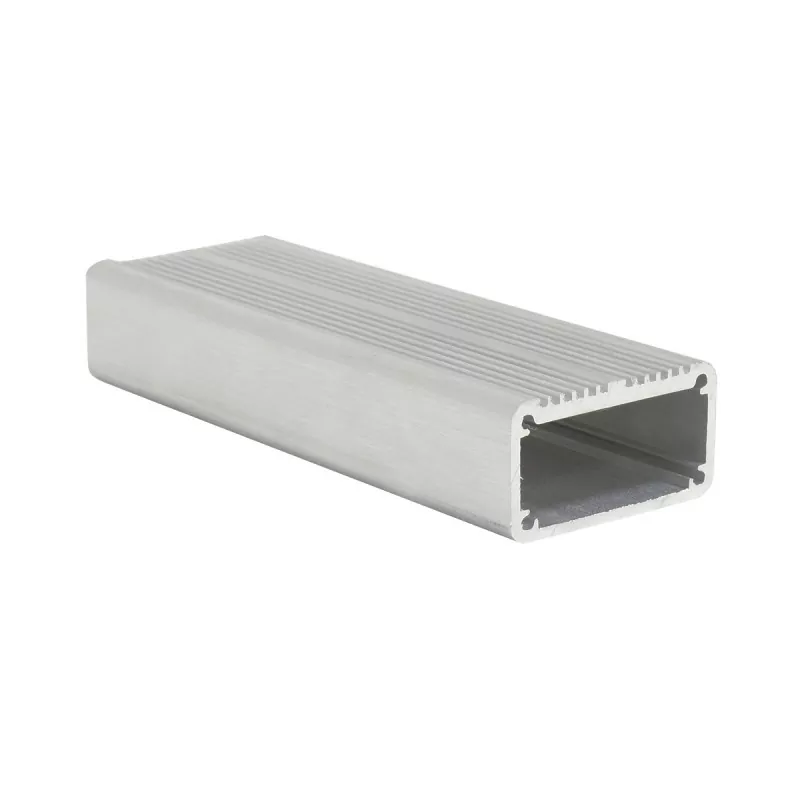

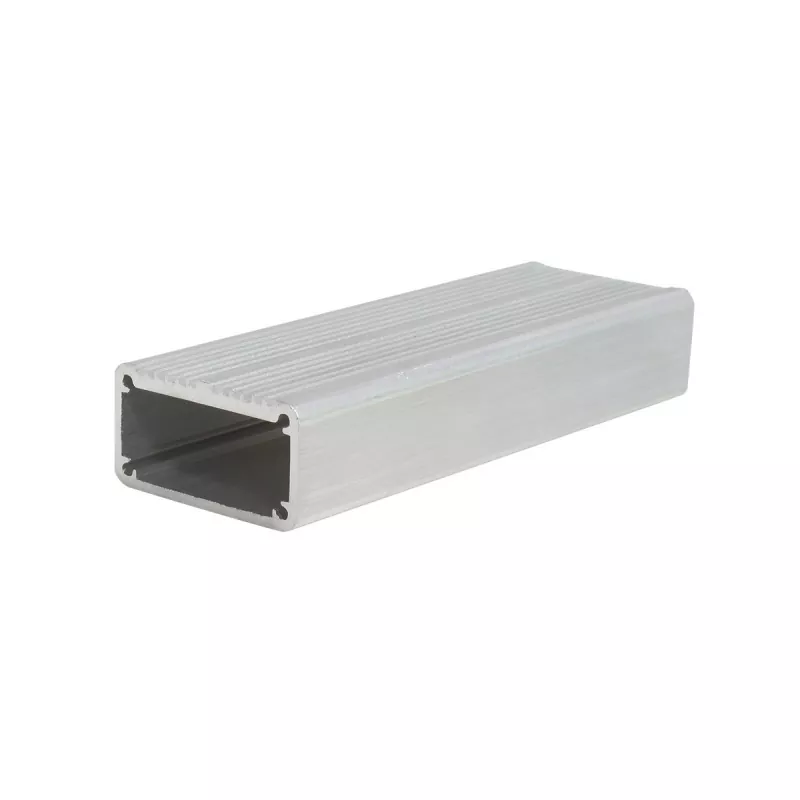

PCB用35×18mm押出アルミニウム電子ハウジング — コンパクトな PCB、データ収集モジュール、センサー、通信ユニット、スペースに制約のある電子機器向けに設計されたフラット プロファイルのアルミニウム エンクロージャ。幅 35 mm、高さ 18 mm の薄型で、基板実装スペースと最小限のデバイスの厚さのバランスが取れています。

主な利点

1. 35×18mmのフラットプロファイル

断面35×18mmの低背電子筐体構造です。背の高いアルミニウム製エンクロージャと比較して、このフラットなプロファイルは内部スペースが限られたアプリケーションに適しており、デバイス全体の厚さを制御するのに役立ちます。用途: PCB モジュール、小型制御モジュール、データ収集デバイス、センサー モジュール、通信電子モジュール、組み込み電子デバイス。

2. コンパクトな PCB 電子機器用に設計

アルミニウム押出エンクロージャは、PCB と内部コンポーネントを中心に構造的に設計でき、長さの切断とその後の機械加工を通じてさまざまな製品に適合させることができます。他の機器内に電子モジュールを取り付ける必要がある製品には、35×18mm のフラット構造が特に適しています。

3. 装置の小型化を実現する低背設計

18mmのプロファイル高さが重要な特徴です。 35×18mm アルミニウム ハウジングは、次のような状況をよりターゲットとしています。 PCB 機能はすでに定義されているが、デバイスの内部取り付け高さが制限されています。たとえば、他の電気コンポーネント、ケーブル、または機械構造をデバイス内に収容する必要がある場合、高さの低い筐体は電子モジュールが占めるスペースを制御するのに役立ちます。

4. CNC精密加工サポート

顧客の設計図面によると、アルミニウム ハウジングは次のようなさらなる加工が可能です。

どのような製品に適していますか?

1. PCB 電子モジュール

これは、PCB 用 35×18mm 押出アルミニウム電子ハウジングの重要な用途方向です。 PCB制御ボード、電子機能モジュール、組み込み回路モジュール、小型制御回路、データ処理モジュール、回路変換モジュールなどに使用できます。高さの低い金属筐体に PCB を取り付ける必要がある電子製品に特に適しています。

2. データ収集モジュール

35×18mmのアルミニウムハウジングは、データ収集モジュール、信号収集モジュール、データ処理モジュール、遠隔監視モジュール、小型検出モジュールなどのコンパクトなデータ収集製品に適しています。これらのデバイスは通常、デバイス全体のサイズを縮小しながら、PCB、コネクタ、および電子コンポーネントを収容する必要があります。

3. センサーとスマートセンシングモジュール

センサー電子モジュール、スマートセンサーノード、検出モジュール、環境データ取得モジュール、監視装置内の電子モジュールに使用できます。機器内または限られたスペースに設置する必要があるセンサー電子ユニットの場合、フラットなアルミニウム製筐体は優れた空間適応性を提供します。

4. IoT電子デバイス

35×18mmのアルミニウム筐体は、IoT制御モジュール、スマート監視モジュール、データ送信モジュール、遠隔制御モジュール、スマートデバイスの内部制御ユニットなど、いくつかの小型IoT電子モジュールに適用できます。大型のスタンドアロンデバイスとして使用するのではなく、他のデバイスと統合する必要がある電子モジュールに特に適しています。

5. 通信および信号変換モジュール

通信モジュール、データ伝送モジュール、信号変換モジュール、小型通信電子機器、組み込み通信ユニットなどに使用可能。製品が主に PCB、回路コンポーネント、コネクタで構成されており、高さの要件がある場合、35×18mm がコンパクトなエンクロージャ ソリューションとして機能します。

6. 産業用制御およびオートメーションモジュール

用途: 産業用制御モジュール、自動化機器制御ユニット、I/O モジュール、信号処理モジュール、制御回路モジュール、機器内の電子制御ユニット。大型の産業用制御キャビネットと比較して、35×18mm はオートメーション機器の独立した電子モジュールとしてより適しています。

カスタマイズ項目

35×18mm アルミニウムハウジングを選ぶ理由?

製品に次のような特徴がある場合は、35×18mm を優先できます。 PCB サイズが比較的コンパクトで、デバイスの筐体には高さ制限があります。例: PCB + 電子部品 + コネクタ → 保護のために金属製の筐体が必要 → ただし、デバイスの内部取り付け高さが高すぎてはいけない → 35×18mm の平坦なアルミニウム筐体。

したがって、通常の正方形のアルミニウム筐体と比較して、PCB用35×18mm押出アルミニウム電子筐体は、薄型設計/コンパクトな電子機器/省スペース筐体を強調するのに適しています。

博源製造の利点

20年以上のアルミニウム住宅生産経験

Boyuan Hardware は、アルミニウム ハウジングとアルミニウム シャーシの製造において 20 年以上の経験があり、長期的にアルミニウム電子構造部品の製造と加工に注力してきました。

約10,000㎡の生産工場

約10,000㎡の生産スペースを有し、アルミ住宅プロジェクトのサンプルから量産まで対応可能です。

多工程加工

切断→CNC機械加工→穴あけ/タッピング→表面処理→レーザー彫刻/シルクスクリーン→検査→組立など、ほとんどの生産プロセスが社内で完了します。

カスタム加工サポート

標準プロファイルのエンクロージャの場合、Boyuan は顧客の PCB、インターフェイス、実装方法、製品構造に応じて機械加工をさらに実行し、エンクロージャが最終的な電子デバイスに適合するようにします。

ワークショップショー

よくある質問

35×18mmのアルミニウムハウジングはPCBに適していますか?

コンパクトな PCB や電子モジュールに適しています。実際の互換性は、PCB 寸法、コンポーネントの高さ、内部構造に基づいて確認する必要があります。

35×18mmのアルミニウムハウジングはどのような製品に適していますか?

主にPCB電子モジュール、データ収集モジュール、センサーモジュール、IoTデバイス、通信モジュール、信号変換モジュール、産業オートメーション制御モジュールに適しています。

35×18mmのアルミニウムハウジングの長さはカスタマイズできますか?

はい。 35×18mmは断面サイズを示しており、基板やデバイスの構造に合わせて製品の長さを切断して加工することができます。

35×18mmのアルミニウム筐体はスペースが限られたデバイスに適していますか?

はい。高さ 18mm の薄型なので、デバイスの厚さまたは取り付け高さの要件がある電子製品に特に適しています。

コネクタ開口部の加工は可能ですか?

はい。顧客の設計図面に従って、インターフェイス、コネクタ、インジケータライト、ボタンなどの CNC 加工を実行できます。

ロゴの加工は可能ですか？

はい、レーザー彫刻とシルクスクリーン印刷がサポートされています。製品の表面とデザインの要件に応じて、具体的なソリューションが確認されます。
