38×29mmアルミニウム通信モジュール筐体

38×29mm の断面により、内部実装スペースとコンパクトな設置面積のバランスが取れており、産業用制御、データ収集、通信、IoT、センサー、計装エレクトロニクスに適しています。 Boyuan Hardware は、20 年以上の経験を持つ中国を拠点とするメーカーおよびサプライヤーで、切断、CNC 加工、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン、検査、組み立てを提供しています。

主な利点

1. 38×29mmのコンパクト構造

38×29mmの断面は、サイズ要件のある電子製品に適しています。小型のアルミニウム製エンクロージャと比較して、このサイズはより多くの内部スペースを提供します。大型のアルミニウムシャーシと比較して、製品をコンパクトに保つ​​ことができます。したがって、内部コンポーネントの実装スペースとデバイス全体の寸法のバランスをとる必要がある電子機器に適しています。

2. PCB および電子モジュールに最適

アルミニウム押出エンクロージャは、PCB、回路基板、電子部品を中心に構造的に設計できます。 PCB の寸法と内部構造に応じて、長さの切断、インターフェース開口部、取り付け穴、ネジ穴、エンドプレートなどのさらなる加工を実行して、エンクロージャをさまざまな電子モジュールに適合させることができます。

3. 製品要件に合わせて長さを機械加工できます

38×29mmはエンクロージャの断面サイズを表しており、実際の製品の長さはPCB、回路コンポーネント、および最終的なデバイスの寸法に従って機械加工できます。同じ 38 × 29 mm のプロファイルは、異なる長さのカットとその後の CNC 加工を通じて、異なるサイズの電子製品に使用できます。

4. カスタムアルミニウム筐体加工サポート

Boyuan Hardware は、顧客の 2D 設計図面、3D CAD ファイル、または製品構造の要件に従って後続の処理を実行できます。

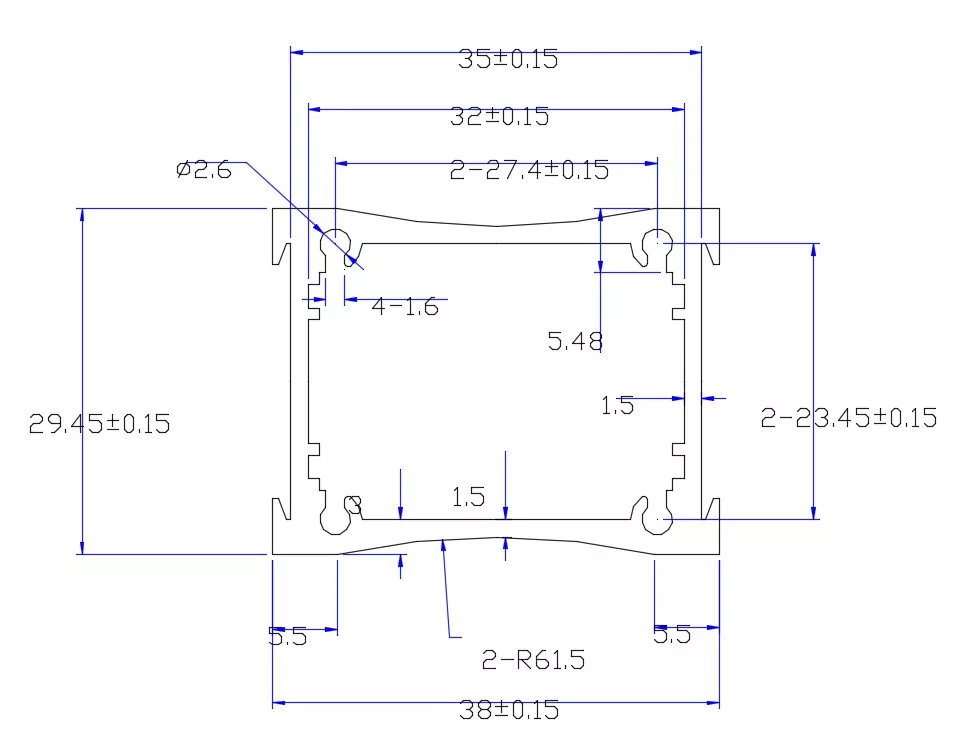

技術仕様

特定のアルミニウム合金グレード、肉厚、長さの範囲、寸法公差、および表面処理の色は、特定の製品図面および注文要件に従って確認する必要があります。

38×29mmアルミニウム通信モジュールエンクロージャはどのような製品に適していますか?

38×29mm アルミニウム通信モジュール エンクロージャは、コンパクトな電子エンクロージャ サイズ カテゴリに属し、製品の体積を制御しながら PCB や電子部品を取り付ける必要がある電子機器に適しています。

産業用制御モジュール

用途: 産業用制御モジュール、オートメーション制御モジュール、I/O モジュール、データ収集モジュール、信号変換モジュール、組み込み制御ユニット。大型の産業用制御キャビネットではなく、産業オートメーション機器の独立した電子モジュールとして適しています。

通信およびデータ送信モジュール

通信モジュール、データ送信モジュール、信号変換モジュール、ネットワーク通信モジュール、無線通信電子モジュール、組み込み通信デバイスに使用できます。主にPCBや電子部品で構成され、コネクタやインターフェースも必要とする小型通信機器に適しています。

IoTとスマート電子デバイス

用途: IoT 制御モジュール、スマート監視モジュール、データ収集端末、遠隔制御モジュール、スマート センサー電子モジュール、組み込み電子機器。他のデバイスやシステムに統合する必要がある小型電子モジュールに適しています。

小型機器およびテストモジュール

測定モジュール、検出モジュール、信号処理モジュール、監視モジュール、小型試験装置、機器内の電子モジュールなどに使用できます。

製造上の利点

20 年以上のアルミニウム エンクロージャとアルミニウム シャーシの製造経験

Boyuan Hardware は長年にわたりアルミニウム エンクロージャ、アルミニウム シャーシ、アルミニウム電子構造部品の製造に注力しており、20 年以上の業界生産経験があります。各種電子機器の筐体寸法、加工構造、組立方法などの要件を熟知しており、お客様の製品に合わせたアルミ筐体の加工が可能です。

約10,000㎡の生産工場

Boyuan Hardwareは約10,000㎡の生産工場スペースを有し、アルミ筐体プロジェクトの機械加工から組み立てまでの生産サポートを提供します。

多工程加工能力

切断→CNC機械加工→穴あけ/タッピング→表面処理→レーザー彫刻/シルクスクリーン→検査→組立など、ほとんどの生産プロセスが社内で完了します。複数の処理ステップが必要なアルミニウム エンクロージャ プロジェクトの場合、これにより、異なるサプライヤー間でのプロセスの引き継ぎが削減されます。

カスタムアルミニウム筐体加工サポート

38×29mm ということは、製品が 1 つの定型でしか存在できないという意味ではありません。プロファイル仕様が決定したら、最終製品に応じて、長さのカスタマイズ + インターフェース開口部 + 取り付け穴 + ネジ穴 + PCB 適応 + エンドプレート加工 + ロゴ加工 + 表面処理などのさらなる加工を実行できます。標準プロファイルから完成したエンクロージャまで、対応する後続の処理は顧客の図面に従って完了します。

このアルミニウム通信モジュール エンクロージャを選択する理由は何ですか?

製品に次の特性がある場合、38×29mm アルミニウム通信モジュール エンクロージャが適切なエンクロージャ サイズとして評価できます。

• 製品は内部にPCBを取り付ける必要があります
• 電子部品やコネクタを収容する必要がある
• 製品全体のサイズをコンパクトに保つ​​必要がある
• 内部電子モジュールを保護するには金属製の筐体が必要です
• インターフェースと取り付け構造を機械加工する必要がある
• エンクロージャの長さはPCBの寸法に応じてカスタマイズする必要があります

単純に大型のアルミニウムシャーシを選択する場合と比較して、38×29mm は小型電子モジュールの構造統合のニーズをよりよく満たすことができます。

アルミニウム筐体のカスタマイズと製造プロセス

01 |製品要件の提供

顧客は、2D 設計図、3D CAD ファイル、PCB 寸法図、または物理的な製品サンプルを提供します。

02 |筐体仕様の確認

38×29mmのアルミ筐体が基板寸法、内部部品、製品長さ、取付方法に適合するかご確認ください。

03 |加工要件の確認

長さ、インターフェース開口部、取り付け穴、タッピング、エンドプレート、ロゴ、表面処理などの機械加工要件を決定します。

04 |サンプル加工

確認された図面に基づいてサンプル加工を行い、製品の組立や構造確認を行います。

05 |品質検査

完成品の寸法、外観、加工品質のチェックを行います。

06 |量産

サンプル確認後、最終確認された図面と工程要件に基づき量産を行います。

07 |梱包と発送

製品の構造や輸送要件に応じて梱包し、お客様のご要望に合わせて出荷いたします。

サンプル、品質、アフターセールス

製品構造の検証が必要なプロジェクトでは、お客様のご要望に応じてサンプル加工を行うことも可能です。エンクロージャ寸法、基板実装、インターフェース位置、取付穴位置、エンドプレート嵌合、外観、表面処理などをサンプルでご確認いただけます。

Boyuan Hardware は確認された製品図面と機械加工要件に従って生産し、生産プロセス中に対応する品質チェックを実行します。具体的な保証、返品/交換、アフターサービスの方法は、プロジェクトの注文要件と双方の合意に従って実装されます。

ワークショップショー

よくある質問

38×29mmのアルミニウム筐体はPCBの取り付けに適していますか?

小型PCBおよび電子モジュールに適しています。実際の互換性は、PCB 寸法、部品の高さ、コネクタの位置、内部構造に応じて確認する必要があります。

38×29mmのアルミニウム筐体の長さはカスタマイズできますか?

はい。 38×29mmはエンクロージャの断面サイズで、製品の長さはPCBおよび最終製品の寸法に応じて切断および機械加工できます。

コネクタやインターフェースの開口部は加工できますか?

はい。顧客の設計図面に従って、コネクタ、インターフェース、インジケータライト、ボタンなどのCNC開口加工を実行できます。

取付穴やネジ穴の加工は可能ですか？

はい、製品の取付方法に応じて穴あけ・タップ加工が可能です。

ロゴの加工は可能ですか？

はい。レーザー彫刻やシルクスクリーン印刷などのロゴ加工方法に対応しています。

38×29mm アルミニウム筐体はどの業界に適していますか?

主に産業オートメーション、電子制御、通信、IoT、データ収集、センサー、計測機器などの電子製品に適しています。

サンプルは提供できますか?

特定のプロジェクト要件に応じてサンプル加工を実行できます。お客様は、エンクロージャの寸法、PCB の実装、インターフェイスの位置、アセンブリ構造をサンプルを通じて確認できます。
