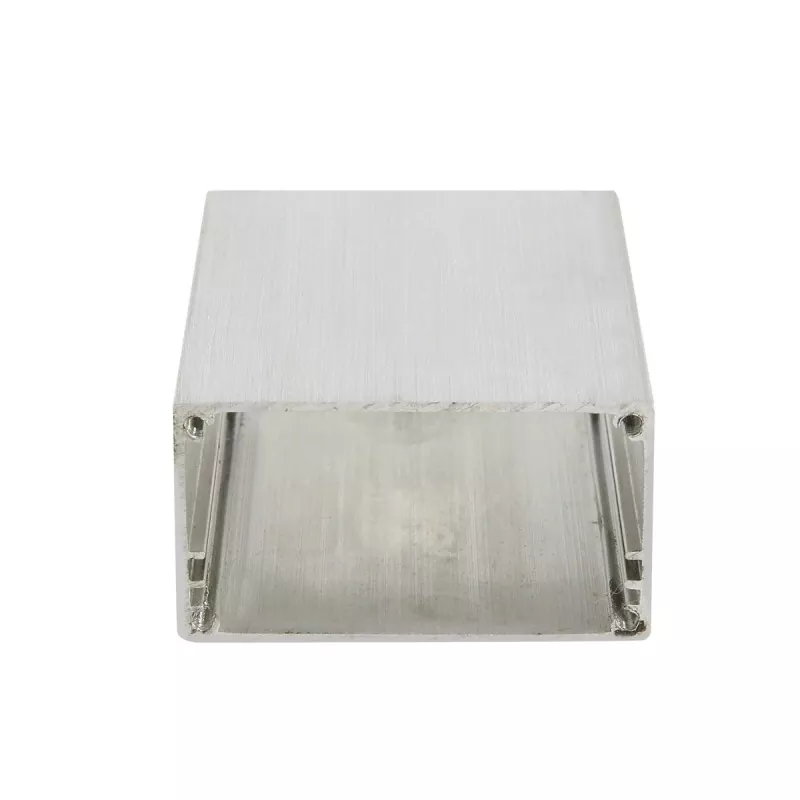

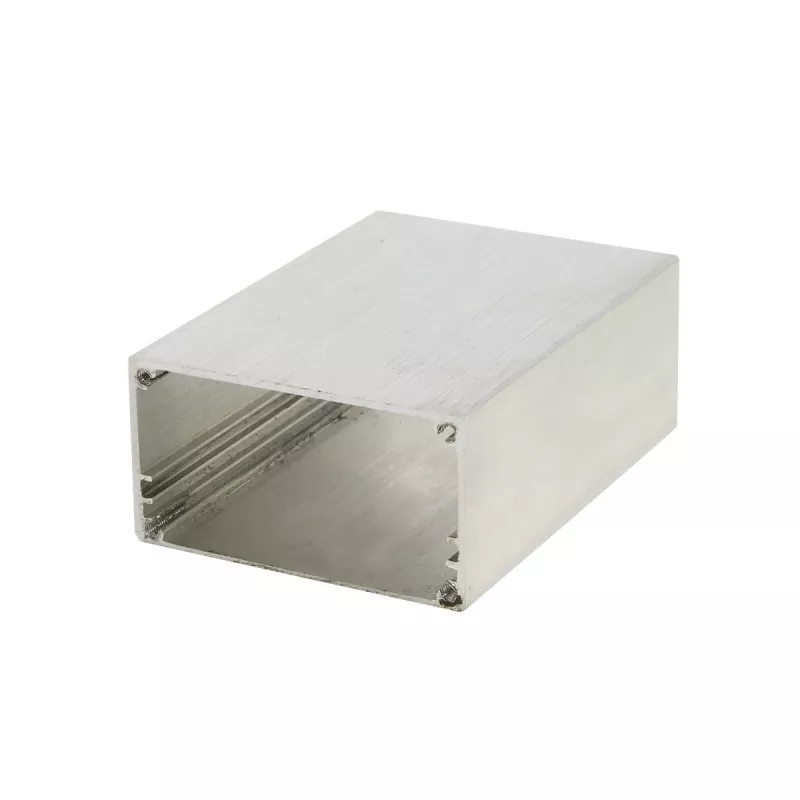

42×23mmアルミニウム通信モジュールハウジング

この構造は、背の高い電子筐体と比較して、デバイスの厚さ、実装スペース、および全体の体積が要求される製品に適しています。比較的コンパクトな筐体内に PCB、回路コンポーネント、インターフェイス アセンブリを集中配置できると同時に、固定長の切断とその後の CNC 加工を通じてさまざまな長さの電子モジュールに適応できます。 Boyuan Hardwareは20年以上の経験と約10,000㎡の工場を持っています。

製品の定義

42×23mm のアルミニウム エンクロージャは、中小規模の PCB、回路モジュール、信号モジュール、および組み込み電子デバイスに適した押し出しアルミニウム電子ハウジングです。

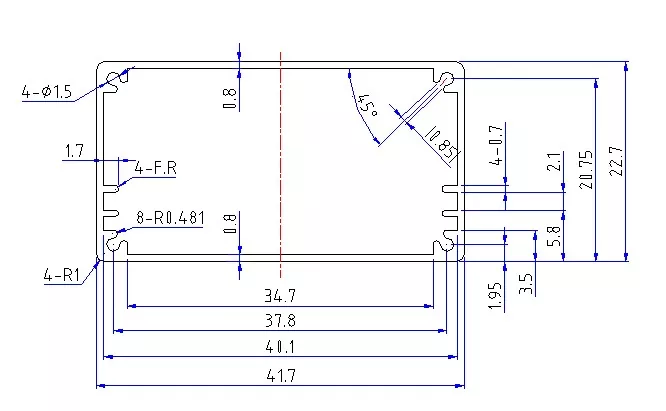

42×23mmの断面は明らかな平坦な特徴を持ち、横寸法は42mmに達しますが、高さはわずか23mmです。この構造は、背の高い電子筐体と比較して、デバイスの厚さ、実装スペース、および全体の体積が要求される製品に適しています。

42×23mm アルミニウム通信モジュール ハウジングは、比較的コンパクトな筐体内に PCB、回路コンポーネント、インターフェイス アセンブリを集中的に配置することができ、固定長の切断とその後の CNC 加工を通じて異なる長さの電子モジュールに適応します。

したがって、42×23mmは産業用制御、データ収集、信号変換、通信モジュール、IoT電子デバイス、小型テストモジュールに適しています。

主な利点

1. 23mmの低背、フラットデバイス設計に最適

42×23mmの最大の特徴は高さが比較的低いことです。

機器、制御キャビネット、計器パネル、またはその他のスペースが限られた場所の内部に取り付ける必要がある電子モジュールの場合、エンクロージャの高さを低くすることで、デバイス全体の厚さを制御するのに役立ちます。

したがって、次のような場合に適しています。

• フラットPCBモジュール
• 組み込み制御モジュール
• データ収集モジュール
• 信号変換モジュール
• 通信電子モジュール
• 小型IoTデバイス

製品がエンクロージャの高さに敏感な場合は、より深い仕様と比較して、42×23mm の方が明らかに寸法上の利点があります。

2. 42mmの横寸法によりPCBのレイアウト幅が拡大

高さはわずか 23mm ですが、横方向の寸法が 42mm あるため、比較的十分な横方向の取り付けスペースが得られます。

これは、PCB 上に配置する必要がある製品に実用的です。

• 端子台
• インターフェース
• コネクタ
• 表示灯
• 制御コンポーネント
• 電子部品

そのため、42×23mmは単に「薄さ」を追求するのではなく、横方向のPCBレイアウトを持つ電子製品に適した、より広く低い断面を採用しています。

3. 異なる長さの電子モジュールに適しています

42×23mmはエンクロージャの断面サイズを表しており、実際の製品の長さは内部のPCBおよび電子部品に応じて調整できます。

同じ断面でも、長さが異なると異なる仕様を形成できます。例:

• ショートタイプ → 小型電子モジュール
• 中長 → 制御・通信モジュール
• より長い構造 → データ収集およびマルチインターフェース電子モジュール

この方法は、複数の製品モデルがあるものの、内部構造が比較的似ている電子機器シリーズに特に適しています。

4. 標準プロファイルに基づくカスタム加工

42×23mmのアルミニウム筐体は、最終製品が標準のプロファイル形状のみを維持できることを意味するものではありません。

製品図面に従って、さらに次の処理を実行できます。

• 定長カット
• 端面CNC加工
• インターフェース開口部
• 取付穴加工
• ねじ穴加工
• プリント基板実装構造の加工
• ボタンホール加工
• インジケーターランプ穴加工
• ロゴ加工

これにより、標準のアルミニウム プロファイルをさまざまな電子製品に適合させることができます。

技術仕様

注記： 実際のアルミニウム合金のグレード、肉厚、プロファイルの内部構造、長さの範囲、加工公差、および表面処理の要件は、特定の図面または注文に従って確認する必要があります。

適用範囲

1. データ収集および信号変換モジュール

42×23mm は、サイズは小さいが特定の PCB 取り付け幅が必要な次のような電子モジュールに適しています。

• データ収集モジュール
• 信号取得モジュール
• 信号変換器
• データ変換モジュール
• センサーインターフェースモジュール
• 監視モジュール

これらのデバイスは通常、製品全体の高さを低く抑えながら、コネクタや電子部品を PCB 上に配置する必要があります。

2. 産業用制御電子モジュール

以下に適用できます:

• PLC周辺モジュール
• I/Oモジュール
• 産業用制御モジュール
• 組み込みコントローラー
• 自動化機器電子モジュール
• 制御信号モジュール

制御機器内やその他の限られたスペースに設置する必要がある小型制御モジュールの場合、フラットな筐体により構造レイアウトが容易になります。

3. 通信および信号伝送モジュール

以下に適しています:

• 通信モジュール
• データ送信モジュール
• 信号変換装置
• ネットワーク通信電子モジュール
• 組み込み通信デバイス
• 通信インターフェースモジュール

筐体は特定のインターフェイス位置に応じて開くことができるため、PCB、インターフェイス、および筐体が完全な電子デバイス構造を形成します。

4. IoTとスマート電子デバイス

42×23mmは次の用途にも使用できます。

• IoT制御モジュール
• スマート監視モジュール
• データ収集端末
• スマートセンサーモジュール
• リモートコントロールモジュール
• 組み込み電子機器

42×23mmのアルミニウム通信モジュールハウジングは、電子モジュールをより薄く、よりコンパクトにする必要がある製品に特に適しています。

5. 小型のテストおよび計測器モジュール

例えば：

• 測定モジュール
• 検出モジュール
• 信号テストモジュール
• 電子モジュールの監視
• 小型機器内部モジュール
• 試験装置制御モジュール

最終的に特定の製品に適しているかどうかは、PCB の寸法、部品の高さ、インターフェイスのレイアウト、実装方法と組み合わせて確認する必要があります。

5. カスタマイズ可能なコンテンツ

ワークショップショー

よくある質問

42×23mmのアルミニウム筐体はどの製品に適していますか?

主に中小規模のPCB電子モジュール、産業用制御モジュール、データ収集モジュール、信号変換モジュール、通信モジュール、IoTデバイス、小型テスト電子モジュールに適しています。

42×23mmが平面型電子機器に適しているのはなぜですか?

高さは23mm、横寸法は42mmですので。背の高い筐体仕様と比較して、一定の横方向の PCB 実装スペースを必要としながらデバイスの厚さを制御する必要がある製品に適しています。

42×23mmのアルミニウム筐体の長さはカスタマイズできますか?

はい。 42×23mmは断面サイズで、実際のエンクロージャの長さはPCBやデバイスの構造に応じて固定長で切断できます。

PCBに合わせてエンクロージャを作ることはできますか?

はい。基板寸法、取り付け穴、インターフェース位置、内部部品配置などから筐体構造や加工方法を確認できます。

インターフェースや取り付け穴の加工は可能ですか?

はい。インターフェイス開口部、取り付け穴、ネジ穴、その他の 3 軸 CNC 加工を 2D/3D 図面に従って実行できます。
