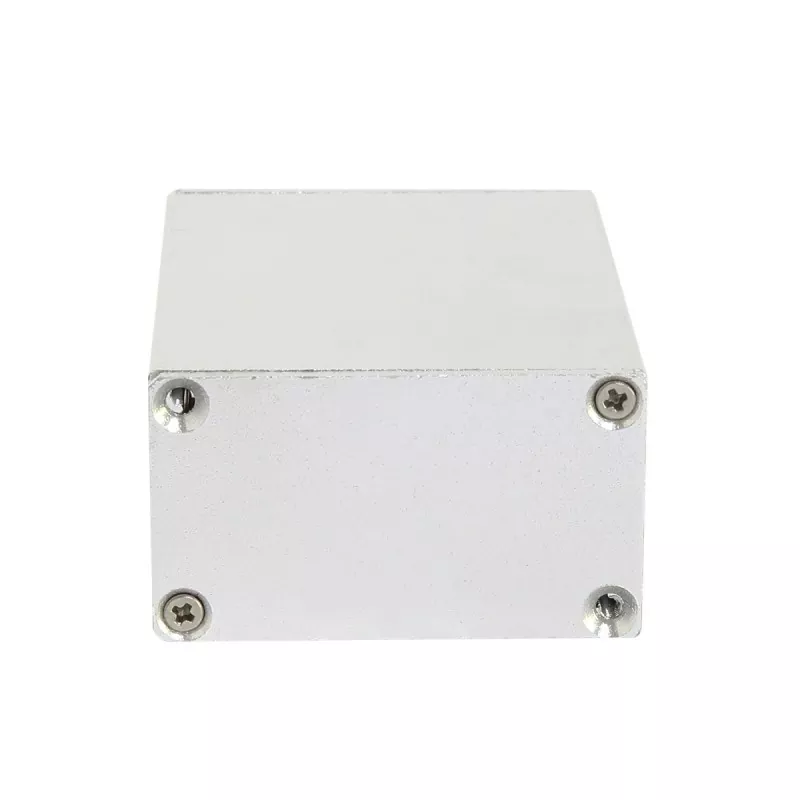

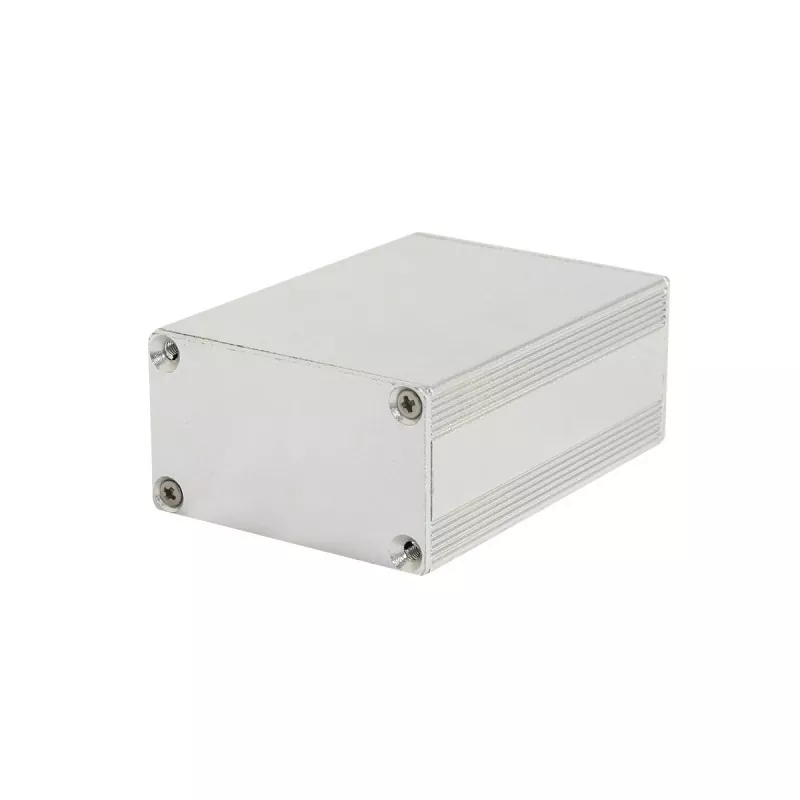

44×25mmアルミニウム通信機器ハウジング

44×25mmアルミニウム通信機器ハウジング — 超スリムと背の高いプロファイルのオプションの中間に位置するコンパクトな押し出しアルミニウム製エンクロージャ。高さ 25mm により、13mm、18mm、または 23mm バージョンよりも内部クリアランスが大幅に大きくなり、ハウジングに背の高いプラグイン コンポーネント、端子台、コネクタ、スイッチ、小型モジュールを受け入れることができます。

同時に、44mm幅により、PCB、ソケット、インジケータ、通信または電源ポートの便利な横方向の配置がサポートされます。このバランスにより、小さな設置面積と適度なコンポーネントスペースの両方を必要とする電子モジュールにとって実用的な選択肢となります。

製品の定義

44×25mmアルミ筐体は、アルミ押し出し構造で設計された外形寸法約44mm×25mmのコンパクトな電子機器筐体です。より薄い薄型アルミニウム エンクロージャと比較して、このサイズは、小さな全体積を維持しながら、PCB、回路コンポーネント、コネクタ、インターフェイス レイアウトに十分な内部高さを提供します。

44mmの横寸法はPCBおよびインターフェースのレイアウトに適しており、25mmの高さは比較的豊富な電子部品を収容できます。そのため、体積、構造強度、電子部品の実装スペース、放熱条件などに一定の要件がある電子モジュールに適しています。

切断、穴あけ、タップ加工、端面加工、界面開口、表面処理、レーザー彫刻、シルクスクリーン印刷などの工程を経て、実際の製品構造に合わせて様々な長さや取付形状に加工することができます。

主な利点

1. 44mm幅、PCBとインターフェースのバランスの取れたレイアウト

44mm の横方向のスペースは、超狭い電子エンクロージャよりも広く、PCB の寸法に従って配置できます。

• 端子台
• ソケット
• スイッチ
• 表示灯
• ボタン
• 通信インターフェース
• 電源インターフェース
• センサーインターフェース

複数のインターフェースをエンクロージャ端面の中央に配置する必要がある電子モジュールの場合、幅 44 mm により、より柔軟な構造設計スペースが提供されます。

2. 高さ 25mm、内部コンポーネント容量の向上

高さ 25mm は、13mm、18mm、23mm などの薄型仕様よりも広い内部スペースを提供します。

したがって、薄い PCB だけでなく、次のような一定の高さの電子部品の取り付けにも適しています。

• PCBスルーホール部品
• 端子台
• コネクタ
• 小型モジュール
• スイッチとボタン
• 電力関連コンポーネント
• ある程度の実装高さが必要な電子部品

超薄型の筐体を使用できない製品の場合は、44×25mm がよりバランスの取れたサイズの選択肢として機能します。

3. 電子製品の筐体に適したアルミ押出構造

アルミニウム押出エンクロージャは、比較的低い総重量を維持しながら優れた構造安定性を備えており、繰り返しの取り付け、分解、または長期間の使用が必要な電子機器に適しています。

プロファイル構造により、製品の長さに応じた切断も容易になり、エンドプレート、ネジ、CNC 加工と組み合わせることで、完全な電子機器の筐体を形成します。

4. 異なる長さの製品シリーズに最適

同じシリーズの電子機器でも、モデルごとに基板や内部部品の数が異なる場合、アルミプロファイルの長さを調整することで異なる仕様を形成できます。

例えば：

• 長さが短い → 電子モジュールが小型
• 中程度の長さ → PCB + インターフェース + 制御コンポーネント
• 長さが長い → 回路数と接続部品の数が増える

これにより、同じまたは類似のエンクロージャ断面を使用して複数の製品モデルを開発できるようになり、エンクロージャを再設計するコストが削減されます。

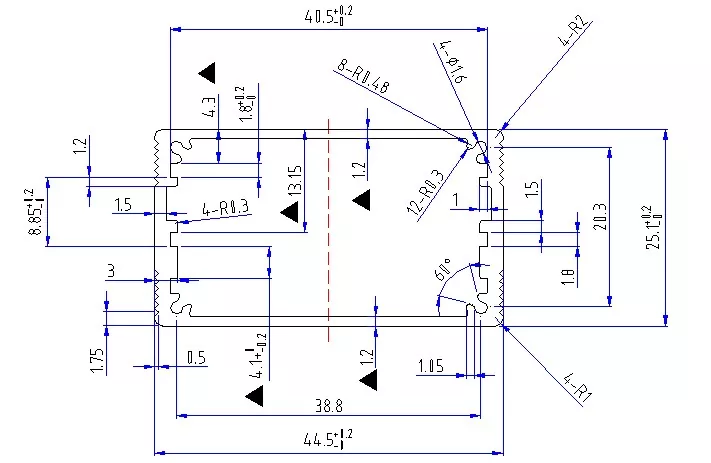

技術仕様

注記： 特定のアルミニウム合金のグレード、肉厚、内部構造、長さの範囲、加工公差、および表面処理の色は、実際の図面または製品要件に従って確認する必要があります。

対象製品と応用分野

44×25mmのサイズは、ある程度の内寸高さを持った小型電子機器筐体に属し、以下の製品に適しています。

1. 産業用制御モジュール

小型産業用制御、制御ボード、I/O モジュール、および制御インターフェイス モジュールに適しています。

例えば：

• 産業用制御モジュール
• I/O制御モジュール
• 制御インターフェースモジュール
• 小型PLC関連モジュール
• 産業用電子コントローラー

高さ 25mm により、超薄型エンクロージャよりも PCB や端子などのコンポーネントに十分な実装スペースが提供されます。

2. データ収集および信号変換モジュール

PCB、端子台、および複数のインターフェイスを取り付ける必要があるデータ収集機器の場合、44×25mm で適切な横方向のレイアウト スペースを提供できます。

以下に適しています:

• データ収集モジュール
• 信号変換モジュール
• 信号インターフェースモジュール
• 測定モジュール
• センサーインターフェースモジュール

3. 通信およびネットワーク電子モジュール

幅44mmは通信インターフェースの配置に適しており、高さ25mmはPCBおよび関連電子部品を収容できます。

次の用途に使用できます。

• 通信モジュール
• インターフェースモジュール
• データ伝送装置
• 産業用通信機器
• 組み込み通信エレクトロニクス

4. IoT およびスマート電子モジュール

PCB、制御回路、インターフェース、センサーコンポーネントを比較的小さな体積内に実装する必要がある製品に適しています。

例えば：

• IoTコントローラー
• センサーモジュール
• スマート制御モジュール
• 組み込みエレクトロニクス
• 監視モジュール

5. 小型機器および試験装置

小型の測定、検出、およびテスト電子モジュールの場合、アルミニウムの筐体は内部 PCB を完全に機械的に保護します。

以下に適しています:

• 電子テストモジュール
• 測定器
• 信号試験装置
• 実験用電子機器
• ポータブル電子モジュール

特定のカスタム加工が可能

アルミプロファイルボディの機械加工だけでなく、製品構造に応じてエンクロージャーのさらなる機械加工も行うことができます。

よくある質問

Q1: 44×25mm のアルミニウム筐体は PCB の取り付けに適していますか?

はい。このサイズは、PCB、制御ボード、通信モジュール、データ収集モジュールなどの電子製品に使用できます。特に適しているかどうかは、基板寸法、部品の高さ、実装方法に応じて確認する必要があります。

Q2: 44×25mmのアルミニウム製通信機器ハウジングと44×23mmの違いは何ですか?

どちらも幅は同じですが、主な違いは高さです。 44×25mmは44×23mmに比べて高さが約2mm増加するため、内部の部品実装スペースが比較的広くなり、端子台やコネクタ、スイッチなどある程度の高さの部品を含む電子機器に適しています。

Q3: 44×25mm アルミニウム筐体の長さはカスタマイズできますか?

製品構造やアルミ形材の加工要件に合わせた長さ加工が可能です。実際の加工可能長さは、特定の製品および注文要件と組み合わせて確認する必要があります。

Q4: USBやRJ45などのインターフェース穴は加工できますか?

お客様の図面やインターフェース寸法に応じてCNC開口加工を行うことができます。具体的な穴の位置や寸法、構造などは図面の段階で確認する必要があります。

Q5: ネジ穴加工は可能ですか?

はい。製品の取付方法に合わせて、穴あけ、タップ加工等の加工が可能です。

Q6: アルミ筐体にロゴを入れることはできますか？

お客様のご要望に応じて、レーザー彫刻やシルクスクリーン印刷などのロゴや製品識別加工を行うことができます。

Q7: 電子機器のエンクロージャ全体を機械加工できますか?

はい。アルミ押出材の筐体周囲の切削、CNC加工、表面処理、ロゴ加工、検査、および関連組立工程を一貫して行うことができます。

Q8: どのアルミニウム筐体サイズを選択すればよいかわからない場合はどうすればよいですか?

まず、PCB 寸法、内部コンポーネントの最大高さ、インターフェイスの位置、および製品の必要な外部寸法を指定します。これらの構造パラメータに基づいて、適切なプロファイル仕様を確認するお手伝いをいたします。

44×25mm アルミニウム エンクロージャを購入する場合は何を用意すればよいですか?

製品の製造可能性を迅速に確認するために、お客様は次の情報を提供することをお勧めします。

現在 PCB または製品プロトタイプしかなく、完全なエンクロージャ図面がない場合は、製品の寸法と内部構造を確認することから始めることもできます。
