45×19mmアルミニウム産業用電子モジュールエンクロージャ

アルミニウム プロファイル ボディを必要な製品長さに切断し、エンド プレート、CNC 加工、取り付け穴、インターフェース開口部、ネジ穴、ロゴ、表面処理と組み合わせて、完全な電子デバイス エンクロージャを作成できます。 Boyuan Hardware は 20 年以上の経験があり、約 10,000 平方メートルの工場と約 300 の既存の金型を持ち、切断、3 軸 CNC、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン、検査、組み立てを社内で処理します。

製品の定義

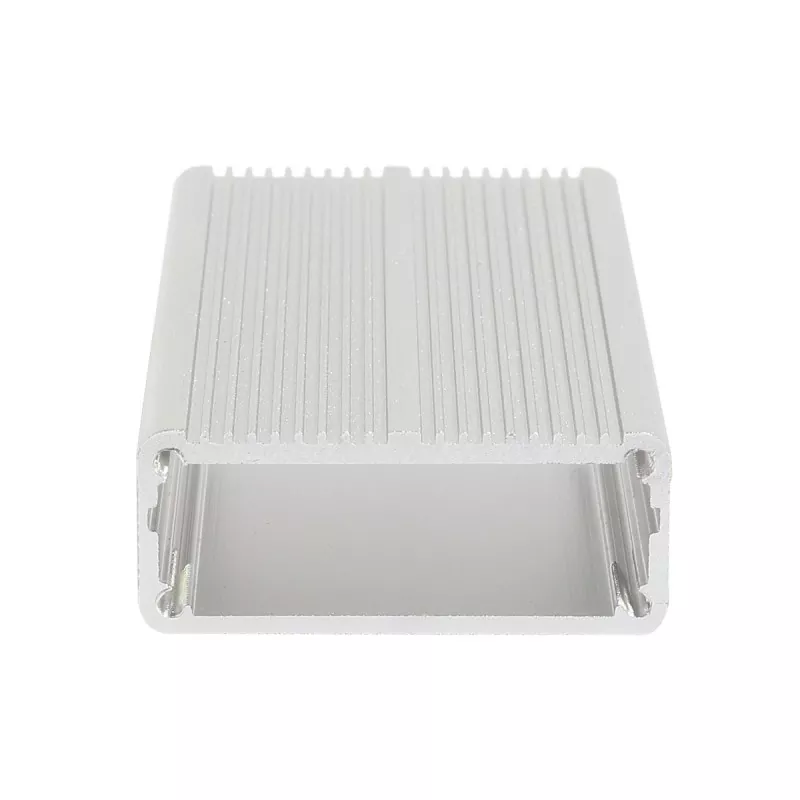

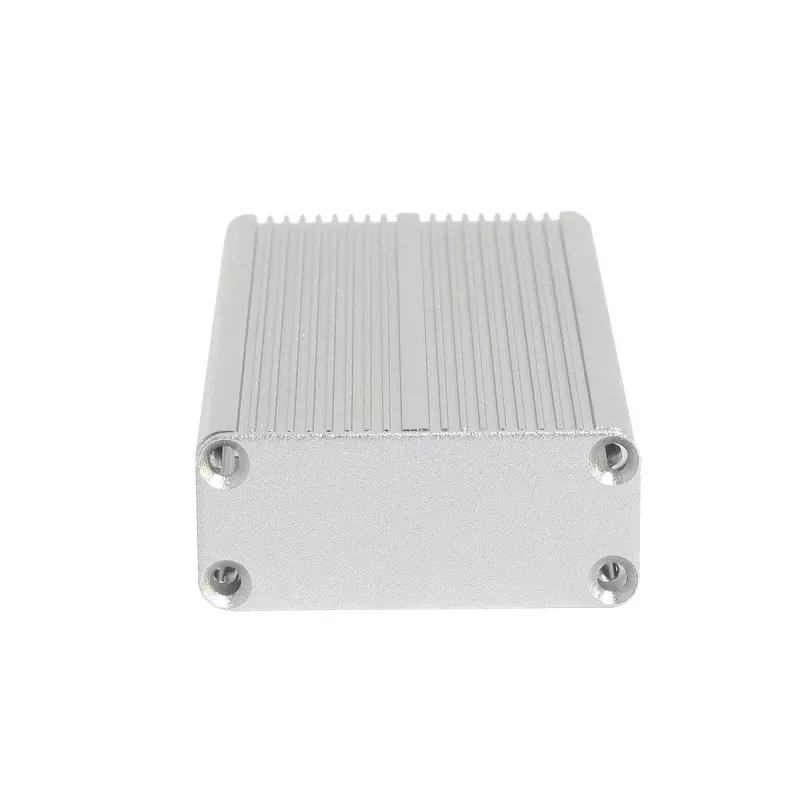

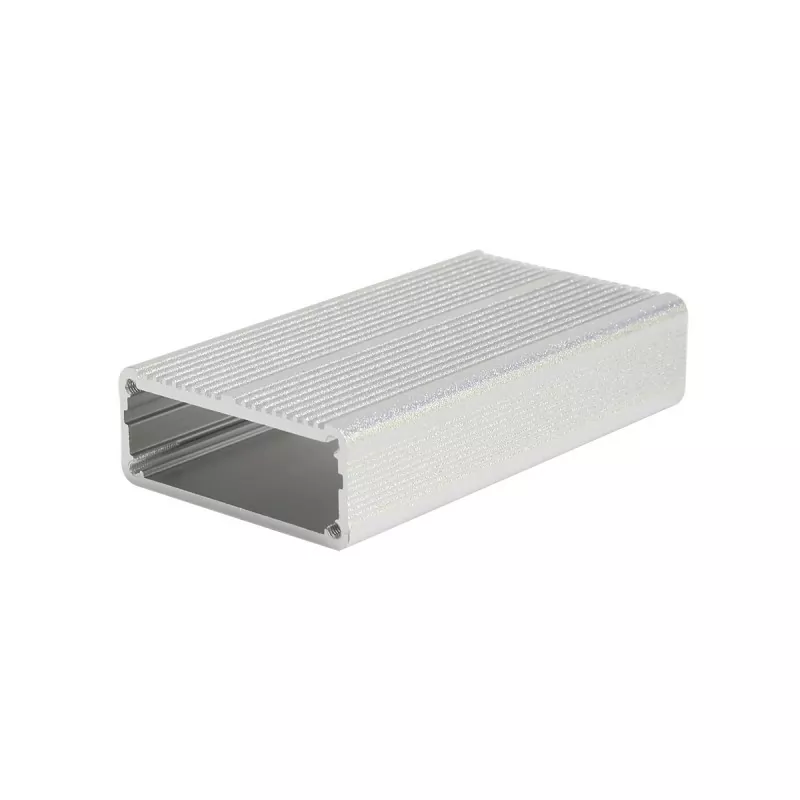

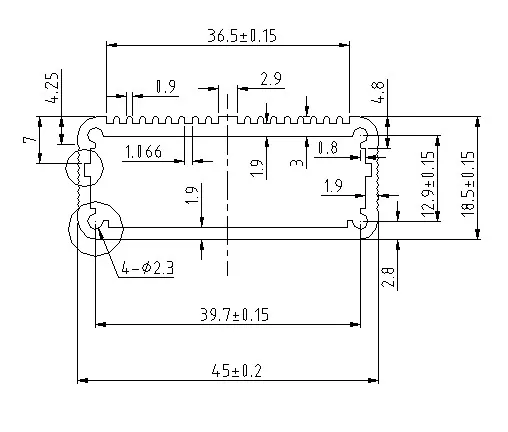

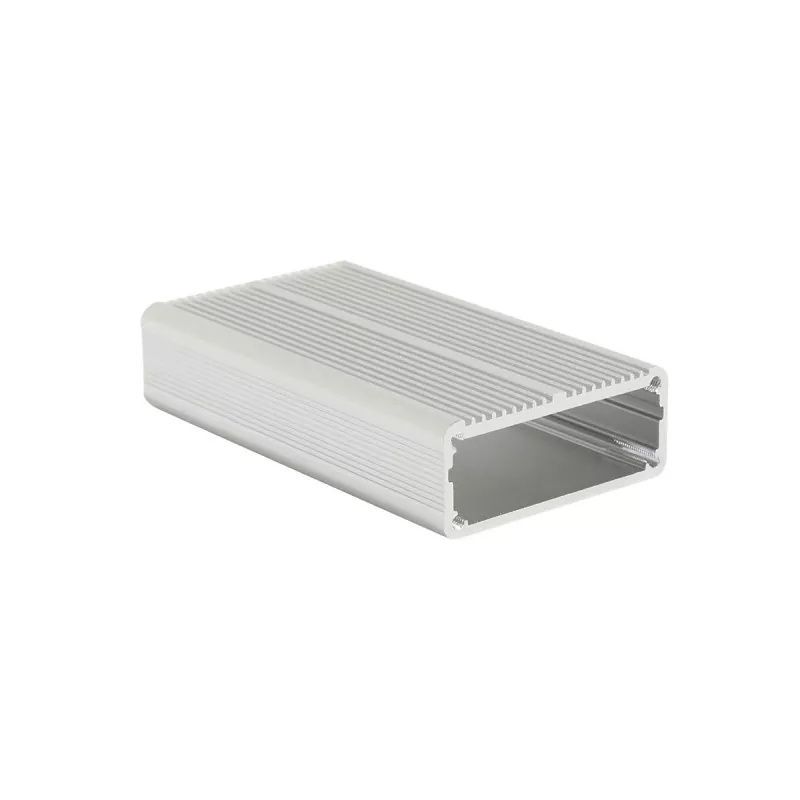

45×19mmアルミニウム筐体は、断面サイズ約45mm×19mmの薄型押出アルミニウム製電子機器筐体です。

この仕様の最大の特徴は、45mmの横スペースと19mmの低さの組み合わせです。背の高い電子機器のエンクロージャと比較して、製品全体の厚さを制御するのに役立ちます。幅の狭い薄型エンクロージャと比較して、幅 45 mm により、PCB、コネクタ、およびインターフェイスのための横方向のレイアウト スペースがより広く確保されます。

したがって、このアルミニウム製エンクロージャは以下の用途に適しています。

• PCB電子モジュール
• 信号変換モジュール
• データ収集モジュール
• 通信インターフェースモジュール
• センサーモジュール
• 産業用制御電子モジュール
• 小型測定および試験装置
• 組み込み電子機器

アルミニウムプロファイルボディは製品の長さに応じて切断でき、エンドプレート、CNC機械加工、取り付け穴、インターフェース穴、ネジ穴、ロゴ、表面処理と組み合わせて、完全な電子機器エンクロージャを形成できます。

製品詳細

1. 45mm幅で、PCBおよびインターフェースに優れた横方向のレイアウトスペースを提供

幅が 45 mm であるため、薄型の電子エンクロージャとしては比較的良好な横方向のスペースが得られます。

製品の内部に PCB、コネクタ、インターフェイスを同時に配置する必要がある場合、一部の幅の狭いアルミニウム エンクロージャと比較して、幅 45 mm の方がレイアウト マージンが大きくなります。

45×19mm アルミニウム産業用電子モジュール エンクロージャは、端面または側面に複数のインターフェイスを配置する必要がある電子モジュールに特に適しています。

• 通信インターフェース
• 電源インターフェース
• 端子台
• 表示灯
• ボタン
• 小型コネクタ

2. 19mmの低高さ、厚さが要求される電子機器に最適

高さ 19mm は、従来のコンパクト断面の 25mm や 29mm に比べて大幅に低く、デバイス全体の厚さを制御する必要がある製品に適しています。

これは、内部コンポーネントの高さが低い PCB 製品に特に適しています。

例えば：

• スリムPCB + インターフェース → 適しています
• PCB + 低背電子部品 → 適しています
• PCB + 背の高いリレー/端子/モジュール → 内部の高さを最初に確認する必要があります

したがって、45×19mmのエンクロージャを選択する前に、実際のP​​CBおよびコンポーネントの高さに応じて有効な内部スペースを確認する必要があります。

3. 幅が広くて薄い断面で、横型レイアウトに適しています

45×19mmは単に「最薄」を追求するだけではなく、低さと横方向のスペースのバランスを実現しています。

PCB の横方向の寸法が比較的大きいが、あまり厚くしたくない電子モジュールの場合、この断面構造は優れた適応性を備えています。

4. 異長製品の開発が容易なアルミ押出構造

プロファイル断面は45×19mmで、さまざまな製品の内部スペースに応じて長さを調整できます。

同じ断面を使用して、複数の長さのバージョンを開発できます。

• 短いバージョン: 小型 PCB またはインターフェイス モジュール
• 中バージョン: PCB + 通信/制御コンポーネント
• ロングバージョン: データ収集またはマルチインターフェース電子モジュール

同じシリーズの製品開発の場合、これにより、エンクロージャの断面の違いによって引き起こされる構造の変更を軽減できます。

技術仕様

アルミニウム合金のグレード、プロファイルの壁の厚さ、内部寸法、長さの範囲、機械加工公差、表面処理の色などの特定のパラメータは、実際の図面と注文要件の影響を受けるものとします。

どのような製品に適していますか?

1. PCB 電子モジュール

これは、45×19mm の比較的一般的な塗布方向です。

低高さの PCB モジュールの場合、45mm の幅を回路基板とインターフェイスのレイアウトに使用でき、19mm の高さで製品全体の厚さを制御できます。

以下に適しています:

• PCB 制御モジュール
• 電子制御基板
• 組み込みエレクトロニクス
• 電子インターフェースモジュール

2. 信号変換およびデータ収集モジュール

信号変換およびデータ収集製品には通常、PCB、コネクタ、および複数のインターフェイスが必要ですが、必ずしも非常に高い筐体が必要というわけではありません。

幅45×19mmはインターフェースレイアウトのためのスペースを提供し、高さ19mmは製品をコンパクトに保つ​​のに役立ちます。

以下に適しています:

• 信号変換モジュール
• データ収集モジュール
• 信号インターフェースモジュール
• センサーインターフェースデバイス
• 測定モジュール

3. 通信インターフェースモジュール

通信インターフェースの設置が必要な電子モジュールの場合、幅45mmはインターフェースや回路基板の配置に使用でき、高さ19mmは全体の厚みが必要な製品に適しています。

例えば：

• 通信インターフェースモジュール
• データ伝送モジュール
• ネットワークインターフェースエレクトロニクス
• 産業用通信モジュール

4. センサーおよびIoT電子モジュール

センサー制御ボード、IoTモジュール、小型監視装置などの場合、内部の電子部品の高さが低い場合は、45×19mmのアルミ押し出し筐体で保護できます。

以下に適しています:

• センサーモジュール
• IoTエレクトロニクス
• 監視モジュール
• スマート制御モジュール
• 組み込みセンサーデバイス

5. 小型産業用制御モジュール

45×19mm は、次のようないくつかの小型産業用電子制御モジュールに使用できます。

• 制御インターフェースモジュール
• I/O関連モジュール
• 信号処理モジュール
• 小型制御盤
• 産業用通信モジュール

内部に背の高い端子やリレー等が含まれる場合は、実際の高さに合わせて適合確認が必要です。

どのような構造物を加工できますか?

さまざまな電子製品の構造に合わせて、アルミニウムのプロファイルと端にさらに機械加工を施すことができます。

45×19mm と同様のサイズのアルミニウム エンクロージャを選択するにはどうすればよいですか?

異なる断面サイズの主な違いは、「どちらが優れているか」ではなく、内部スペースと製品の厚さの要件が異なることです。

45×19mmが最適な場合は?

あなたの製品が次のような場合:

• PCB の横方向の寸法が比較的広い
• 内部コンポーネントの高さが高くない
• デバイス全体の厚さを制御する必要がある

その場合、45×19mm アルミニウム産業用電子モジュール エンクロージャは優先する価値のある仕様です。

逆に、内部に背の高いコネクタ、端子、パワーモジュール、その他の電子部品がある場合は、高さ 19mm に相当する実際の内部スペースの確認を優先してください。

Boyuan Hardware のアルミニウム筐体加工能力

Boyuan Hardware は、アルミニウム エンクロージャおよびアルミニウム シャーシ業界で 20 年以上の経験があり、工場面積は約 10,000 平方メートルで、アルミニウム エンクロージャ、アルミニウム プロファイル構造部品、電子機器エンクロージャの機械加工に長年従事してきました。

現在、次のようなほとんどの生産プロセスを社内で完了できます。

• アルミプロファイル切断
• 3軸CNC加工
• 掘削
• タッピング
• 表面処理
• レーザー彫刻
• シルクスクリーン印刷
• 製品検査
• 製品の組み立て

同社は約 300 の既存の金型を保有しており、既存のプロファイル リソースを組み合わせて、顧客が適切なアルミニウム プロファイルの断面を一致させることができます。

非標準のインターフェース、取り付け穴、または端面構造を必要とする製品の場合は、さらに CNC 加工を使用してそれらを実現できます。

よくある質問

Q1: 45×19mm アルミニウム筐体は PCB に適していますか?

高さの低い PCB 電子モジュールに適しています。具体的な適合性は、PCB 寸法、部品の高さ、実装方法に応じて確認する必要があります。

Q2: 45×19mmと43×13mmの違いは何ですか？

45×19mm アルミニウム産業用電子モジュール エンクロージャは幅が広く、高さが高いため、内部スペースが著しく広くなり、横方向の PCB およびインターフェイス レイアウト スペースを必要とする製品に適しています。 43×13mm は超薄型電子モジュール向けです。

Q3: 45×19mmと44×23mmではどちらが適していますか？

高さの低さと全体の厚さを重視する場合は、45×19mm を優先できます。内部でより大きなコンポーネント取り付け高さが必要な場合は、44×23mm の方が適している可能性があります。

最終的には、PCB、コンポーネントの高さ、インターフェイス構造に従って決定する必要があります。

Q4: 45×19mmの長さはカスタマイズできますか?

製品構造や実際の加工要件に合わせた長さの切断が可能です。

Q5: USBやRJ45などのインターフェースも加工できますか?

界面寸法や製品図面に応じたCNC開口加工が可能です。

Q6: ネジ穴や取り付け穴の加工は可能ですか?

はい。組立の必要に応じて、穴あけ、タップ加工等の加工が可能です。

Q7: 筐体にロゴを加工することはできますか?

製品のロゴと識別は、要件に応じてレーザー彫刻またはシルクスクリーン印刷によって機械加工できます。

Q8: 45×19mmが製品に適合するかどうかわからない場合はどうすればよいですか?

PCB 寸法、コンポーネントの最大高さ、インターフェイスの位置、製品全体の寸法要件を指定できます。この情報に基づいて、この仕様が適切であるかどうかをさらに確認できます。

45×19mm アルミニウム エンクロージャを購入するにはどのような情報が必要ですか?

お見積りやカスタマイズが必要な場合は、以下の情報をご用意いただくことをお勧めします。

現在完全なエンクロージャ図面がない場合は、事前確認のために製品寸法、PCB、または内部構造情報を最初に提供することもできます。
