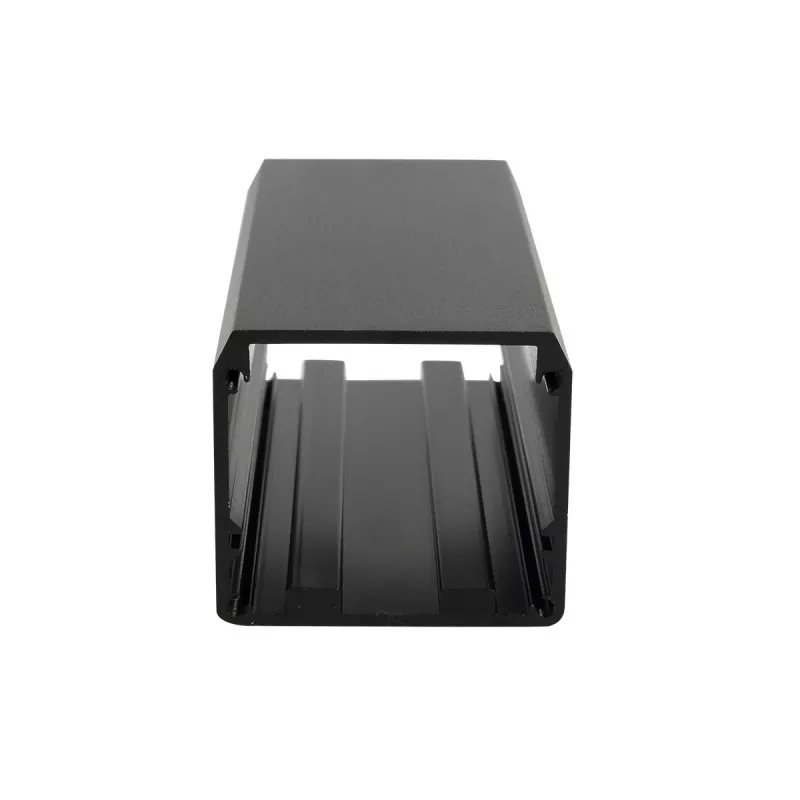

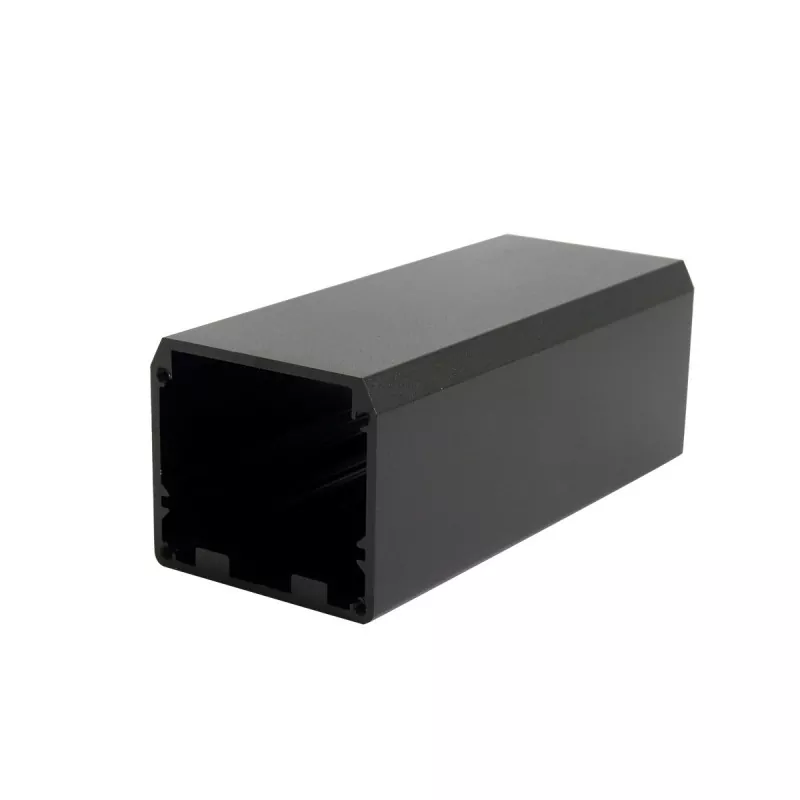

50×44mmアルミニウム製電源および産業用制御エンクロージャ

Boyuan 50×44mmアルミニウム電源および産業用制御エンクロージャは、アルミニウム合金押出構造で製造された中型電子機器ハウジングで、外形断面サイズは50mm（幅）×44mm（高さ）で、長さは実際の機器の要件に応じて任意にカスタマイズできます。

製品はアルミニウムの異形押出成形により成形されており、本体断面サイズは一定です。装置の実際の長さに応じて切断でき、エンドプレート、CNC機械加工、その他のサポートプロセスを経て最終組み立てが完了します。

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。ハウジングの内部は標準の回路基板カードスロットを備えて設計されており、追加のネジを使用せずにPCBを直接挿入して固定できるため、組み立て効率が大幅に向上します。

プラスチック製のボックスと比較して、アルミニウム合金の筐体は構造強度と金属の質感が優れており、CNC 加工によりインターフェース、取り付け穴、ネジ穴、スロットなどのカスタム構造を実現できます。

50×44mm の核となる価値は、その「ワイドボディと広いスペース」にあります。幅 50mm は標準的な幅広の PCB と複数のインターフェイスレイアウトに対応でき、高さ 44mm は背の高いコンポーネントを取り付けるための十分な内部スペースを提供します。

この仕様は、パワーモジュール、パワーアンプ、産業用コントローラー、測定器、通信基地局装置、データ収集および送信装置、モーター駆動モジュール、医療検査装置、および内部スペースに対する高度な要件を必要とするその他の中型電子機器に特に適しています。

Boyuan Hardware は、20 年以上にわたってアルミニウム エンクロージャとアルミニウム シャーシの製造に注力しており、約 10,000 平方メートルの生産工場スペースを持ち、お客様の図面、サンプル、サイズ要件に応じたカスタム アルミニウム エンクロージャの機械加工を提供できます。

製品の主な利点

01 | 50×44mmのゆとりあるスペース設計

幅50mm×高さ44mmの断面サイズにより、中型電子機器に十分な内部スペースを提供します。

幅 50mm は、より広い PCB レイアウトや複数のインターフェースの並列設計に対応できます。高さ 44mm により、より大きな部品実装スペースが提供され、電解コンデンサ、変圧器、ヒートシンク、リレーなどの背の高い部品を収容できるほか、両面 PCB 設計もサポートされ、複雑な回路システムの統合ニーズに対応します。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。

アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。この構造は、シリーズ展開が必要なエレクトロニクス製品に特に適しています。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。

内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。 44mm の高さは、2 層 PCB スタッキングやヒートシンク付きの高出力デバイスに対応でき、高出力電子機器に信頼性の高いパッケージング ソリューションを提供します。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。

Boyuan Hardware は、以下を含む顧客の図面に従って 50×44mm アルミニウム筐体に CNC 加工を実行できます。

• インターフェース開口部 (USB、RJ45、電源インターフェース、航空プラグなど)
• ネジ穴と位置決め穴
• ねじ穴とザグリ穴
• 溝と段差
• 放熱スロットと通気孔
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

50×44mmはエンクロージャの断面仕様であり、50×44mmのアルミニウム電源および産業用制御エンクロージャの長さは、実際の機器の寸法に応じて切断できます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金の熱伝導率は約200W/(m・K)です。 50×44mm というより大きな表面積と組み合わせることで、内部コンポーネントから発生した熱を効果的に伝導および放散できます。パワーモジュールやパワーアンプなどの発熱量の大きい機器では、アルミ筐体自体が効率的なヒートシンクとなり、機器の寿命を延ばすことができます。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、電子機器によりプロフェッショナルな製品の外観を与えることができます。

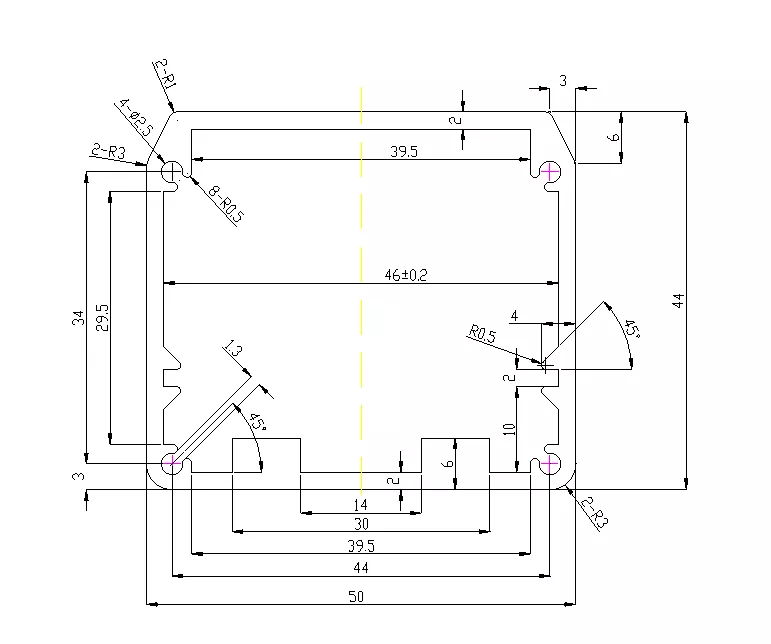

50×44mm アルミニウム筐体の技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

50×44mmアルミニウム筐体はどのような製品に適していますか?

50×44mm は、十分なスペースを確保できるアルミニウム エンクロージャ カテゴリに属します。幅 50mm は複数のインターフェイスの並列レイアウトをサポートし、高さ 44mm は背の高いコンポーネントやヒートシンクに対応できます。高さ 44mm は、この仕様を小型のエンクロージャと区別する中心的な機能であり、より大きな電力と背の高いコンポーネントを備えた電子機器を搭載できるようになります。

1. パワーモジュール

50×44mmの十分なスペース設計は、さまざまなパワー製品に非常に適しています。

• スイッチング電源モジュール
• 電源アダプター
• 車両電源エンクロージャ
• インバータ筐体
• 整流器アルミニウムハウジング
• DC-DCコンバータモジュール
• UPS電源モジュール
• 充電器モジュール

なぜ50×44mmがパワーモジュールに適しているのですか? 電源モジュールは通常、電解コンデンサ (通常は高さ 25 ～ 35 mm)、変圧器、ヒートシンクなどの背の高いコンポーネントを収容する必要があります。高さ 44mm は十分な実装スペースを提供し、幅 50mm は幅広い PCB レイアウトに対応でき、アルミニウム合金材料は高出力デバイスの効率的な放熱にも役立ちます。

2. パワーアンプおよびオーディオ機器

• アンプエンクロージャ
• オーディオパワーアンプ
• 信号増幅モジュール
• RFパワーアンプ

なぜ50×44mmがアンプに適しているのでしょうか？ パワーアンプは、アンプ回路、ヒートシンク、電源セクションを収容するために比較的大きな内部スペースを必要とします。高さ44mmで背の高いコンポーネントも設置でき、アルミ合金筐体は放熱機能も備えており、発熱量の多いオーディオ機器やRFアンプ機器などに適しています。

3. 産業用制御およびオートメーションモジュール

• 産業用コントローラー
• プログラマブル ロジック コントローラー (PLC) モジュール
• モーションコントロールモジュール
• モータードライブモジュール
• インバータモジュール
• I/O拡張モジュール
• オートメーションコントロールボックス

50×44mm が産業用制御モジュールに適しているのはなぜですか? 産業用制御モジュールは通常、多くのインターフェイス (RS232、RS485、CAN、イーサネットなど) とより大きなサイズの制御ボードに対応する必要があります。幅50mmは複数のインターフェースを並べて収容でき、高さ44mmはヒートシンク付きのパワーデバイスを設置できます。

4. 測定器および試験装置

• オシロスコープモジュール
• 信号発生器エンクロージャ
• データ収集機器
• パワーアナライザ
• スペクトル解析モジュール
• 硬さ試験機
• 超音波検査装置
• 流量計/レベル計エンクロージャ

なぜ50×44mmが計測器に適しているのですか？ 測定器には、信号処理回路と複数のインターフェースを収容するために、より大きな PCB レイアウトが必要です。幅50mmは標準的な幅広PCBを収容でき、高さ44mmはトランスやリレーなどのコンポーネントを収容できます。

5. 通信およびネットワーク機器

• 通信基地局モジュール
• 信号ブースター
• GPS/GPRS/5G通信モジュール
• データ送信ユニット (DTU)
• 光ファイバートランシーバー
• 無線ブリッジ装置
• スイッチモジュール

6. 医療検査機器

• 医療検査モジュール
• 監視装置
• 携帯型医療機器
• 理学療法機器モジュール
• 生体信号取得モジュール

7. ヒートシンク統合アプリケーション

50×44mm アルミニウム エンクロージャは、内部ヒートシンクと組み合わせて使用​​できます。

• ハイパワーLEDドライバーエンクロージャ
• パワーエレクトロニクスモジュール
• モーターコントローラー
• バッテリー管理システム (BMS) エンクロージャ
• スーパーキャパシタモジュールエンクロージャ

8. シールドボックスと干渉防止アプリケーション

• 精密機器用シールドボックス
• 高周波モジュールのシールド
• 医療用電子シールド

アルミニウム合金素材は優れた電磁シールド性能を発揮し、電磁干渉を効果的に防ぎます。

9. 教育および科学研究の実験設備

• 実験器具の筐体
• 教育デモモジュール
• 科学研究データ収集装置

50×44mm アルミニウム筐体では何をカスタマイズできますか?

表面処理

陽極酸化処理

陽極酸化は、アルミニウム筐体に一般的に使用される表面処理方法の 1 つです。 50×44mm アルミニウム電源および産業用制御エンクロージャは、アルミニウム表面の外観と表面特性を変更し、さまざまな色効果を実現できます。

サンドブラスト

サンドブラストは、アルミニウム表面に均一なマットな質感を形成することができ、産業用電子機器や計器の筐体に適しています。

ブラッシング

ブラッシングにより規則的な金属の質感を形成することができ、製品に明らかなアルミニウム合金の金属の質感を維持することができます。

レーザー彫刻

50×44mm アルミニウム エンクロージャの表面には次のような加工が可能です。

• ロゴ
• 製品型式
• インターフェースの識別
• 製品番号
• テキストとパターン

シルクスクリーン印刷

マルチカラーのロゴ、テキスト、機能識別の加工に適しています。

プロフェッショナルなアルミニウムエンクロージャのカスタム加工

標準的なアルミニウム筐体の製造だけでなく、お客様の製品構造に合わせたカスタマイズも可能です。

お客様は以下を提供するだけで済みます。

2D図面 / 3Dモデル / 実物サンプル / 製品寸法

実際の製品要件に応じた加工評価を行います。

CNC 加工は非標準要件を満たします

50×44mmの標準プロファイルでは直接満足できない製品については、後続のCNC機械加工によりカスタマイズが可能です。

例えば：

インターフェース開口部 + 取り付け穴 + ネジ穴 + 放熱スロット + 溝 + 段差 + ロゴ

すべて顧客の図面に従って機械加工することができます。

製品選択ガイド

PCB幅が50mmに近い場合

50×44mm は理想的な選択です。幅 50mm は十分な PCB 配線スペースを提供し、高さ 44mm は背の高いコンポーネントを収容できます。基板の厚みや実装方法、内部部品の高さなどから実際の構造が適切かどうかを確認できます。

デバイスに背の高いコンポーネントが含まれている場合

高さ 44mm は、電解コンデンサ (25 ～ 35mm)、変圧器、ヒートシンク、リレーなどの背の高い部品を収容でき、より大きな内部スペースを必要とする電子機器に適しています。

デバイスがかなりの熱を発生する場合

アルミニウム合金の筐体は熱伝導性に優れています。 50×44mm というより大きな表面積と組み合わせることで、内部コンポーネントの熱放散を効果的に支援できます。放熱効果をさらに高めるために、筐体に放熱スロットや通気孔を加工することができます。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

インターフェースのインストールが必要な場合

CNC 開口部をプロファイル本体またはエンドプレートに追加できます。一般的なものには、USB、RJ45、電源インターフェイス、航空プラグ、BNC インターフェイス、インジケーター ライトなどが含まれます。

さらにスペースが必要な場合

PCB の寸法に応じて、より大きなアルミニウム プロファイル仕様を再選択するか、非標準のエンクロージャ設計を実行することができます。

ワークショップショー

よくある質問

1. 50×44mm アルミニウム筐体はどのような製品に適していますか?

50×44mmはスペースに余裕のあるアルミニウム筐体カテゴリに属し、パワーモジュール、パワーアンプ、産業用コントローラー、測定器、通信基地局機器、モーター駆動モジュール、医療検査機器などに適しています。幅50mmはマルチインターフェースレイアウトをサポートし、高さ44mmは背の高いコンポーネントやヒートシンクに対応できます。

2. 筐体の長さは50×44mmですか？

No. 50×44mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。製品の長さは実機や基板の長さに合わせてカット可能です。

3. 50×44mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

4. 高さ 44mm に電解コンデンサを搭載できますか?

はい。一般的な電解コンデンサの高さは通常 25 ～ 35 mm ですが、内部高さ 44 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

5. アルミ筐体に放熱穴を開けることはできますか?

はい。 Boyuan Hardware は、顧客の図面に従って放熱スロット、通気孔、放熱リブ、その他の放熱構造を機械加工して、高出力機器の熱放散を支援します。

6. 航空プラグや BNC などのインターフェースは加工できますか?

お客様の図面に従って、対応するインターフェイス位置で CNC 加工を実行できます。特に加工に適しているかどうかは、界面寸法や筐体構造により確認する必要があります。

7. PCBは取り付けられますか?

はい。 50×44mmのアルミ筐体に内部基板カードスロットを標準装備しており、PCBを直接挿入して固定することができます。プリント基板の寸法や実装方法に応じて、対応する実装構造も設計できます。

8. エンドプレートはカスタマイズできますか?

はい。エンドプレートの寸法、穴位置、構造は製品の要求に応じて加工できます。
