52×22mm スマートデバイス用ハンドヘルドターミナルアルミ筐体

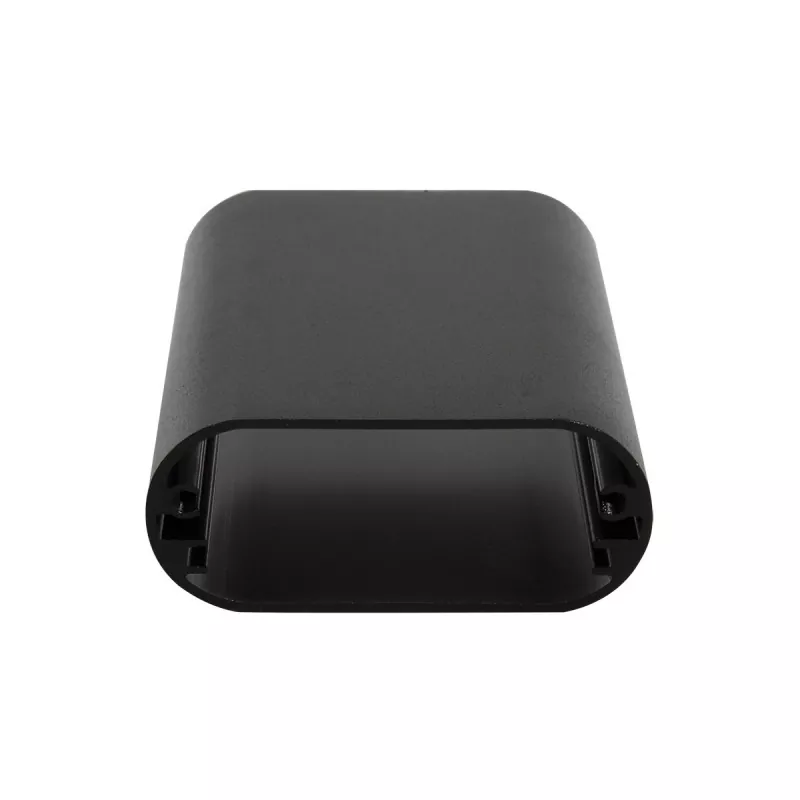

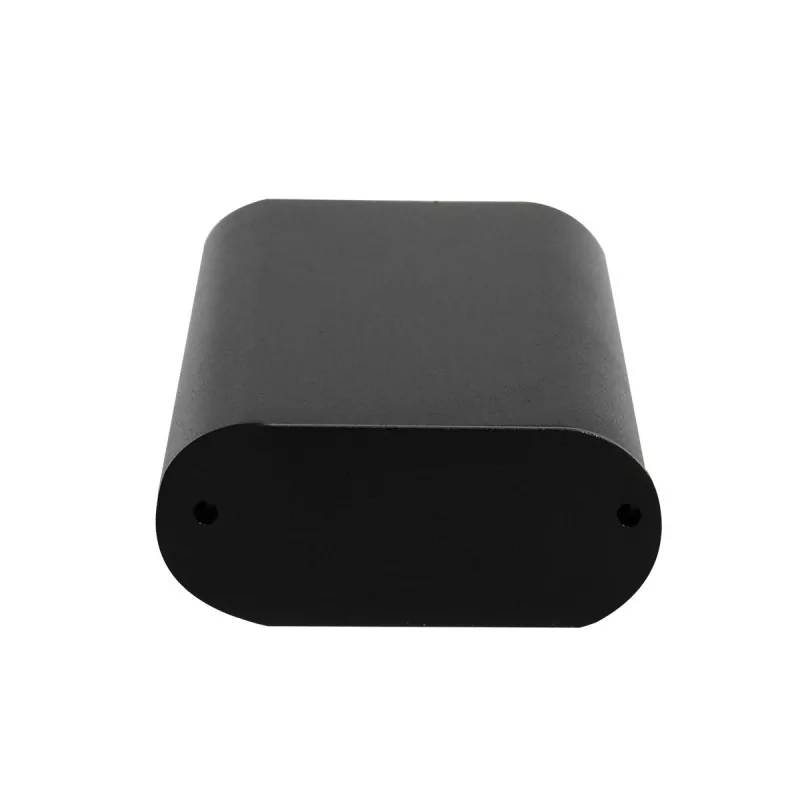

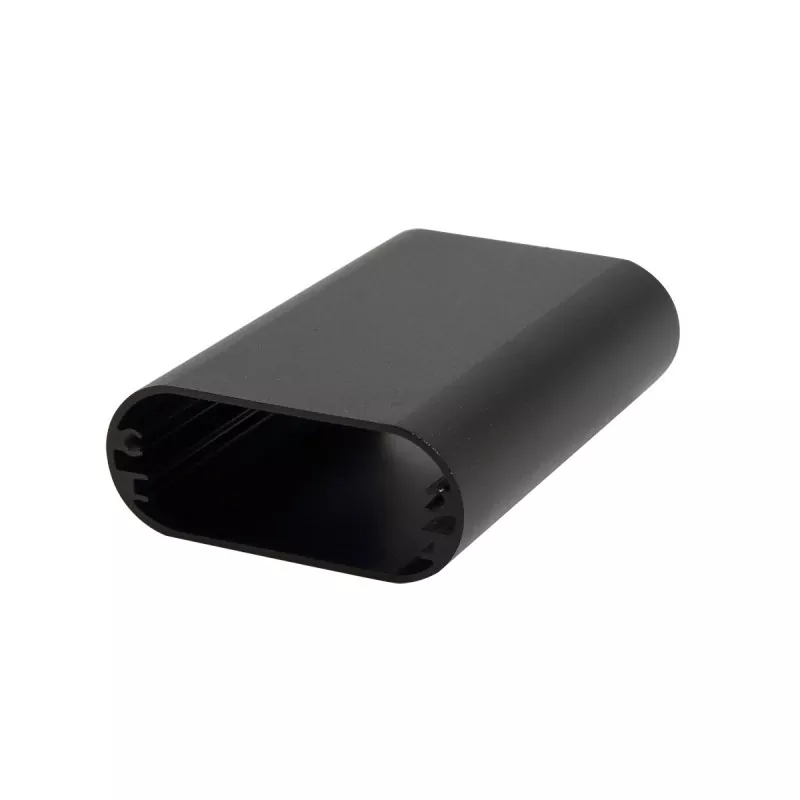

52×22mm スマートデバイス用ハンドヘルドターミナルアルミ筐体 — スリムでありながら機能的な押し出しアルミニウム製ハウジングで、超薄型プロファイルと背の高いエンクロージャの中間点を見つけます。幅52mmは標準的な幅広PCBと、画面、カードスロット、ボタン、センサーの並列実装をサポートし、高さ22mmは小型の電解コンデンサ(16～20mm)、マイクロリレー、背の高いSMD部品、小型ヒートシンクをクリアします。プロファイル本体は必要な長さに切断され、エンドプレート、CNC 機械加工、および関連プロセスを経て完成します。内部カード スロットにより、PCB をスライドさせて挿入し、追加のネジを使用せずに固定できます。

プラスチックハウジングと比較して、アルミニウムボディは優れた構造強度と金属仕上げを提供し、CNC 加工されたインターフェイス、取り付け穴、ネジ穴、カードスロット、放熱構造をサポートしています。 Boyuan Hardware は 20 年以上の経験と約 10,000 平方メートルの工場を持ち、切断、CNC、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン、検査、組み立てを提供します。

主な利点

01 |幅52×22mmのスリムなデザインで、より広いスペースを確保

幅52mm×高さ22mmの断面サイズは、スリムなスマートデバイスに理想的なパッケージングソリューションを提供します。

幅 52mm は、標準的な幅広の PCB レイアウトに対応し、複数のインターフェイスと機能モジュールの並列設計をサポートします。高さ 22mm により、デバイスのスリムさを維持しながら、19mm 仕様よりも約 16% 多くの内部スペースを提供し、小型の電解コンデンサ (高さ 16 ～ 20mm)、マイクロ リレー、わずかに背の高い SMD コンポーネント、または優れた放熱構造などの背の高いコンポーネントに対応します。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。 Boyuan Hardware は、以下を含む顧客の図面に従って 52×22mm アルミニウム筐体に CNC 加工を実行できます。

• インターフェース開口部 (USB、Type-C、RJ45、DC 電源インターフェースなど)
• 表示灯の穴とスクリーン窓
• ボタンホールとスイッチホール
• カードスワイプスロット
• 指紋認識モジュールの開口部
• 取付穴と位置決め穴
• ねじ穴とザグリ穴
• 放熱スロットと通気構造
• 溝と段差
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

52×22mmは筐体の断面仕様であり、実際の機器の寸法に合わせて製品の長さをカットできます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金は熱伝導性に優れています。 52mmのワイドボディ設計と22mmの内部スペースを組み合わせることで、小型ヒートシンクを取り付けたり、内部空気循環スペースを増やすことができ、内部コンポーネントの熱放散を効果的に助け、機器の寿命を延ばします。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、デバイスによりプロフェッショナルな製品の質感を与えることができます。

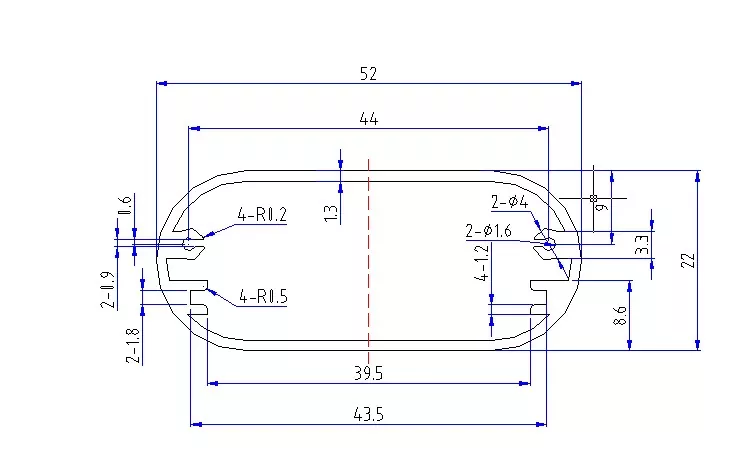

技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

52×22mmアルミニウム筐体はどのような製品に適していますか?

52×22mmは、ワイドボディのスリムアルミニウムエンクロージャカテゴリに属します。幅52mmは、標準的な幅広PCBおよび複数の機能モジュールの並列レイアウトに対応でき、高さ22mmは、スリムなプロファイルを維持しながら、19mmよりも十分な内部スペースを提供します。厚さ 22mm は 19mm より 3mm 高く、小型の電解コンデンサ (一般的に高さ 16 ～ 20mm)、マイクロリレー、わずかに背の高い SMD コンポーネント、またはより優れた放熱構造を収容できるため、機能の完全性とスリムなデバイスのスリムなプロファイルの間の最良のバランスポイントになります。

1. バーコードスキャナー

52×22mm は、バーコード スキャナにとって理想的なパッケージング ソリューションです。

• ハンドヘルドバーコードスキャナ
• QRコードスキャナー
• 工業用スキャニングガン
• スーパーマーケット/小売店用スキャン装置
• 物流およびエクスプレス スキャン ターミナル
• 倉庫管理スキャナ

52×22mmがバーコードスキャナに適しているのはなぜですか? バーコード スキャナには人間工学に基づいたグリップが必要です。幅52mmで安定したグリップ感を実現し、厚さ22mmでスリムかつ軽量です。 21mm 仕様と比較して、高さ 22mm では内部スペースが 1mm 増えているため、より高いデコード ボードやより優れたバッテリー容量を収容でき、より高いパフォーマンスやより長いバッテリー寿命を必要とするスキャン デバイスに適しています。

2. POS機と決済端末

• モバイルPOS機
• スマートレジ端末
• 支払いカードをスワイプするデバイス
• スキャントゥペイ端末
• デスクトップ決済デバイス

52×22mmがPOS機に適しているのはなぜですか? POS マシンには、カード スロット、パスワード キーボード、NFC カード リーダー、ディスプレイ、プリンターなどの複数の機能モジュールを統合する必要があります。幅52mmでレイアウトスペースに余裕があり、厚さ22mmで可搬性を確保しながら、スリム仕様に比べてバッテリーやコンポーネントを収納するスペースを確保できます。

3. スマート アクセス カード リーダー

• アクセス制御カードリーダーエンクロージャ
• インターホンモジュールの構築
• 勤怠端末
• 来客管理設備

幅 52 mm は標準の 86 ボックスの設置サイズに一致し、22 mm のスリムなデザインにより、壁に取り付けたときにデバイスがスリムになり、見た目も美しく、目立たなくなります。高さ 22mm には、カード読み取りコイル、リレー、電源モジュール、その他のコンポーネントを収容できます。

4. ハンディターミナルとデータコレクター

• 産業用ハンディターミナル
• データコレクター
• 検査端子
• 倉庫管理用ハンドヘルド デバイス
• モバイル法執行端末

5. Bluetooth スピーカーおよびオーディオ機器

• ポータブルBluetoothスピーカー
• ワイヤレスマイク受信機
• Bluetoothオーディオレシーバー
• 小型アンプモジュール

なぜ 52×22mm が Bluetooth スピーカーに適しているのですか? 高さ22mmは小型スピーカーユニットやバッテリーに十分なスペースを提供し、幅52mmはBluetoothモジュール、アンプIC、バッテリー保護ボードなどの複数の機能モジュールを収容できます。アルミニウム合金の筐体はアンプチップからの熱の放散に役立ちます。

6. ワイヤレス充電器

• デスクトップワイヤレス充電器
• 車載ワイヤレス充電モジュール
• 内蔵ワイヤレス充電パッド
• マルチデバイスワイヤレス充電パネル

高さ 22mm により、より厚いワイヤレス充電コイル アセンブリに対応できるため、充電効率と充電距離が向上します。

アルミニウム筐体では何をカスタマイズできますか?

表面処理

陽極酸化処理

陽極酸化は、アルミニウム筐体に一般的に使用される表面処理方法の 1 つです。アルミニウム表面の外観と表面特性を変化させ、さまざまな色の効果を実現できます。

サンドブラスト

サンドブラストは、アルミニウム表面に均一なマットな質感を形成することができ、産業用機器やスマートホームの筐体に適しています。

ブラッシング

ブラッシングにより規則的な金属の質感を形成することができ、製品に明らかなアルミニウム合金の金属の質感を維持することができます。

レーザー彫刻

52×22mm アルミニウム エンクロージャの表面には次のような加工が可能です。

• ロゴ
• 製品型式
• インターフェースの識別
• 製品番号
• テキストとパターン

シルクスクリーン印刷

マルチカラーのロゴ、テキスト、機能識別の加工に適しています。

プロフェッショナルなアルミニウムエンクロージャのカスタム加工

標準的なアルミニウム筐体の製造だけでなく、お客様の製品構造に合わせたカスタマイズも可能です。

お客様は以下を提供するだけで済みます。

2D図面 / 3Dモデル / 実物サンプル / 製品寸法

実際の製品要件に応じた加工評価を行います。

CNC 加工は非標準要件を満たします

52×22mmの標準プロファイルでは直接満足できない製品については、後続のCNC加工によりカスタマイズが可能です。

例えば：

インターフェース開口部 + スクリーンウィンドウ + カードスワイプスロット + 指紋モジュール開口部 + ボタン穴 + 放熱スロット + 取り付け穴 + 溝 + 段差 + ロゴ

すべて顧客の図面に従って機械加工することができます。

製品選択ガイド

デバイスをスリムにする必要があるが、より多くの内部スペースが必要な場合

高さ 22mm は、19mm 仕様よりも約 16% 大きい内部スペースを提供し、小型の電解コンデンサ (高さ 16 ～ 20mm)、マイクロリレー、わずかに背の高い SMD コンポーネント、またはより優れた放熱構造を収容できます。スリムさを求めながらも機能の充実を求める機器に適しています。

PCB幅が52mmに近い場合

52×22mm は理想的な選択です。52mm 幅は十分な PCB 配線スペースと機能モジュールの並列レイアウトを提供します。

ハンドヘルドデバイスを設計している場合

厚さ22mmで持ちやすく軽量なため、バーコードスキャナー、POS機、ハンディターミナルなど、手で持つ必要がある機器に適しています。

複数の機能モジュールを統合する必要がある場合

幅52mmは、画面、カードスロット、指紋認識、ボタン、インジケータライトなどの複数の機能モジュールを並べてレイアウトでき、機能が統合されたスマート端末に適しています。

より高い放熱性能が必要な場合

高さ 22mm により、小型ヒートシンクの設置や空気循環スペースの増加が可能になり、発熱量がわずかに多いデバイスに適しています。

標準パネルに取り付ける必要がある場合

幅52mmは標準の86パネル寸法に一致し、スマートスイッチ、サーモスタット、その他のパネルタイプの製品に適しています。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

ワークショップショー

よくある質問

1. 52×22mm アルミニウム筐体はどのような製品に適していますか?

52×22mmは、ワイドボディのスリムなアルミニウム筐体のカテゴリに属します。主要なアプリケーションには、バーコード スキャナ、POS マシン、アクセス カード リーダー、ハンドヘルド端末、Bluetooth スピーカー、ワイヤレス充電器、スマート リモコン、指紋認識モジュール、超薄型センサーなどが含まれます。高さ 22 mm はスリムなプロファイルを維持しながら、19 mm よりも広い内部スペースを提供し、より多くのコンポーネントとわずかに背の高い部品を収容できます。

2. 筐体の長さは52×22mmですか？

No. 52×22mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。製品の長さは実機や基板の長さに合わせてカット可能です。

3. 52×22mmと52×19mmの違いは何ですか?

52×22mm は 52×19mm よりも高さが 3mm 高く、内部空間が約 16% 増加します。 22mm 仕様は、小型電解コンデンサ (高さ 16 ～ 20mm) やマイクロリレーなどの背の高いコンポーネントに対応でき、より複雑な機能を備えたデバイスに適したより良い放熱条件も提供します。

4. 52×22mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

5. 高さ 22mm に電解コンデンサを搭載できますか?

はい。一般的な小型電解コンデンサの高さは通常 16 ～ 20 mm ですが、内部高さ 22 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

6. バーコードスキャナーに適していますか?

非常に適しています。幅52mmには、デコードボード、スキャンヘッド、ボタン、インジケータライトなどの複数のモジュールを収容できます。厚さ 22mm のデバイスは快適で軽量なので、長時間の手持ち操作に適しています。

7. アルミ筐体に網戸を作ることはできますか?

はい。 Boyuan Hardware は、顧客の図面に従って、アルミニウム筐体上の画面表示窓、表示灯の穴、その他の構造を CNC 加工できます。

8. カード スワイプ スロットと指紋モジュールの開口部を機械加工できますか?

はい。 POS機やアクセスカードリーダーなどのカード読み取り機能が必要な製品では、お客様の図面に応じて磁気カード/ICカード読み取りスロットを加工することができます。顧客が提供した指紋モジュールの寸法に従って、正確な取り付け開口部を機械加工することもできます。

Boyuan ハードウェアを選ぶ理由

Boyuan Hardware は、20 年以上にわたってアルミニウム エンクロージャとアルミニウム シャーシ業界に注力しており、約 10,000 平方メートルの生産工場スペースを持ち、カスタムのアルミニウム エンクロージャ加工を提供しています。

標準の 52×22mm アルミニウム プロファイルから、CNC 加工で完成した電子エンクロージャまで、お客様の製品要件に応じて機械加工できます。

スマートデバイス用の52×22mmハンドヘルドターミナルアルミニウム筐体をお探しの場合は、PCB寸法、製品図面、または3Dモデルをお送りください。

お客様の製品構造に合わせた仕様、加工方法、カスタマイズプランをご確認させていただきます。
