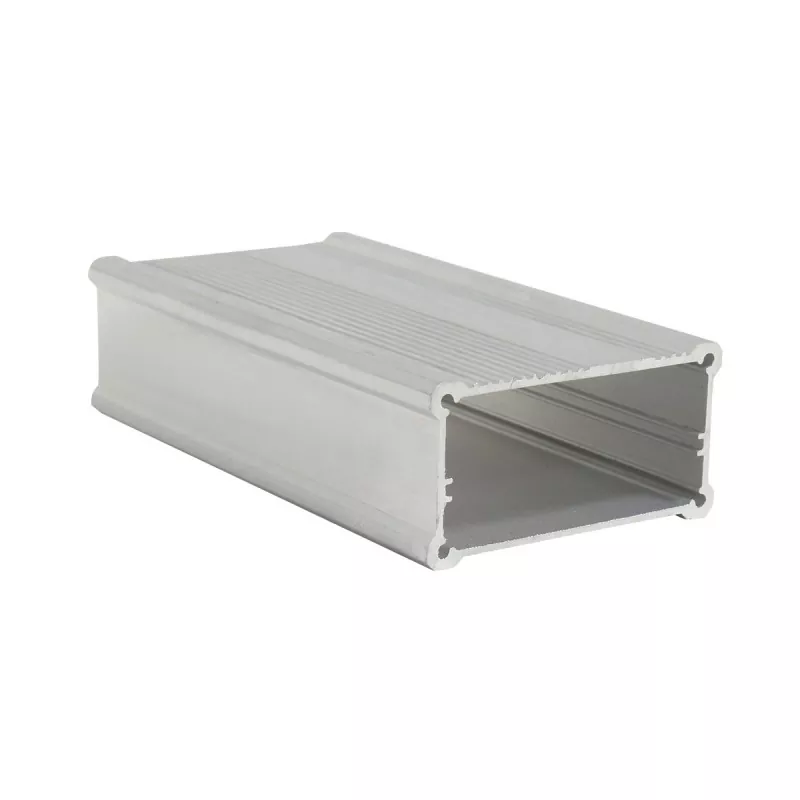

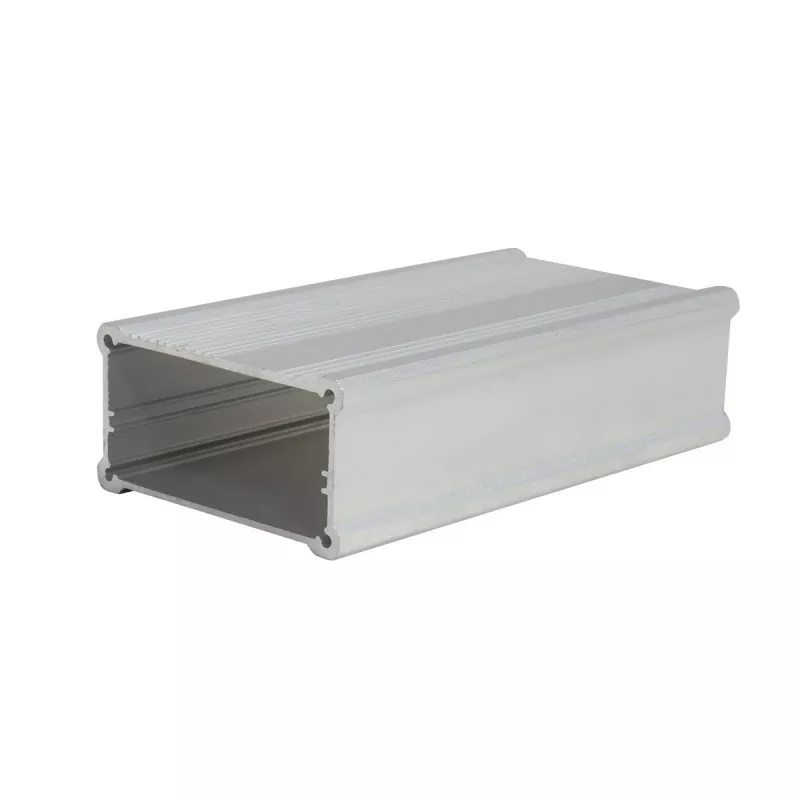

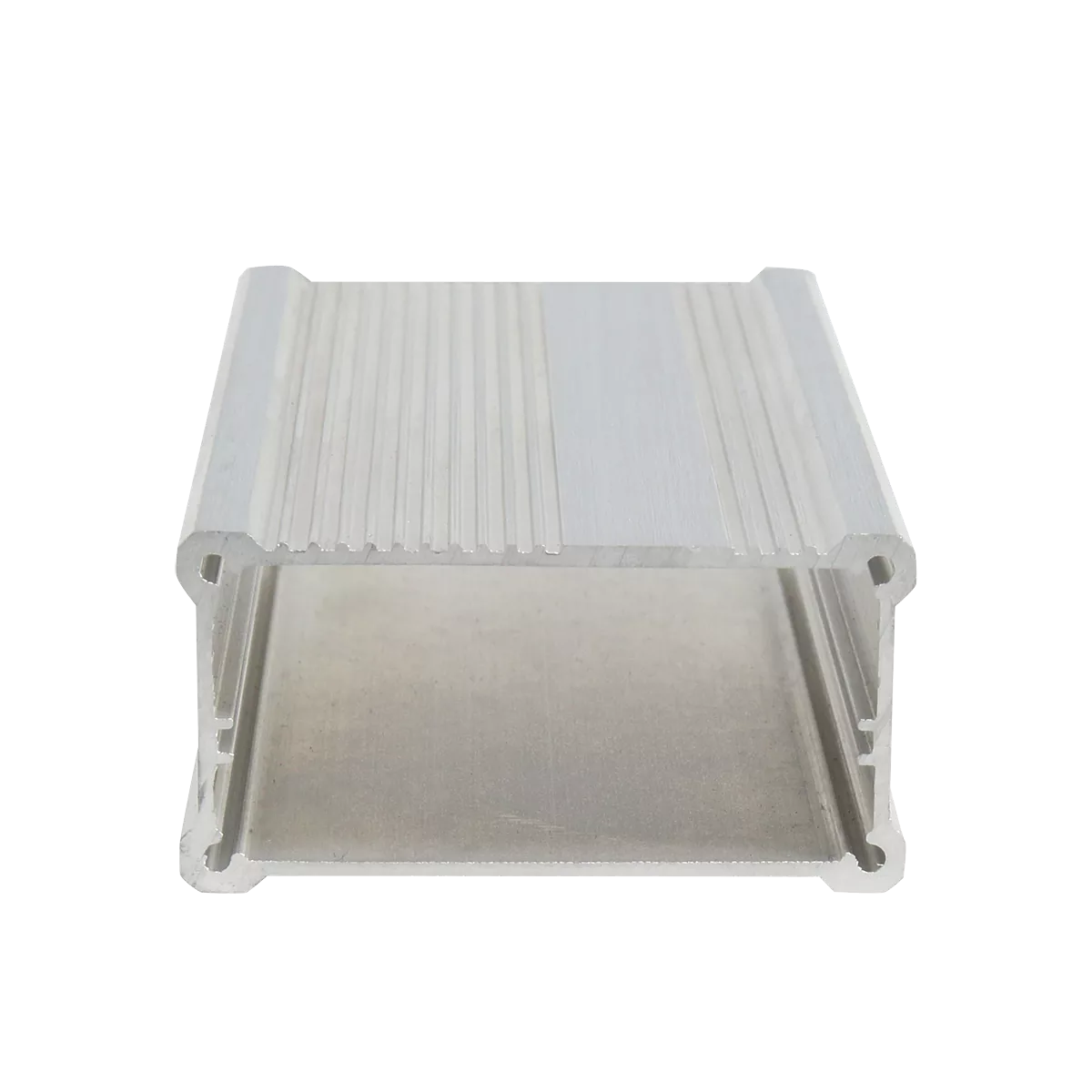

53.4×27.5mmアルミニウム電源制御モジュールハウジング

Boyuan 53.4×27.5mmアルミニウム電源制御モジュールハウジングは、アルミニウム合金押出構造で製造された中型電子機器ハウジングで、外形断面サイズは53.4mm（幅）×27.5mm（高さ）で、長さは実際の機器の要件に応じて任意にカスタマイズできます。

プラスチック製のボックスと比較して、アルミニウム合金の筐体は構造強度と金属の質感が優れており、CNC 加工によりインターフェース、取り付け穴、ネジ穴、スロットなどのカスタム構造を実現できます。

主な利点

01 | 53.4×27.5mmワイドボディ、適度なデザイン

幅53.4mm×高さ27.5mmの断面サイズにより、中型電子機器に十分な内部スペースを提供します。

幅 53.4 mm は一般的な 52 mm 仕様よりも広く、より広い PCB レイアウトとより並列したインターフェイス設計に対応し、マルチチャンネル入出力インターフェイス レイアウトをサポートします。高さ 27.5 mm は、適度なデバイスの厚さを維持しながら、スリム仕様よりも広い部品実装スペースを提供し、小型トランス、電解コンデンサ (通常高さ 20 ～ 25 mm)、リレー、および中程度の高さの部品に対応し、比較的複雑な回路システムの統合ニーズをサポートします。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。この構造は、シリーズ展開が必要なエレクトロニクス製品に特に適しています。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。高さ 27.5 mm は、小型ヒートシンクまたは中程度の高さのコンポーネントを備えたパワー デバイスに対応でき、わずかに高出力の電子機器に信頼性の高いパッケージング ソリューションを提供します。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。 Boyuan Hardware は、次のような顧客の図面に従って 53.4×27.5 mm のアルミニウム筐体に CNC 加工を実行できます。

• インターフェース開口部 (USB、RJ45、航空プラグ、BNC インターフェース、電源インターフェースなど)
• ネジ穴と位置決め穴
• ねじ穴とザグリ穴
• 放熱スロットと通気孔
• スクリーン窓の開口部
• ボタンホールとスイッチホール
• 取り付け穴と壁取り付け穴
• 溝と段差
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

53.4×27.5mmは筐体の断面仕様であり、実際の機器の寸法に合わせて製品の長さをカットできます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金は熱伝導性に優れています。 53.4mmのワイドボディ設計と27.5mmの内部スペースを組み合わせることで、小型ヒートシンクを取り付けたり、内部空気循環スペースを増やすことができ、内部コンポーネントの熱放散を効果的に助け、機器の耐用年数を延ばします。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、電子機器によりプロフェッショナルな製品の外観を与えることができます。

技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

53.4×27.5mmのアルミニウム筐体はどのような製品に適していますか?

53.4×27.5mm アルミニウム電源制御モジュール ハウジングは、ワイドボディの中程度のスペースを持つアルミニウム エンクロージャ カテゴリに属します。幅 53.4mm は一般的な 52mm 仕様よりも広く、より幅広の PCB とより多くの並列インターフェイス レイアウトをサポートします。高さ 27.5 mm により、デバイスの適度な厚みを維持しながら、スリム仕様よりも大きな内部スペースを提供します。この仕様は、計器、メーター、エレクトロニクス、通信、オートメーション、センサー、スマートカード、産業用制御、精密機械、その他の業界で広く使用されています。

1. パワーモジュール

53.4×27.5mmのワイドボディの適度なデザインは、さまざまなパワー製品に非常に適しています。

• スイッチング電源モジュール
• 電源アダプター
• 車両電源エンクロージャ
• インバータ筐体
• 整流器アルミニウムハウジング
• DC-DCコンバータモジュール
• 充電器モジュール
• AC/DC電源、安定化電源
• 通信用電源

なぜ53.4×27.5mmがパワーモジュールに適しているのですか? 電源モジュールは通常、電解コンデンサ (通常高さ 20 ～ 25 mm)、小型変圧器、ヒートシンクなどのコンポーネントを収容する必要があります。高さ 27.5mm は十分な取り付けスペースを提供し、幅 53.4mm は幅広い PCB レイアウトに対応でき、マルチチャンネル入出力インターフェイスをサポートします。また、アルミニウム合金材料はパワーデバイスの効率的な放熱にも役立ちます。

2. 産業用制御およびオートメーションモジュール

• 産業用コントローラー
• プログラマブル ロジック コントローラー (PLC) モジュール
• モーションコントロールモジュール
• モータードライブモジュール
• I/O拡張モジュール
• 自動制御装置
• 産業用制御シャーシサポートモジュール

53.4×27.5mmが産業用制御モジュールに適しているのはなぜですか? 産業用制御モジュールは通常、多くのインターフェイスとより大きなサイズの制御ボードに対応する必要があります。幅 53.4 mm は複数のインターフェイスを並べて収容でき、高さ 27.5 mm なので小さなヒートシンクを備えたパワーデバイスを取り付けることができます。

3. 通信およびネットワークモジュール

通信モジュール製品に適しています:

• 通信モジュール
• ワイヤレスプラットフォーム
• GPS/GPRS エンクロージャ
• 信号変換モジュール
• 信号ブースターエンクロージャ
• データ送信モジュール
• ビデオサーバー
• ルーター、無線受信機

幅 53.4 mm により、より多くのアンテナ インターフェイスと通信インターフェイス レイアウトに対応できます。

4. 測定器および試験装置

• 計器およびメーターのエンクロージャ
• データ収集機器
• 信号発生器エンクロージャ
• パワーアナライザ
• 試験装置
• 精密測定器

なぜ53.4×27.5mmが計測器に適しているのですか？ 測定器には、信号処理回路と複数のインターフェースを収容するために、より大きな PCB レイアウトが必要です。幅53.4mmは標準的な幅広PCBを収容でき、高さ27.5mmはトランスやリレーなどのコンポーネントを収容できます。同時に、アルミニウム合金筐体は優れた電磁シールド性能を提供します。

5. シールドボックスと干渉防止アプリケーション

53.4×27.5mm のアルミニウム製筐体は、優れた電磁シールド ソリューションとして機能します。

• 電子シールドボックス
• 干渉防止装置エンクロージャ
• 高周波モジュールのシールド

アルミニウム合金素材自体が優れた電磁シールド性能を備えており、電磁干渉を効果的に防ぎます。

6. センサーとスマートデバイス

• センサーモジュール
• データ収集端末
• スマートカードデバイス
• IoT端末

7. 医療機器および検査機器

• 医療機器の筐体
• テストモジュール
• 監視装置モジュール
• 携帯型医療機器

8. 拡声装置および音響設備

• 拡声システム設備
• 増幅回路
• オーディオ機器

何をカスタマイズできますか?

表面処理

陽極酸化処理

陽極酸化は、アルミニウム筐体に一般的に使用される表面処理方法の 1 つです。アルミニウム表面の外観と表面特性を変化させ、さまざまな色の効果を実現できます。

サンドブラスト

サンドブラストは、アルミニウム表面に均一なマットな質感を形成することができ、産業用電子機器や計器の筐体に適しています。

ブラッシング

ブラッシングにより規則的な金属の質感を形成することができ、製品に明らかなアルミニウム合金の金属の質感を維持することができます。

レーザー彫刻

53.4×27.5mm アルミニウム筐体の表面には以下の加工が可能です。

• ロゴ
• 製品型式
• インターフェースの識別
• 製品番号
• テキストとパターン

シルクスクリーン印刷

マルチカラーのロゴ、テキスト、機能識別の加工に適しています。

プロフェッショナルなアルミニウムエンクロージャのカスタム加工

標準的なアルミニウム筐体の製造だけでなく、お客様の製品構造に合わせたカスタマイズも可能です。

お客様は以下を提供するだけで済みます。

2D図面 / 3Dモデル / 実物サンプル / 製品寸法

実際の製品要件に応じた加工評価を行います。

CNC 加工は非標準要件を満たします

53.4×27.5mmの標準プロファイルでは直接満足できない製品については、後続のCNC加工によりカスタマイズが可能です。

例えば：

インターフェース開口部 + スクリーンウィンドウ + 取り付け穴 + ネジ穴 + 放熱スロット + 溝 + 段差 + ロゴ

すべて顧客の図面に従って機械加工することができます。

製品選択ガイド

PCB幅が53.4mmに近い場合

53.4×27.5mm は理想的な選択です。幅 53.4mm は、一般的な 52mm 仕様よりも十分な PCB 配線スペースと、より多くの並列インターフェイス レイアウトを提供します。

デバイスに中程度の高さのコンポーネントが含まれている場合

高さ 27.5mm には、小型トランス、電解コンデンサ (20 ～ 25mm)、リレー、および中高さのコンポーネントを収容でき、一定の内部垂直スペースを必要とする電子機器に適しています。

デバイスに良好な放熱が必要な場合

アルミニウム合金の筐体は熱伝導性に優れています。 53.4 mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱放散を効果的に支援します。

複数のインターフェースとの互換性が必要な場合

53.4mm幅は、RJ45、航空プラグ、BNC、USBなどの複数のインターフェースの並列レイアウトをサポートし、豊富なインターフェースを必要とする中型機器に適しています。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

ワークショップショー

よくある質問

1. 53.4×27.5mmのアルミニウム筐体はどのような製品に適していますか?

53.4×27.5mmは、ワイドボディの中スペースアルミニウムエンクロージャカテゴリに属し、パワーモジュール、産業用コントローラー、通信モジュール、測定器、シールドボックス、信号ブースター、車両電源エンクロージャ、ビデオサーバー、ワイヤレスプラットフォームなどに適しています。幅53.4mmは十分なPCBレイアウトスペースを提供し、高さ27.5mmは中程度の高さのコンポーネントを収容できます。

2. 筐体の長さは53.4×27.5mmですか？

No. 53.4×27.5mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。製品の長さは実機や基板の長さに合わせてカット可能です。

3. 53.4×27.5mmのアルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

4. 高さ 27.5mm に電解コンデンサを搭載できますか?

はい。一般的な電解コンデンサの高さは通常 20 ～ 25 mm ですが、内部高さ 27.5 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

5. アルミ筐体に放熱穴を開けることはできますか?

はい。 Boyuan Hardware は、顧客の図面に従って放熱スロット、通気孔、その他の放熱構造を機械加工して、機器の熱放散を支援します。

6. 航空プラグや BNC などのインターフェースは加工できますか?

お客様の図面に従って、対応するインターフェイス位置で CNC 加工を実行できます。幅 53.4 mm により、複数のインターフェイスを並べてレイアウトできます。特に加工に適しているかどうかは、界面寸法や筐体構造により確認する必要があります。

Boyuan ハードウェアを選ぶ理由

Boyuan Hardware は、20 年以上にわたってアルミニウム エンクロージャとアルミニウム シャーシ業界に注力しており、約 10,000 平方メートルの生産工場スペースを持ち、カスタムのアルミニウム エンクロージャ加工を提供しています。

標準の 53.4×27.5 mm アルミニウム プロファイルから、CNC 加工で完成した電子エンクロージャまで、お客様の製品要件に応じて機械加工できます。

53.4×27.5mm アルミニウム電源制御モジュール ハウジングをお探しの場合は、PCB 寸法、製品図面、または 3D モデルをお送りください。

お客様の製品構造に合わせた仕様、加工方法、カスタマイズプランをご確認させていただきます。
