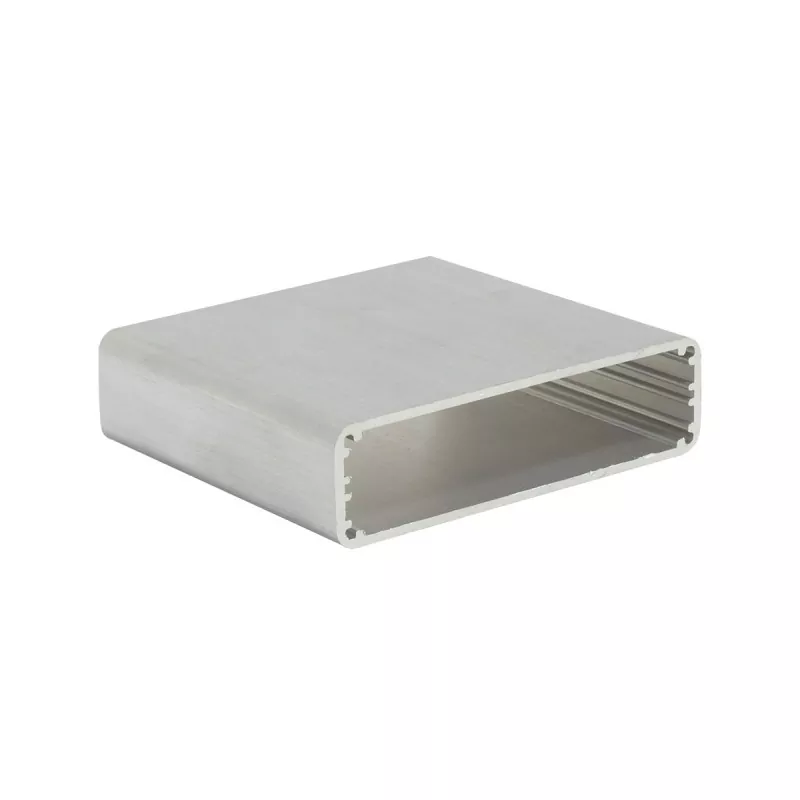

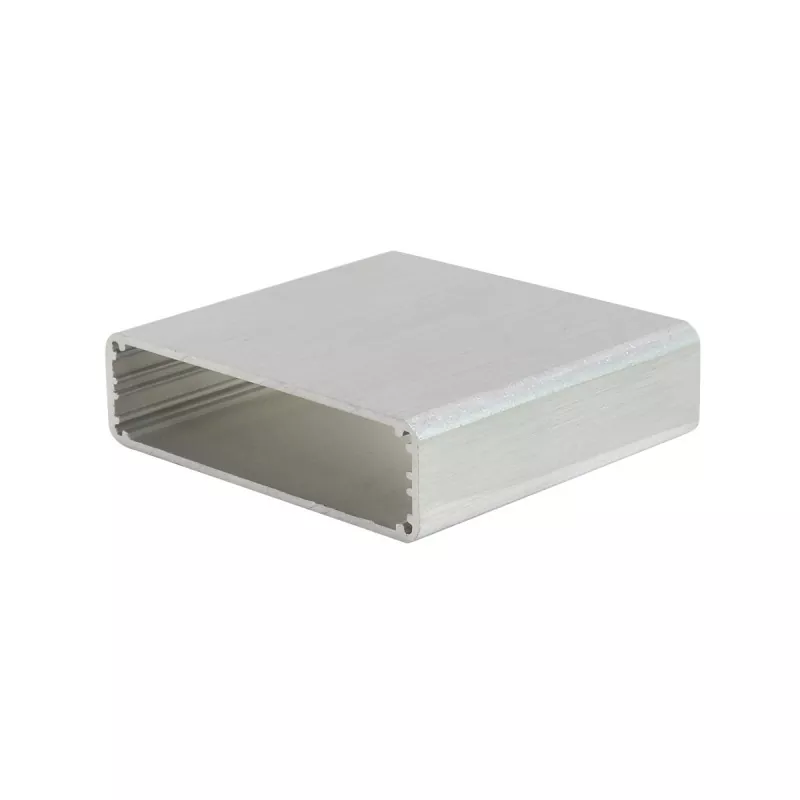

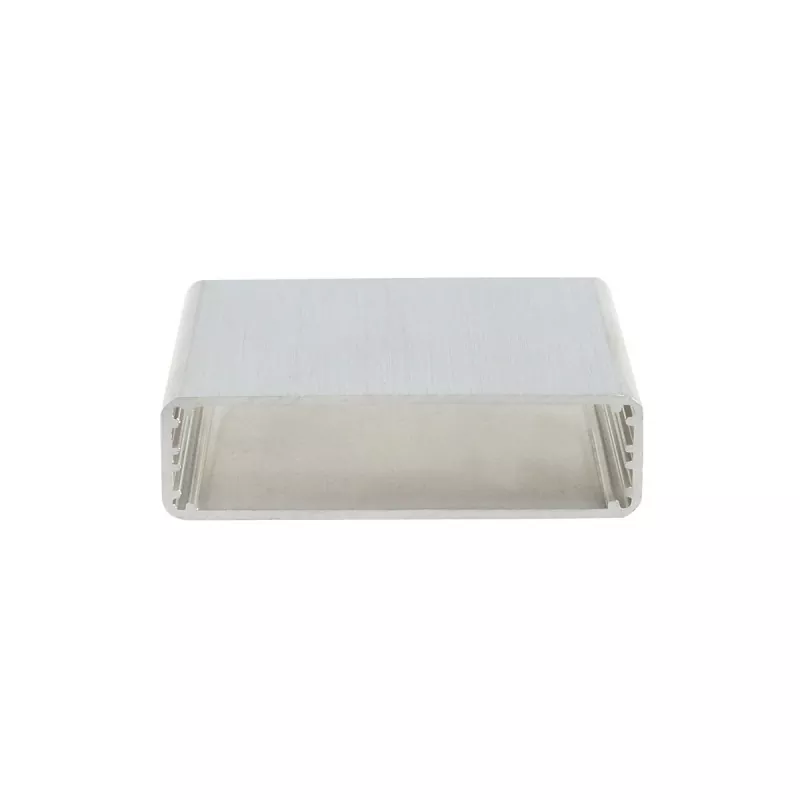

スマートデバイス用の55×15mm超スリムアルミニウム電子エンクロージャ

内部カード スロットにより、PCB をスライドさせて追加のネジなしで固定できるため、標準の 1.6 mm ボードと SMD コンポーネントを受け入れることができます。プラスチック製のハウジングと比較して、スマート デバイス用の 55 × 15 mm の超スリム アルミニウム電子エンクロージャ本体は、優れた構造強度と金属仕上げを提供し、CNC 加工されたインターフェイス、インジケータ ホール、ボタン ホール、放熱構造をサポートしています。 Boyuan Hardware は 20 年以上の経験と約 10,000 平方メートルの工場を持ち、切断、CNC、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン、検査、組み立てを提供します。

製品の利点

01 | 55×15mmの超幅広・超薄型デザイン

幅 55mm × 高さ 15mm の断面サイズは、超薄型スマート デバイスに非常にスリムなパッケージング ソリューションを提供します。

55mm幅は一般的な52mm仕様よりも広く、より大きなPCBレイアウトに対応し、より多くの機能モジュールとインターフェース設計を並列してサポートします。高さ 15 mm の超薄型は、アルミニウム エンクロージャ業界で現在入手可能な最も薄い仕様の 1 つであり、デバイスにカードのような超薄型のプロファイルを与え、製品の品質認識と技術的魅力を大幅に高めます。厚さ 15mm は、標準的な厚さ 1.6mm の PCB および表面実装コンポーネントに対応できるため、LED ストリップ コントローラーやその他の超薄型デバイスに最適です。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。 15mm の高さは、標準的な 1.6mm 厚の PCB および表面実装コンポーネントに対応できるように正確に設計されています。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。 Boyuan Hardware は、以下を含む顧客の図面に従って 55×15mm アルミニウム筐体に CNC 加工を実行できます。

• インターフェース開口部（USB、Type-C、DC電源インターフェース、端子台など）
• インジケーターライトの穴
• ボタンホール
• 取付穴と位置決め穴
• ねじ穴とザグリ穴
• 放熱構造
• 溝と段差
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

55×15mmはエンクロージャの断面仕様であり、製品の長さは実際の機器の寸法に応じてカットできます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金は熱伝導性に優れています。 55 mm 幅のボディ設計とアルミニウム エンクロージャ自体の大きな放熱面と組み合わせることで、内部パワー デバイスの熱放散を効果的に支援し、LED コントローラやその他の機器の耐用年数を延長できます。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、超薄型デバイスにさらに洗練された製品の質感を与えることができます。

08 |組み込み設置に最適

厚さ 15mm の超薄型の 55×15mm アルミニウム エンクロージャは、余分なスペースを占有することなく、LED ストリップ チャネル内、壁内、家具内、機器内などの狭いスペースへの埋め込み設置に非常に適しています。

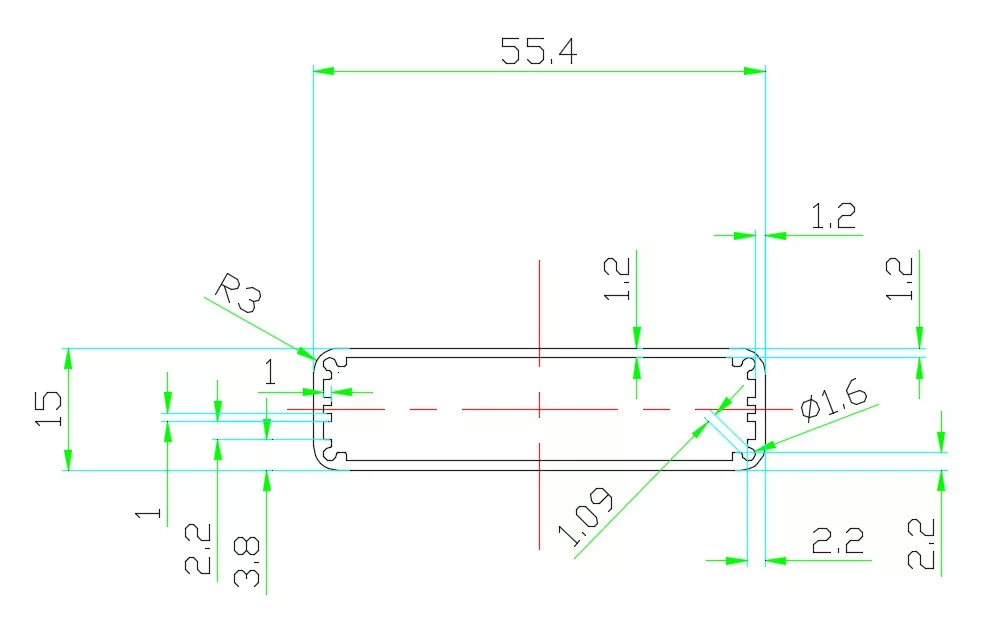

技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

55×15mmアルミニウム筐体はどのような製品に適していますか?

55×15mm は、超幅広および超薄型のアルミニウム エンクロージャ カテゴリに属します。幅 55mm は、より大型の PCB およびより多くの機能モジュールを並列して収容でき、高さ 15mm はカードのような超薄型プロファイルを実現します。高さ 15 mm の超薄型はこの仕様の中心的な特徴であり、業界で最も薄いアルミニウム エンクロージャの 1 つとなり、特に極度の厚さ要件が必要な超薄型スマート デバイスや LED 制御製品に適しています。

1. LED ストリップ コントローラーと調光器

55×15mm は、LED ストリップ コントローラーにとって理想的なパッケージング ソリューションです。

• LEDストリップコントローラー
• RGB/RGBW調光コントローラー
• DMX512 デコーダ
• SPI信号アンプ
• 0-10V/PWM調光器
• スマート照明制御モジュール
• 単色/カラーLEDコントローラー
• 定電圧/定電流LEDドライバーモジュール

なぜ 55×15mm が LED ストリップ コントローラーに適しているのですか? LED ストリップ コントローラーは通常、LED チャンネルと並べて設置するか、設置スペースが非常に限られているストリップ チャンネル内に埋め込む必要があります。高さ 15 mm の超薄型により、コントローラーは標準 LED チャンネル (通常高さ 12 ～ 16 mm) 内に簡単に配置したり、表面から突出することなくストリップの背面に取り付けたりすることができます。幅 55mm はより広い PCB に対応でき、複数の出力インターフェイス (RGBW 4 チャネル) の並列レイアウトをサポートします。アルミニウム合金の筐体は、ドライバーチップとMOSトランジスタからの熱の放散に役立ち、コントローラーの耐用年数を延ばします。 52×13mmの仕様と比較して、55×15mmは幅が広く、高さがわずかに高く、より広い適用性を持つわずかに背の高いコンポーネントに対応します。

2. 電子値札と電子ラベル

• スーパーマーケットの電子値札
• 倉庫の電子ラベル
• スマート棚ラベル
• ESL電子棚ラベル
• 小売表示ラベル

なぜ55×15mmが電子値札に適しているのですか？ 電子値札は棚の端に取り付ける必要があり、厚さについては非常に高い要件が求められます。厚さ 15 mm の超薄型により、値札は棚のスペースをほとんど占有せず、幅 55 mm なので、より大きな電子ペーパー画面 (4.2 インチ/5.8 インチなど) や制御回路基板にも対応できます。

3. ワイヤレス充電器

• デスクトップワイヤレス充電器
• 車載ワイヤレス充電モジュール
• 内蔵ワイヤレス充電パッド
• マルチデバイスワイヤレス充電パネル

幅55mmには標準のワイヤレス充電コイル(直径約45～50mm)を収容でき、厚さ15mmにより超薄型の充電器設計が可能になります。

4. 超薄型センサーモジュール

• 超薄型光電センサー
• 赤外線人体センシングモジュール
• 照度センサー
• 温度および湿度センサー
• 超音波距離測定モジュール
• PM2.5検知モジュール

5. Bluetooth ビーコンと測位タグ

• Bluetooth ビーコン
• 屋内位置決めタグ
• 資産追跡タグ
• 紛失防止デバイス

厚さ15mmの極薄なので、壁や棚、機器の表面などに簡単に貼り付けることができます。

6. スマートソケットとスマートスイッチパネル

• スマートソケットエンクロージャ
• WiFiスマートスイッチモジュール
• Zigbee/Z-wave制御モジュール
• スマートホームのコントロールパネル

幅55mmは標準パネル寸法と一致し、厚さ15mmの超薄さにより、パネルは非常にスリムなプロファイルを実現します。

7. LED ディスプレイ制御カード

• 小型 LED コントロール カード
• 受け取りカードを表示する
• 非同期制御カード

8. 超薄型電源とアダプター

• 超薄型電源アダプター
• LEDドライバー用電源
• 急速充電モジュールのエンクロージャ
• DC-DC変換モジュール

9. スマートホーム制御モジュール

• スマートカーテン制御モジュール
• スマート照明制御モジュール
• 環境監視端末

55×15mm アルミニウム筐体では何をカスタマイズできますか?

表面処理

陽極酸化処理

陽極酸化は、アルミニウム筐体に一般的に使用される表面処理方法の 1 つです。アルミニウム表面の外観と表面特性を変化させ、さまざまな色の効果を実現できます。

サンドブラスト

サンドブラストは、アルミニウム表面に均一なマットな質感を形成することができ、産業用機器やスマートホームの筐体に適しています。

ブラッシング

ブラッシングにより規則的な金属の質感を形成することができ、製品に明らかなアルミニウム合金の金属の質感を維持することができます。

レーザー彫刻

55×15mm アルミニウム エンクロージャの表面には次のような加工が可能です。

• ロゴ
• 製品型式
• インターフェースの識別
• 製品番号
• テキストとパターン

シルクスクリーン印刷

マルチカラーのロゴ、テキスト、機能識別の加工に適しています。

プロフェッショナルなアルミニウムエンクロージャのカスタム加工

標準的なアルミニウム筐体の製造だけでなく、お客様の製品構造に合わせたカスタマイズも可能です。

お客様は以下を提供するだけで済みます。

2D図面 / 3Dモデル / 実物サンプル / 製品寸法

実際の製品要件に応じた加工評価を行います。

CNC 加工は非標準要件を満たします

55×15mmの標準プロファイルでは直接満足できない製品については、後続のCNC加工によりカスタマイズが可能です。

例えば：

インターフェース開口部 + インジケーターライト穴 + ボタン穴 + 放熱スロット + 取り付け穴 + 溝 + 段差 + ロゴ

すべて顧客の図面に従って機械加工することができます。

製品選択ガイド

デバイスに極端な厚さの要件がある場合

15mm は、アルミニウム エンクロージャ業界で現在入手可能な最も薄い仕様の 1 つで、LED ストリップ コントローラー、電子値札、ワイヤレス充電器、および非常に高い厚さの要件が必要なその他の製品に適しています。

PCB幅が55mmに近い場合

55×15mm は理想的な選択です。55mm 幅は十分な PCB 配線スペースと機能モジュールのレイアウトを提供し、52mm 仕様より 3mm 幅が広く、より大型の PCB に対応します。

LED チャンネル内に取り付ける必要がある場合

15mm の超薄型の高さは標準 LED チャンネル寸法 (一般に高さ 12 ～ 16mm) に一致しており、コントローラーが表面から突出することなく LED チャンネル内に完全に収まります。

組み込みインストールが必要な場合

厚さ15mmの超薄型なので、LEDチャンネル内、壁内、家具内、機器内などの狭いスペースでも場所を取らずに設置できます。

棚や壁に取り付ける必要がある場合

厚さ15mmの超薄型なので、棚の端や壁面に簡単に取り付けることができ、スペースをとらず、見た目もすっきりとエレガントです。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

ワークショップショー

よくある質問

1. 55×15mm アルミニウム筐体はどのような製品に適していますか?

55×15mmは、超幅広超薄型アルミニウム筐体のカテゴリに属します。主要なアプリケーションには、LED ストリップ コントローラ、電子値札、ワイヤレス充電器、Bluetooth ビーコン、超薄型センサー、スマート ソケット、スマート スイッチ パネル、ディスプレイ コントロール カードなどが含まれます。高さ 15 mm の超薄型アルミニウム エンクロージャは、業界で最も薄いアルミニウム エンクロージャの 1 つであり、極度の厚さ要件を持つ超薄型スマート デバイスに適しています。

2. 筐体の長さは55×15mmですか？

No. 55×15mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。製品の長さは実機や基板の長さに合わせてカット可能です。

3. 55×15mmはLEDストリップコントローラーに適していますか?

非常に適しています。高さ 15mm の超薄型は標準 LED チャンネル (通常高さ 12 ～ 16mm) 内に簡単に収まり、幅 55mm は幅の広いコントローラー PCB と複数の出力インターフェイスに対応できます。アルミニウム合金の筐体はドライバー チップと MOS トランジスタからの熱の放散に役立ち、LED コントローラーにとって理想的なパッケージング ソリューションとなります。

4. 55×15mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

5. 15mm の高さは PCB に対応できますか?

はい。 15mm の高さは、標準的な 1.6mm 厚の PCB および表面実装コンポーネントに対応できるように正確に設計されています。 PCB の厚さとコンポーネントの高さに応じて、具体的な確認が必要です。

6. 55mm幅と52mm幅の違いは何ですか?

55mm は一般的な 52mm 仕様より 3mm 幅が広く、より大型の PCB またはより多くの並列インターフェイス レイアウトに対応し、特に幅広の PCB または複数の出力チャネルを必要とする LED コントローラーに適しています。

7. アルミニウム筐体に Type-C インターフェースの穴を開けることはできますか?

はい。 Boyuan Hardware は、顧客の図面に従って、Type-C、USB、DC 電源インターフェースなどのさまざまなインターフェース開口部を正確に機械加工できます。

8. ロゴは作成できますか?

はい。ロゴの加工方法は、レーザー彫刻やシルク印刷など、商品に合わせて選択可能です。

9. 異なる色を選択できますか?

はい。スマートデバイス用の55×15mmの超薄型アルミニウム電子エンクロージャは、陽極酸化などのプロセスを通じてさまざまな外観効果を実現でき、顧客の要件に応じて色を任意にカスタマイズできます。

10. サンプルを先に作成することはできますか?

プロジェクトの要件に応じてサンプル加工を実行できます。量産前にサンプルの寸法、穴の位置、組み立て、表面効果を確認することをお勧めします。
