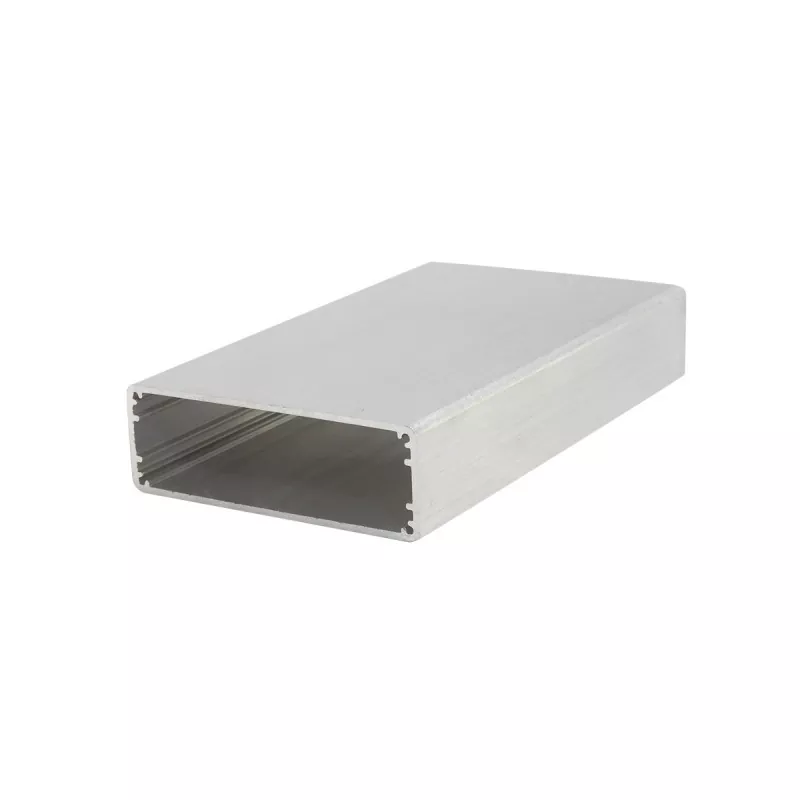

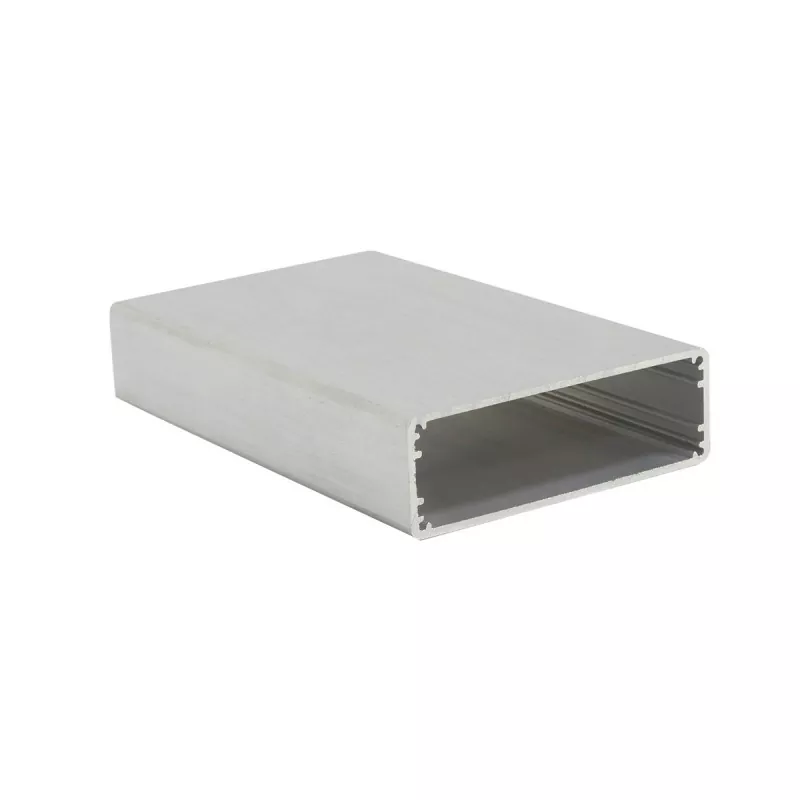

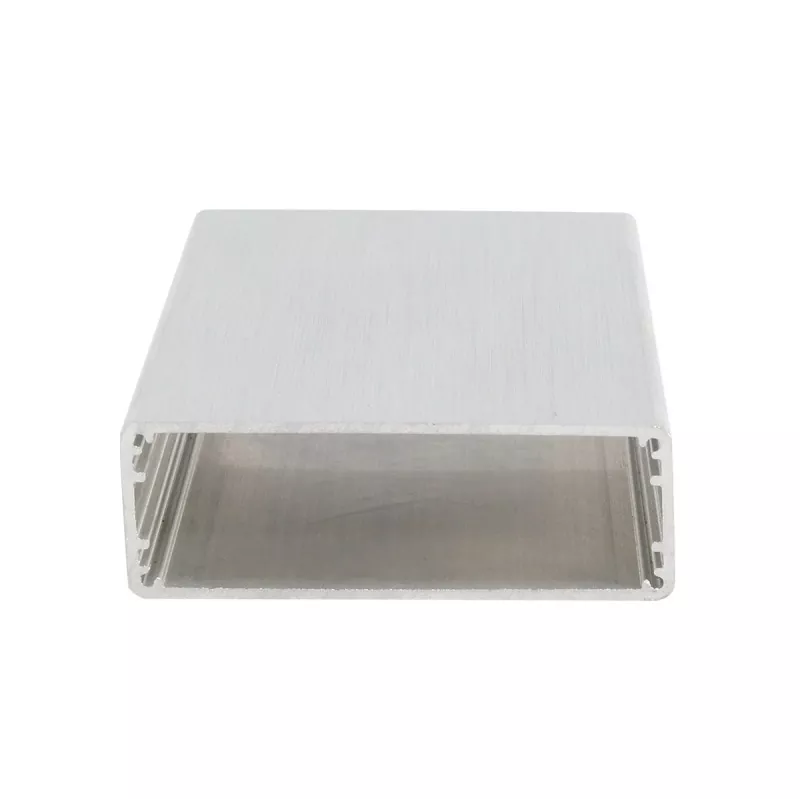

60×20mm GPS追跡および通信アルミニウムハウジング

プラスチックハウジングと比較して、アルミニウムボディは優れた構造強度と金属仕上げを提供し、CNC 加工されたインターフェース、取り付け穴、ネジ穴、SMA アンテナ穴、放熱スロットをサポートしています。 Boyuan Hardware は 20 年以上の経験と約 10,000 平方メートルの工場を持ち、切断、CNC、穴あけ、タッピング、表面処理、レーザー彫刻、シルクスクリーン、検査、組み立てを提供します。

主な利点

01 |幅60×20mmのスリムデザイン

幅60mm×高さ20mmの断面サイズにより、電子機器に十分な実装スペースを提供します。

幅60mmは一般的な52～58mm仕様よりも広く、より大きなPCBレイアウトに対応し、より多くの機能モジュールとインターフェース設計を並列してサポートし、マルチチャンネル入出力レイアウト要件を満たします。高さ 20mm は、スリムなデバイスの外観を維持しながら、十分な部品実装スペースを提供し、電解コンデンサ (通常高さ 16 ～ 18mm)、小型トランス、リレー、および中高さの部品を収容でき、比較的複雑な回路システムの統合ニーズをサポートします。

02 |アルミ押出構造

エンクロージャ本体はアルミニウム合金異形押出成形により形成されています。アルミニウム押出エンクロージャの断面サイズは固定されていますが、長さは実際の製品の要件に応じてカットできます。したがって、同じ仕様のエンクロージャは、異なる長さの PCB および電子モジュールに適応できます。この構造は、シリーズ展開が必要なエレクトロニクス製品に特に適しています。

03 | PCB実装に最適

アルミニウム押出成形の電子エンクロージャは、PCB やその他の電子部品を取り付けるために、内部構造に応じて対応する取り付けスロットや支持構造を備えて設計できます。内部には基板カードスロットが標準装備されており、追加のネジなしで基板を直接挿入して固定できます。

04 | CNCカスタム加工サポート

標準プロファイルは出発点にすぎません。 Boyuan Hardware は、以下を含む顧客の図面に従って 60×20mm アルミニウム筐体に CNC 加工を実行できます。

• インターフェイス開口部 (USB、RJ45、航空プラグ、BNC インターフェイス、電源インターフェイス、SMA アンテナ インターフェイスなど)
• ネジ穴と位置決め穴
• ねじ穴とザグリ穴
• 放熱スロットと通気孔
• スクリーン窓の開口部
• ボタンホールとスイッチホール
• 取り付け穴と壁取り付け穴
• 溝と段差
• 面取り
• その他のカスタム構造

05 |製品に合わせて長さをカスタマイズ可能

60×20mmは筐体の断面仕様であり、実際の機器の寸法に合わせて製品の長さをカットできます。具体的な加工可能長さは、材質、表面処理、製品の要求に応じて確認されます。

06 |効率的な放熱性能

アルミニウム合金は熱伝導性に優れています。 60mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱を効果的に放散し、機器の耐用年数を延ばすことができます。

07 |構造と外観を兼ね備えた金属製エンクロージャ

アルミニウム合金は、自然な金属の質感を保ちながら、軽量で優れた構造性能を備えています。ブラッシング、サンドブラスト、陽極酸化などの表面処理により、さまざまな外観効果が得られ、電子機器によりプロフェッショナルな製品の外観を与えることができます。

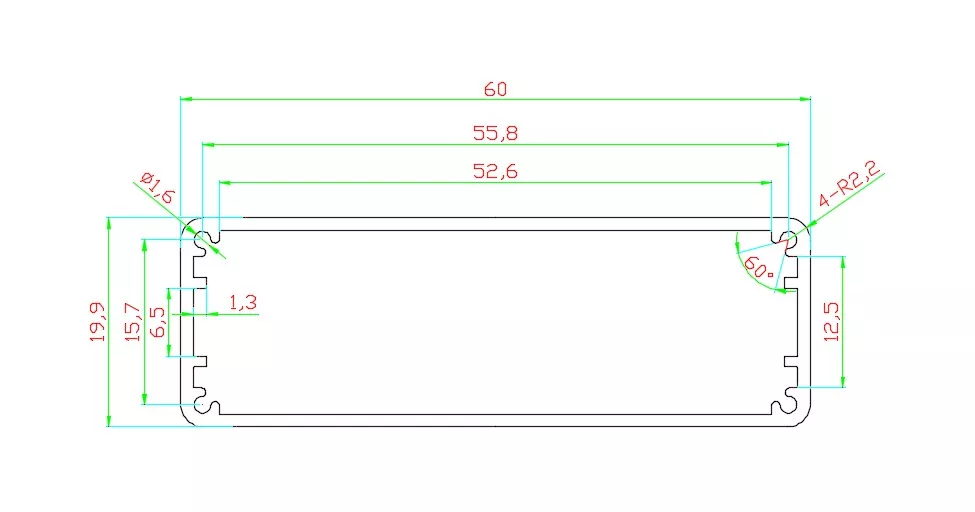

技術仕様

注記： 特定の材料グレード、壁厚、長さの範囲、寸法公差、および表面処理の色は、実際の製品の図面および注文要件の影響を受けるものとします。

60×20mmアルミニウム筐体はどのような製品に適していますか?

60×20mm GPS 追跡および通信アルミニウム ハウジングは、ワイドボディのスリムなアルミニウム エンクロージャ カテゴリに属します。幅 60mm は、より大型の PCB やより多くの機能モジュールを並列して収容できます。高さ20mmにより、スリムな外観を維持しながら、十分な内部スペースを確保します。この仕様は、GPS 測位、自動車エレクトロニクス、通信、計器およびメーター、産業用制御、パワー エレクトロニクス、およびその他の業界で広く使用されています。

1. GPS/GPRSモジュールと位置追跡装置

60×20mm は、GPS/GPRS モジュールおよび位置追跡装置に最適なパッケージング ソリューションです。

• GPS/GPRSモジュールエンクロージャ
• 車両用GPSトラッカー/車両用端末
• 資産の位置決めおよび追跡デバイス
• 自動車モータートラッカー
• 屋外測位モジュール
• IoT測位端末

なぜ 60×20mm が GPS トラッカーに適しているのですか? GPS 追跡デバイスには、GPS モジュール、通信モジュール、アンテナ、バッテリーを収容するために、より広い PCB レイアウトが必要です。幅60mmで取付スペースに余裕があり、厚さ20mmなので車内や設備の目隠しに最適です。 GPS 車載端末や車載 GPS 測位などの製品には、放熱と筐体表面に関する高い基準があり、アルミニウム合金筐体はその基準を正確に満たしています。

2. 通信モジュールおよび無線機器

• 通信モジュール
• ワイヤレスプラットフォーム
• 信号変換モジュール
• 信号ブースターエンクロージャ
• 無線プラットフォーム端末
• データ送信モジュール
• ビデオサーバー
• ルーター、無線受信機
• 光トランシーバーエンクロージャ

幅は一般的な仕様よりも広い60mmで、より多くのアンテナインターフェースや通信インターフェースを並べて設置できます。

3. 計器、メーター、測定器

• 計器およびメーターのエンクロージャ
• データ収集機器
• 信号発生器エンクロージャ
• 試験装置
• 精密測定器

アルミニウム合金の筐体は計器やメーターを適切に保護し、不要な外部環境要因の影響を軽減し、耐用年数を延ばします。

4. シールドボックスと干渉防止アプリケーション

60×20mm のアルミニウム製エンクロージャは、優れた電磁シールド ソリューションとして機能します。

• 電子シールドボックス
• 干渉防止装置エンクロージャ
• 高周波モジュールのシールド
• 精密回路保護ボックス

アルミニウム合金素材自体が優れた電磁シールド性能を備えており、電磁干渉を効果的に防ぎます。

5. パワーモジュール

• 車両電源エンクロージャ
• インバータ筐体
• 整流器アルミニウムハウジング
• DC-DCコンバータモジュール
• スイッチング電源モジュール

6. 産業用制御およびオートメーションモジュール

• 産業用コントローラー
• プログラマブル ロジック コントローラー (PLC) モジュール
• モーションコントロールモジュール
• I/O拡張モジュール
• 自動制御装置

7. 医療機器

• 医療機器の筐体
• テストモジュール
• 監視装置モジュール
• 携帯型医療機器

8. 拡声装置および音響設備

• 拡声システム設備
• 増幅回路
• オーディオ機器

60×20mm アルミニウム筐体では何をカスタマイズできますか?

製品選択ガイド

PCB幅が60mmに近い場合

60×20mm は理想的な選択です。幅 60mm は、より十分な PCB 配線スペースとより多くの並列インターフェイス レイアウトを提供し、一般的な 52 ～ 58mm 仕様よりも幅が広いです。

デバイスが GPS/GPRS モジュールまたは位置トラッカーの場合

60×20mm は、GPS 車載端末や位置追跡装置の標準的なサイズ仕様です。幅60mmにはGPSモジュール、通信モジュール、バッテリーを収納でき、厚さ20mmは隠して車内に設置するのに適しています。

デバイスに中程度の高さのコンポーネントが含まれている場合

高さ 20mm には、電解コンデンサ (16 ～ 18mm)、小型トランス、リレー、および中高さのコンポーネントを収容でき、一定の内部垂直スペースを必要とする電子機器に適しています。

デバイスにスリムな外観が必要な場合

高さ 20mm はスリムな外観を維持しながら十分な内部スペースを確保し、美しさと機能的な完成度を両立させています。

複数のインターフェースとの互換性が必要な場合

60mm幅は、RJ45、航空プラグ、BNC、USB、SMAアンテナ・インターフェースなどの複数のインターフェースの並列レイアウトをサポートし、豊富なインターフェースを必要とする通信および測定機器に適しています。

デバイスに良好な放熱が必要な場合

アルミニウム合金の筐体は熱伝導性に優れています。 60mm のワイドボディ設計と組み合わせることで、内部コンポーネントの熱放散を効果的に支援します。

プリント基板の長さが異なる場合

プロファイルは製品の長さに応じて切断でき、同じ断面仕様で異なる長さの製品に適応できます。

ワークショップショー

よくある質問

1. 60×20mmのアルミニウム筐体はどのような製品に適していますか?

60×20mmはワイドボディのスリムアルミ筐体カテゴリに属します。コアアプリケーションには、GPS/GPRSモジュール、車両端末、測位追跡装置、通信モジュール、信号ブースター、計器およびメーター、シールドボックス、ビデオサーバー、ワイヤレスプラットフォーム、インバーターエンクロージャなどが含まれます。幅60mmは十分なPCBレイアウトスペースを提供し、高さ20mmはスリムな外観を維持しながら中程度の高さのコンポーネントに対応します。

2. 筐体の長さは60×20mmですか？

No. 60×20mm は、エンクロージャーの断面サイズ (幅×高さ) を指します。製品の長さは実機や基板の長さに合わせてカット可能です。

3. 60×20mm アルミニウム筐体の長さはカスタマイズできますか?

はい。アルミ押出筐体の長さは製品の要件に応じてカットできます。具体的な長さは材質、表面処理、製品構造と組み合わせてご確認ください。

4. 高さ 20mm に電解コンデンサを搭載できますか?

はい。一般的な電解コンデンサの高さは通常 16 ～ 18 mm ですが、内部高さ 20 mm で完全に収容できます。コンポーネントの寸法に応じて、具体的な確認が必要です。

5. 幅60mmと52～58mmの違いは何ですか？

60mm は一般的な 52 ～ 58mm 仕様よりも幅が広く、より大きな PCB またはより並列したインターフェイス レイアウトに対応し、GPS モジュールや通信モジュールなど、より広い PCB またはマルチチャネル入出力インターフェイスを必要とする機器に特に適しています。

6. 60×20mmはGPS車載端末に適していますか?

非常に適しています。 GPS 車載端末は、測位モジュールと通信モジュールを収容するために、より広い PCB レイアウトを必要とします。幅60mmは十分なスペースを提供し、厚さ20mmは車内の隠し設置に適しており、アルミニウム合金筐体は放熱要件を満たしています。

7. アルミニウム筐体に放熱穴を開けることはできますか?

はい。 Boyuan Hardware は、顧客の図面に従って放熱スロット、通気孔、その他の放熱構造を機械加工して、機器の熱放散を支援します。

8. SMA アンテナ インターフェイスは機械加工できますか?

お客様の図面に従って、対応するインターフェイス位置で CNC 加工を実行できます。 60mm幅なので、複数のインターフェースを並べてレイアウトできます。特に加工に適しているかどうかは、界面寸法や筐体構造により確認する必要があります。

9. PCBは取り付けられますか?

はい。 60×20mm GPS追跡および通信アルミニウムハウジングには内部回路基板カードスロットが標準装備されており、追加のネジを使用せずにPCBを直接挿入して固定できます。プリント基板の寸法や実装方法に応じて、対応する実装構造も設計できます。

10. エンドプレートはカスタマイズできますか?

はい。エンドプレートの寸法、穴位置、構造は製品の要求に応じて加工できます。
