電子機器用34.9mm薄型アルミ押出シャーシ

アルミプロファイル構造を採用した34.9mm薄型電子機器用アルミ押出シャーシ。シャーシの高さは 34.9mm に固定されており、長さと幅は PCB 寸法、内部コンポーネントのレイアウト、および機器の設置要件に応じてカスタマイズできます。

シャーシの内部には PCB カード スロットと取り付け溝があり、PCB の位置決め、内部モジュールの取り付け、構造的な固定に使用できます。アルミプロファイル自体に一定の放熱機能があり、製品構造と合わせて放熱スペースを確保します。

高さ34.9mmの超薄型シャーシは、従来の超薄型シャーシと比較して、薄型を維持しながら、PCB、インターフェース、および内部電子部品の実装スペースをより広く確保しており、コンパクトな寸法と内部実装スペースのバランスが必要な電子機器に最適です。

製品構造

設計上の利点

1. 34.9mmの固定高さ、薄型電子機器に最適

シャーシの高さは 34.9mm と比較的低く、装置が占有する全体のスペースを削減できます。

通常の高さの電子シャーシと比較して、この薄型構造は、デバイスの厚さ、実装高さ、または全体積の要件があるアプリケーションに適しています。

2. 機器の要件に合わせて長さと幅をカスタマイズ可能

製品の高さは34.9mmで固定されていますが、長さと幅は固定寸法ではありません。

適切な長さと幅は次のように決定できます。

• プリント基板の寸法
• コンポーネントのレイアウト
• インターフェースの数
• 内部取付位置
• 装置全体の寸法
• 取付スペース

したがって、同じ 34.9mm プロファイル構造を異なるサイズの電子機器に使用できます。

3. 回路基板の取り付けに便利な内蔵 PCB カード スロット

シャーシ内部にはカードスロット構造があり、PCBの位置決めや実装に使用できます。

ネジポストのみで基板を固定する場合と比べ、カードスロット構造により基板を筐体内部構造に沿って配置できるため、内部レイアウトもきれいに保つことができます。

4. 内部取り付け溝によりモジュール式レイアウトが容易

内部取り付け溝を使用して、次のようなさまざまな内部構造部品を取り付けることができます。

• プリント基板
• 取付金具
• 電子モジュール
• コンポーネントの固定

限られた高さ内に複数のコンポーネントを配置する必要がある機器の場合、取り付け溝により、より柔軟な内部構造設計が可能になります。

5. 構造強度と放熱性を両立したアルミプロファイル構造

アルミニウム プロファイルのシャーシ ボディは、内部の電子コンポーネントを保護するだけでなく、安定した構造サポートも提供します。

アルミニウムは熱伝導性に優れており、プロファイル自体の構造と相まって、ある程度の放熱性が必要な電子機器への使用が可能です。

6. フロントパネルとリアパネルはCNC加工可能

フロントパネルとリアパネルは、最終的なデバイスインターフェイスのレイアウトに従って加工できます。たとえば、次のようになります。

• USBインターフェース穴
• 電源インターフェースの穴
• 通信インターフェース穴
• インジケーターライトの穴
• ボタンホール
• 取付穴
• その他の特殊な形状の開口部

これにより、シャーシを特定の電子デバイスのインターフェイス レイアウトに適合させることができます。

技術仕様

適用分野

1. 小型データ収集デバイス

PCB、インターフェイス、データ収集モジュールを取り付ける必要がある小型電子デバイスに適しています。

薄型 34.9 mm 構造は、デバイス全体の体積の制御に役立ち、カスタマイズ可能な長さと幅は PCB とインターフェイスのレイアウトに応じて調整できます。

2. 通信およびインターフェースモジュール

通信インターフェース、信号変換、接続型電子モジュールに適しています。

フロントパネルとリアパネルはインターフェイスの数とタイプに応じて CNC 加工でき、内部カードスロットは PCB の位置決めに使用できます。

3. 組み込み電子デバイス

機器、制御キャビネット、またはその他の限られたスペース内に取り付ける必要がある電子モジュールの場合、薄型シャーシにより取り付けスペースの要件を削減できます。

4. 産業用電子モジュール

制御モジュール、インターフェースモジュール、データ処理モジュールなど、独立したシャーシ保護を必要とする一部の小型産業用電子モジュールに適しています。

5. IoTとスマート電子デバイス

PCB、通信モジュール、インターフェイスをコンパクトなシャーシに統合する必要がある電子デバイスの場合、高さ 34.9 mm によりデバイスの寸法と内部スペースのバランスを実現できます。

カスタマイズ可能な項目

製造工程

顧客が寸法/図面を提供する

↓

34.9mmの固定高さと長さ/幅の寸法を確認します

↓

PCB、インターフェース、内部実装要件を確認する

↓

アルミ形材加工

↓

長さカット

↓

3軸CNC加工

↓

前後パネルの加工

↓

表面処理

↓

部品検査

↓

シャーシアセンブリ

↓

完成品検査

↓

梱包と発送

製造上の利点

20年以上のアルミニウム製品製造の経験

Boyuan Hardware は 20 年以上にわたり、アルミニウム製品およびアルミニウム プロファイル関連製品の製造に深く従事しており、アルミニウム プロファイル シャーシ、アルミニウム エンクロージャ、CNC 機械加工部品、その他の製品の生産経験があります。

約10,000㎡の生産拠点

工場の生産面積は約10,000㎡で、アルミ製品加工、CNC加工、穴あけ、タップ加工、表面処理、組立、検査が可能です。

約既存の金型 300 セット

同社は約 300 セットの既存の金型を保有しており、さまざまな仕様のアルミニウム形材製品の製造および開発に使用できます。

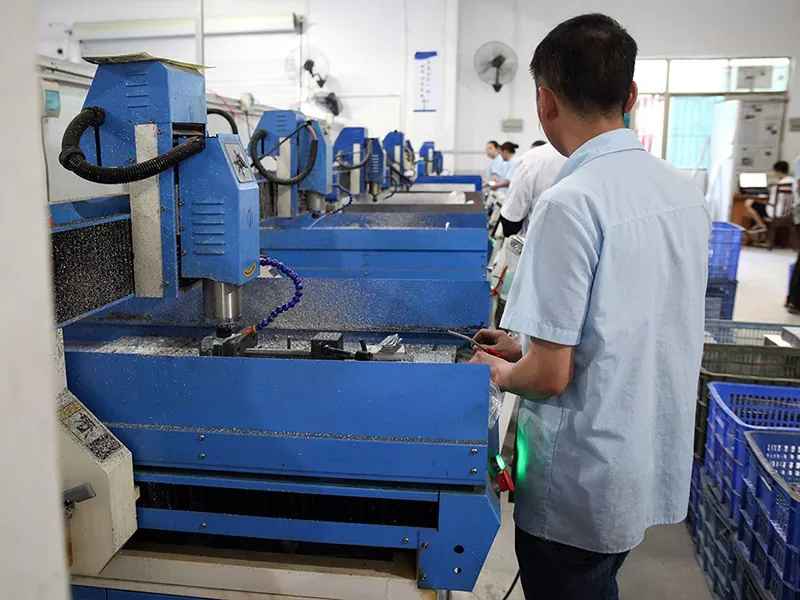

3軸CNC加工

現在、3軸CNC加工が主に使用されており、製品図面に従ってシャーシパネルやプロファイルの穴あけ、タップ、開口などの加工を完了できます。

品質検査

製造中に、製品要件に応じて次のような対応する検査を実行できます。

• 原材料および形状の外観検査
• 長さ寸法検査
• CNC加工寸法検査
• 穴位置検査
• ねじ山検査
• パネル外観検査
• 表面処理外観検査
• 組立検査
• 完成品の外観検査

明示的な寸法公差要件がある製品については、顧客の図面と技術要件に従って検査を実行できます。
