電子アプリケーション向けの 35mm コンパクトなアルミニウム押出シャーシ

アルミプロファイル構造を採用した電子用途向け35mmコンパクトアルミ押出シャーシです。高さは35mmに固定されており、長さと幅はPCB寸法、内部部品のレイアウト、および機器の設置要件に応じてカスタマイズできます。

シャーシ内部には PCB カード スロットと取り付け溝があり、PCB の位置決めや内部電子モジュールや構造部品の取り付けに使用されます。同時に、アルミニウムプロファイル構造は一定の放熱能力を備えており、小型電子機器の構造サポートと基本的な放熱ニーズを満たします。

高さ35mmのコンパクトなボディは、ある程度の内部実装スペースを必要としつつ、装置全体の体積を制御する必要がある電子機器に適しています。シャーシの長さと幅をカスタマイズすることで、シャーシの寸法を実際の PCB と内部コンポーネントのレイアウトにさらに近づけることができます。

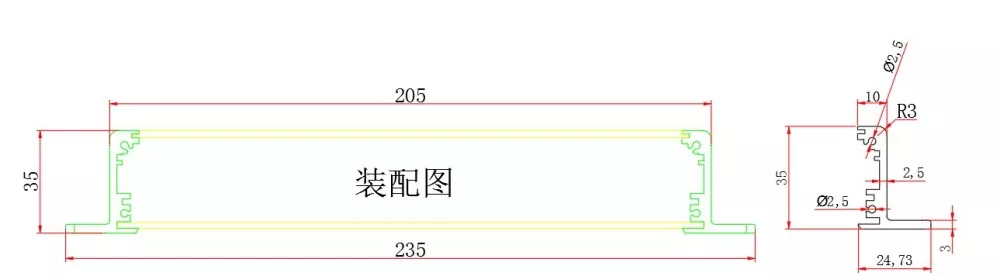

製品構造

構造ロジック

35mm固定高さ → 長さと幅のカスタマイズ → PCBカードスロット → 内部取り付け溝 → 放熱構造 → フロントパネルとリアパネルの加工 → シャーシ組み立て

主な利点

1. 35mmの固定高さ、コンパクトな寸法と内部スペースのバランス

高さ 35mm は、比較的コンパクトなデバイス プロファイルを維持しながら、高さの非常に低いシャーシに比べて、PCB および内部電子コンポーネントに合理的な取り付けスペースを提供します。

デバイス全体の寸法に関する要件があり、内部に特定のコンポーネントのレイアウト スペースが必要な製品に適しています。

2. 実機に合わせて長さ・幅をカスタマイズ可能

この製品の中心的な機能は、固定された長さと幅の寸法ではなく、次のようなものです。

高さ 35 mm 固定 + カスタマイズ可能な長さ + カスタマイズ可能な幅。

シャーシの長さと幅は、次の要因に従って決定できます。

• プリント基板の寸法
• コンポーネントのレイアウト
• インターフェースの位置
• 内部モジュールの数
• 取付方法
• 全体的なデバイス寸法要件

これにより、標準シャーシに適合するために内部スペースを無駄にすることがなくなります。

3. 内蔵 PCB カード スロット

シャーシ内部には PCB カード スロットがあり、回路基板の位置決めや取り付けに使用できます。

PCB をアルミニウム プロファイル シャーシに直接統合する必要がある電子製品の場合、カード スロットは PCB の位置を決定するのに役立ち、追加の固定構造の必要性を減らします。

4. 内部取り付け溝により柔軟なレイアウトをサポート

内部取り付け溝を使用して、さまざまな内部構造部品を取り付けることができます。

製品設計に応じて、PCB、電子モジュール、その他のコンポーネントの周囲に内部レイアウトを実行でき、高さ 35 mm の限られたスペースをより合理的に利用できます。

5. サポートと放熱のバランスをとったアルミニウムプロファイル構造

アルミニウムプロファイルボディは安定したシャーシ構造を提供し、アルミニウム自体が優れた熱伝導性を備えています。

小型電子機器の場合、プロファイル構造や内部部品配置と組み合わせて放熱設計が可能です。

6. デバイスのインターフェースに合わせてフロントパネルとリアパネルを加工可能

フロントパネルとリアパネルは、実際のデバイス構造に応じて CNC 加工できます。例:

• 電源インターフェースの穴
• USBインターフェース穴
• 通信インターフェース穴
• インジケーターライトの穴
• ボタンホール
• 取付穴
• その他の特殊な形状の穴

これにより、シャーシを特定の電子デバイスのインターフェイス レイアウトに適合させることができます。

技術仕様

35mm 固定高さを選択する理由

電子機器のシャーシでは、小さいほど良いとは限りません。

シャーシが低すぎる場合、次のことが制限される可能性があります。

• PCB レイアウト
• コンポーネントの高さ
• インターフェースの取り付け
• 内部構造設計
• 放熱スペース

高さ 35mm により、デバイスはコンパクトに保たれながら、超低層構造よりも内部 PCB や電子部品に広いレイアウト スペースが提供されます。

同時に、長さと幅を個別にカスタマイズできるため、PCB を固定エンクロージャに適合させるのではなく、実際の PCB 寸法に従ってシャーシを設計できます。

適用分野

この電子アプリケーション用の 35 mm コンパクト アルミニウム押出シャーシは、すべての産業機器を幅広くカバーするのではなく、ある程度の内部スペースを必要とする小型でコンパクトな電子機器に重点を置くことをお勧めします。

1. 小型制御モジュール

PCB、制御回路、インターフェースを独立したシャーシに統合する必要がある小型制御モジュールに適しています。

高さ 35mm により、デバイスが占有する全体のスペースを削減でき、カスタムの長さと幅は内部回路基板に一致します。

2. データ収集および信号処理モジュール

PCB、インターフェイス、およびデータ処理回路を取り付ける必要があるデバイスの場合、内部カード スロットを PCB の位置決めに使用でき、カスタム パネルを通じてインターフェイスのレイアウトを完成させることができます。

3. 通信インターフェースデバイス

小型通信、信号変換、インターフェース拡張機器に適しています。

シャーシの長さと幅は、インターフェイスの数、PCB の寸法、実装スペースに応じて調整できます。

4. 組み込み電子モジュール

他の機器、制御盤、または限られた取り付けスペース内に取り付ける必要がある電子モジュールに適しています。

コンパクトな構造により、必要な内部実装スペースを確保しながら、デバイスが占有するスペースを制御できます。

5. IoTとスマート電子デバイス

PCB、通信モジュール、電源、外部インターフェイスを統合する必要がある小型 IoT 電子デバイスの場合、35 mm の固定高さによりデバイスの寸法と内部レイアウトのバランスを実現できます。

カスタマイズ可能な項目

3軸CNC加工

35mm アルミニウム プロファイル シャーシの場合、その後のプロファイルとパネルの精密機械加工は 3 軸 CNC 機械加工で完了できます。

機械加工の内容には次のものが含まれる場合があります。

• CNC開口部
• 掘削
• タッピング
• 取付穴加工
• 界面穴加工
• パネル特殊形状穴
• ザグリ穴/ザグリ穴
• ロゴ・マーキング加工
• 図面により必要なその他の構造機械加工

実際の加工項目は製品図面と構造に応じて決定されます。

ワークショップショー

品質検査

製品要件に応じて、次のことを実行できます。

• 輪郭外観検査
• 長さ寸法検査
• CNC加工寸法検査
• 穴位置検査
• ねじ山検査
• パネル寸法・外観検査
• 表面処理外観検査
• 組立検査
• 完成品の外観検査

明示的な寸法公差要件がある製品については、顧客の図面と技術要件に従って検査を実行できます。
