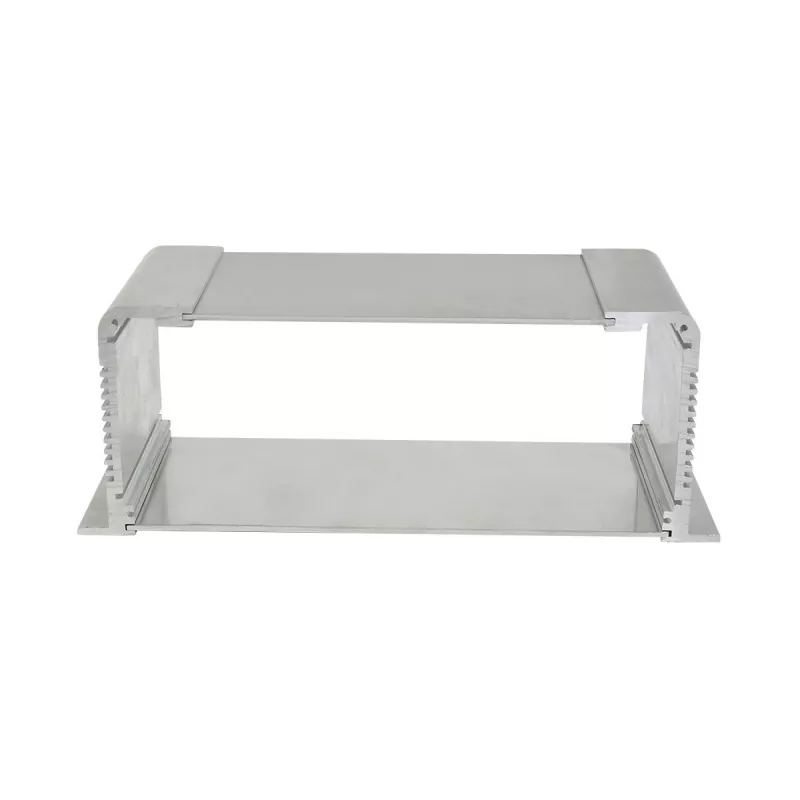

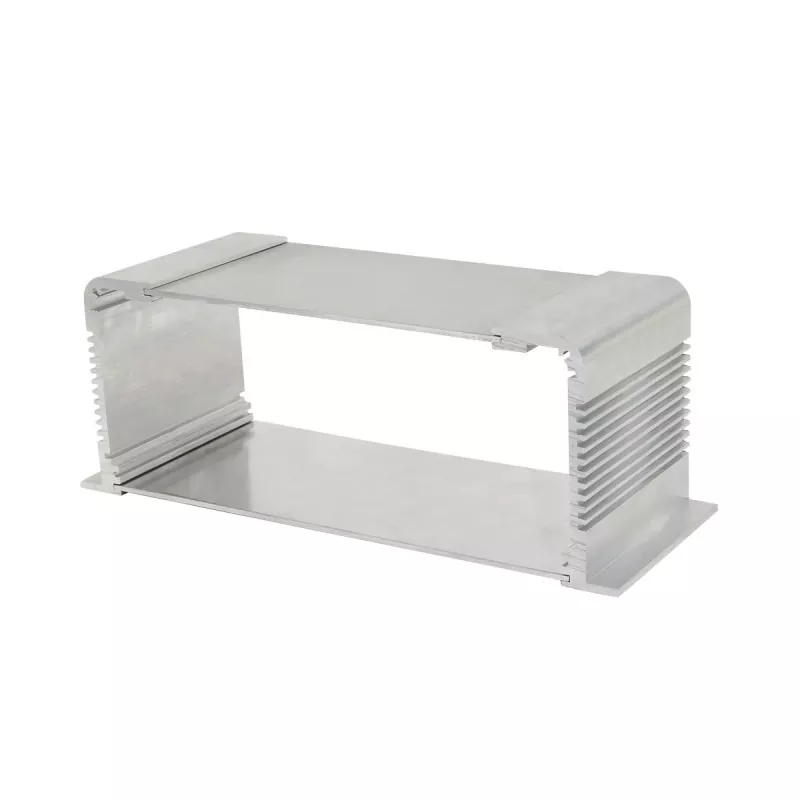

73.5mm 押出アルミニウム産業用電子機器シャーシ

73.5mmアルミニウム押出産業用電子機器シャーシはアルミニウムプロファイル構造を採用しています。シャーシの高さは73.5mmに固定されており、機器の内部スペース、PCB寸法、実装要件に応じて長さと幅をカスタマイズできます。フロントパネルとリアパネルは、機器のインターフェースや操作要件に応じて CNC 加工が可能で、インターフェース開口部、取り付け穴、ネジ穴、その他の構造を備えているため、シャーシは特定の電子機器に適合します。

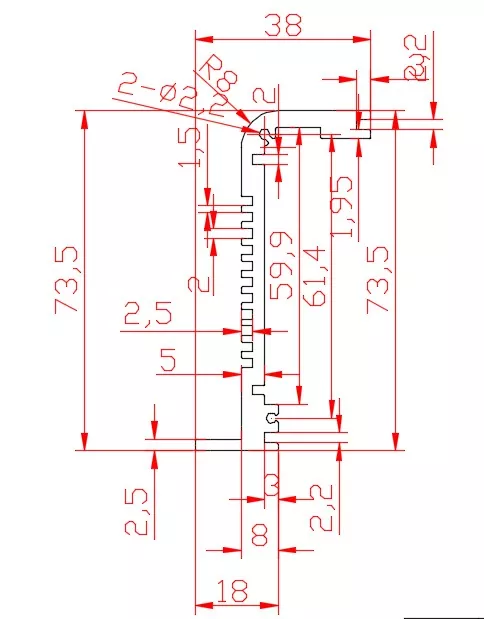

製品構造

主な利点

1. 73.5mmの固定高さ、より複雑な内部構造に適しています

30mm や 35mm などの薄型シャーシと比較して、高さ 73.5mm はより十分な垂直取り付けスペースを提供し、より多くの内部電子部品を収容できます。

PCB、電気部品、コネクタ、内部ケーブルを同時に取り付ける必要がある産業用電子機器に特に適しています。

2. 要件に合わせて長さと幅をカスタマイズ可能

製品高さは73.5mm固定ですが、お客様の装置寸法に合わせて長さ、幅を設計可能です。

適切なシャーシの長さと幅は、次に従って決定できます。

· PCB 寸法

· 内部コンポーネントのレイアウト

· インターフェイスの位置

· 取り付けスペース

· 機器全体の寸法

3. 内蔵 PCB カード スロット

PCB カード スロットをシャーシ内に設計して、回路基板の位置決めとサポートを提供し、PCB をシャーシ内でより安定して取り付けることができます。

複数の PCB を含む産業用電子機器や、回路基板の位置を固定する必要がある産業用電子機器の場合、この構造は特に便利です。

4. コンポーネントのレイアウトに便利な内部取り付け溝

内部取り付け溝は、機器の内部構造に合わせて設計でき、さまざまな電子部品の取り付けまたは固定に使用されます。

この構造は、単純なキャビティ型シャーシと比較して、内部モジュールのレイアウトが必要な電子機器に適しています。

5. アルミニウムプロファイル構造が構造サポートと熱放散のバランスをとります

アルミニウムプロファイルは優れた構造強度と熱伝導率を備えており、内部の熱伝導を促進しながら電子機器の構造支持体として機能します。

長時間稼働が必要な産業用電子機器については、内部部品の配置と組み合わせて放熱構造を設計できます。

6. フロントパネルとリアパネルはCNC加工可能

機器のインターフェースと操作要件に応じて、次のようなフロントパネルとリアパネルを CNC 加工できます。

· インターフェース開口部

· 取り付け穴

· ネジ穴

· ボタンホール

· インジケーターライトの穴

· 表示領域

· その他のカスタム開口部

これにより、シャーシを実際の電子機器のインターフェイス レイアウトに一致させることができます。

技術仕様

高さ 73.5mm を選択する理由

73.5mm は単に筐体高さを高くしただけではなく、内部構造がより複雑な産業用電子機器に適しています。

高さの低いアルミニウム プロファイル シャーシと比較して、73.5 mm 押し出しアルミニウム産業用電子機器シャーシは、アルミニウム プロファイル シャーシの構造的形状を変更することなく、より十分な内部垂直スペースを提供でき、以下の設計により多くのスペースを提供します。

· 複数の PCB の組み合わせ実装

· PCB と他の電子モジュールの同時実装

· より多くのコネクタとインターフェース

· 内部ケーブル配線

· 電子コンポーネント間の空間レイアウト

· 内部取り付けブラケット

· 一定の放熱スペースが必要な電子部品

したがって、この 73.5 mm シャーシは、より多くの機能モジュールとより複雑な内部構造を備えた産業用電子機器に適しています。

適用分野

70mmの産業用制御シャーシと比較して、この73.5mmの製品は「産業用制御」そのものに限定されず、産業用電子機器の汎用シャーシプラットフォームとしてより適しています。

1. 産業用電子制御機器

制御基板、インターフェースモジュール、複数の電子部品を内蔵した産業用電子機器に適しています。

内部高さが 73.5 mm であるため、制御ボードやその他のコンポーネントに十分な取り付けスペースを提供できます。

2. 産業用データの収集および処理装置

データ収集、信号処理、データ通信、および同様の機器に適しています。

PCB、インターフェースモジュール、および内部接続構造を取り付ける必要がある機器の場合、シャーシの長さと幅は PCB の寸法に応じてカスタマイズできます。

3. 産業用通信機器

産業用通信、インターフェース変換、通信制御用電子機器に適しています。

フロントパネルとリアパネルは、RJ45、シリアルポート、通信インターフェイス、その他のコネクタのレイアウトに応じてカスタム加工できます。

4. 自動化機器電子モジュール

オートメーション機器の独立した電子制御モジュールまたは機能モジュール シャーシとして機能します。

内部のカードスロットと取り付け溝は、機器の構造に応じてさまざまな電子部品をレイアウトするのに役立ちます。

5. 信号処理と電子モジュール

内部に複数の電子モジュール、PCB、コネクタを取り付ける必要がある信号処理装置に適しています。

低高シャーシと比較して、73.5 mm はより多くの内部スペースを提供できるため、より複雑なモジュールの組み合わせが容易になります。

6. 産業用電子機器

回路基板、インターフェイス、内部電子コンポーネントを独立したシャーシに統合する必要がある機器の場合、カスタムの長さ、幅、およびパネル開口部を通じてデバイスの統合を実現できます。

カスタマイズ可能な項目

3軸CNC加工能力

Boyuan Hardware は現在 3 軸 CNC 加工を使用しており、アルミニウムのプロファイルやパネルに対応する精密加工を実行できます。

製品図面に従って、次のことが実行できます。

· CNC開口部

· 取り付け穴加工

· ねじ穴加工

· 皿穴

· ザグリ穴

· 界面領域の加工

· ボタンホール加工

· インジケーターライト穴加工

· 表示領域の加工

· ロゴとマーキングの加工

· その他のパネル構造加工

複数のインターフェースや複雑なパネルレイアウトが必要な産業用電子機器においても、実図面通りの加工が可能です。

製造工程

製品図面 → 73.5mm固定高さの確認 → 長さ/幅の確認 → 基板と内部構造の確認 → アルミプロファイル加工 → 定長切断 → 3軸CNC加工 → 前後パネル加工 → 表面処理 → 寸法・外観検査 → 組立 → 完成品検査 → 梱包

正式な生産の前に、お客様の図面に従って以下を確認できます。

· シャーシの外形寸法

· PCB 寸法

· カードスロットの位置

· 内部取り付け位置

· フロントパネルとリアパネルのインターフェース

· 取り付け方法

· 放熱構造

· 表面処理と色

これにより、その後の組み立て時の構造的な不一致の問題が軽減されます。

品質検査

製品の製造中に、実際の要件に応じて次のことを実行できます。

· 外観検査

· 長さ、幅、高さの検査

· CNC加工寸法検査

· 穴位置検査

· ねじ山検査

· パネル組立検査

· 表面処理検査

· 完成品の組立検査

シャーシの寸法、PCB 取り付け構造、インターフェイスの位置、アセンブリの適合性をチェックすることに重点が置かれています。

ワークショップショー

よくある質問

Q1: シャーシの高さは 73.5mm で固定ですか?

はい。このシリーズの高さは73.5mmに固定されており、機器の要件に応じて長さと幅をカスタマイズできます。

Q2: 長さと幅はカスタマイズできますか?

はい。長さと幅は、PCB の寸法、内部電子部品、および機器全体の寸法に応じてカスタマイズできます。

Q3: シャーシには内部 PCB カード スロットがありますか?

はい。製品構造には PCB カード スロットが備わっており、実際の PCB 寸法や実装方法に合わせて使用​​できます。

Q4: 複数の電子モジュールを内部に取り付けることはできますか?

はい。 73.5mm の内部スペースは比較的広く、複数の PCB、電子モジュール、コネクタ、内部ケーブルを取り付ける必要がある機器に適しています。

Q5: フロントパネルとリアパネルにインターフェースを加工できますか?

はい。フロントパネルとリアパネルには、インターフェース穴、取り付け穴、ネジ穴、ボタン穴、インジケーターライト穴、その他の構造を 3 軸 CNC で加工できます。

Q6: 73.5mm 押出アルミニウム産業用電子機器シャーシはさまざまな色で作ることができますか?

はい。アルミニウム部品の色は製品の要件に応じてカスタマイズでき、プロジェクトの要件に応じて特定の表面処理ソリューションを確認できます。

Q7: CNC の軸数は何ですか?

現在は3軸CNC加工が主流です。

Q8: PCB 図面に従ってシャーシをカスタマイズできますか?

お客様からご提供いただいた製品図面、基板寸法、内部実装要件に基づき、シャーシの長さ、幅、カードスロット、実装構造をご確認いただけます。
