測定機器用 56mm アルミニウム製計測器シャーシ

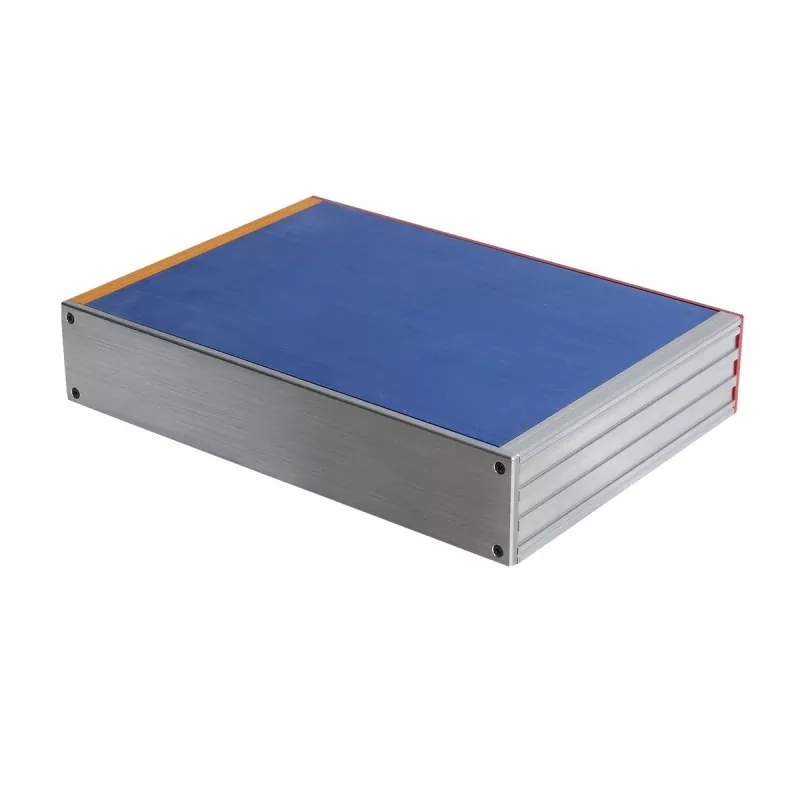

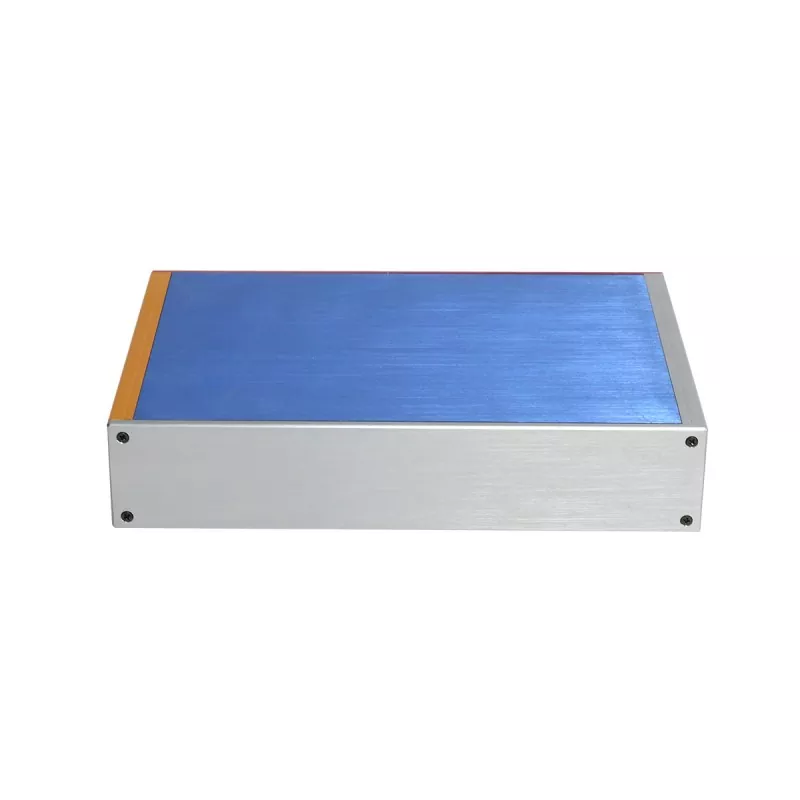

アルミプロファイル構造を採用した56mm固定ハイトアルミ押出シャーシ。高さは56mmに固定されており、長さと幅はPCB寸法、内部コンポーネントのレイアウト、および機器全体の寸法に応じてカスタマイズできます。 56mm の高さにより、薄型シャーシよりも内部電子部品に十分な取り付けスペースが提供されるため、測定機器用 56mm アルミニウム計測器シャーシは、PCB、電子モジュール、インターフェース、電源、および内部取り付け構造を統合する必要がある計測機器に適しています。

製品構造

構造ロジック

56mmの固定高さ → 長さと幅のカスタマイズ → PCBカードスロット → 内部取り付け溝 → 放熱構造 → フロントパネルとリアパネルのCNC機械加工 → 全体の組み立て

設計上の利点

1. 56mmの固定高さ、計器機器の内部レイアウトに適しています

薄型シャーシと比較して、高さ 56 mm により十分な垂直スペースが確保され、より多くの種類の電子部品を収容できます。

PCB、電子モジュール、インターフェース、内部サポート構造を同時に取り付ける必要がある計測機器の場合、内部レイアウトにおけるシャーシの高さの制約を軽減できます。

2. カスタマイズ可能な長さと幅、さまざまな楽器のサイズに適応

製品の高さは56mmで固定ですが、長さと幅は特定の機器に応じてカスタマイズできます。

最終的なシャーシの長さと幅は、次に従って決定できます。

· PCB 寸法

· 内部モジュールの数

· インターフェースのレイアウト

· パワーモジュール

· 機器全体の寸法

· 内部取り付けスペース

そのため、さまざまなサイズの電子機器や計測機器に適しています。

3. 回路基板の位置決めに便利な PCB カード スロット

シャーシ内部には PCB カード スロットがあり、PCB の位置決めと取り付けに使用できます。

機器製品の場合、内部回路基板は通常、インターフェイス、制御回路、その他のモジュールとともに比較的安定した位置を維持する必要があり、カード スロットは構造的な位置決めを実現するのに役立ちます。

4. 内部取り付け溝によりモジュール式レイアウトが容易

内部の取り付け溝を使用して次のものを取り付けることができます。

· 電子モジュール

· PCB

· ブラケット

· コンポーネントの固定

· その他の内部構造部品

56mm の高さと取り付け溝を組み合わせることで、内部コンポーネントのより柔軟なレイアウト スペースを提供できます。

5. アルミニウムプロファイル構造が安定した支持と放熱経路を提供

シャーシ本体としてのアルミニウム プロファイルは、構造的保護と内部電子コンポーネントの取り付けベースを提供します。

同時に、アルミニウムは優れた熱伝導性を備えており、プロファイル構造と組み合わせることで、測定機器用の 56 mm アルミニウム機器シャーシは機器に一定の放熱経路を提供できます。

特定の熱設計要件については、電子コンポーネントの電力と内部レイアウトに応じてさらに決定する必要があります。

6. 計測器インターフェイスのレイアウトに適したフロントパネルとリアパネル

通常、計測機器には複数の外部インターフェイスが必要なため、実際の機能に合わせてフロントパネルとリアパネルを CNC 加工できます。

機械加工可能:

· 電源インターフェース

· USBインターフェース

· 通信インターフェース

· データインターフェース

· インジケーターライトの穴

· ボタンホール

· 取り付け穴

· その他の特殊な形状の穴

技術仕様

高さ 56mm を選択する理由

高さ 56mm は、内部構造が比較的複雑な電子機器に適しています。

装置の内部を同時に考慮する必要がある場合:

PCB + コンポーネント + インターフェース + 電源 + 取り付け構造 + 接続ケーブル

薄型シャーシでは内部レイアウトが制限される場合があります。

56mm の固定高さにより、より広い内部スペースを確保しながら、カスタムの長さと幅によって機器全体の寸法を制御できます。

機器製品の場合、この構造は内部スペース、機器の寸法、構造保護のバランスを実現できます。

適用分野

このモデルは、機器、テスト、測定、電子機器に重点を置くことをお勧めします。

1. 電子計測器

PCB、データインターフェース、内部電子モジュールを取り付ける必要がある測定機器に適しています。

フロントパネルとリアパネルは、テストインターフェイス、電源インターフェイス、インジケータライト、その他の要件に応じて加工できます。

2. 試験装置

独立したシャーシ構造を必要とする一部のテストモジュールおよび電子テスト装置に適しています。

高さ 56mm により、内部回路やモジュールに比較的十分な実装スペースを提供できます。

3. データ収集機器

データ収集回路、通信インターフェイス、電源モジュールを統合する必要がある機器の場合、シャーシの長さと幅は PCB の寸法に応じてカスタマイズできます。

4. 信号処理および変換装置

PCB、信号インターフェース、内部処理モジュールを取り付ける必要がある電子機器に適しています。

内部カード スロットは PCB の位置決めに使用でき、取り付け溝は他の内部構造部品の固定をサポートできます。

5. 卓上計器機器

研究室、作業台、または機器テーブルに設置する必要がある小型電子機器の場合、高さ 56 mm により、全体の構造をコンパクトに保ちながら、比較的十分な内部取り付けスペースを確保できます。

公式 Web サイトのリリースでは、追加の業界資格や検証が必要な「医療機器」や「軍事機器」などの特定の分野ではなく、「機器、テスト、データ収集、信号処理」などの用途の指示を使用することをお勧めします。

カスタマイズ可能な項目

製造工程

顧客は製品図面または寸法要件を提供します

↓

56mm固定高さを確認

↓

長さ、幅、内部レイアウトの確認

↓

PCB、インターフェース、内部コンポーネントの確認

↓

アルミ形材加工

↓

長さカット

↓

3軸CNC加工

↓

前後パネルの加工

↓

表面処理

↓

寸法・外観検査

↓

シャーシアセンブリ

↓

完成品検査

↓

ワークショップショー

梱包と発送

品質検査

製品要件に応じて、次のことを実行できます。

· プロファイル外観検査

· 長さ寸法検査

· CNC加工寸法検査

· 穴位置検査

· ねじ山検査

· パネル寸法および外観検査

· 表面処理外観検査

· 組立検査

· 完成品の外観検査

明示的な寸法公差要件がある製品については、顧客の図面と技術要件に従って検査を実行できます。

よくある質問

Q1.この機器のシャーシの高さは固定されていますか?

はい。このモデルの高さは56mmに固定されていますが、長さと幅はカスタマイズできます。

Q2.シャーシをさまざまな機器に合わせてカスタマイズできますか?

はい。長さと幅は、PCB の寸法、内部コンポーネント、インターフェースのレイアウト、および装置全体のサイズに応じてカスタマイズできます。

Q3.シャーシには内部 PCB スロットがありますか?

はい。アルミニウム押し出し構造には、PCB の位置決めと取り付けのための内部 PCB スロットが含まれています。

Q4.内部モジュールをシャーシ内に取り付けることはできますか?

はい。内部取り付け溝は、PCB、電子モジュール、ブラケット、およびその他の構造コンポーネントの取り付けに使用できます。

Q5.フロントパネルとリアパネルをカスタマイズできますか?

はい。パネルは、必要なインターフェイス、ボタン、インジケーター、取り付け穴、その他の開口部に応じて CNC 加工できます。

Q6.アルミシャーシは放熱効果があるのでしょうか？

アルミニウムの押し出し構造が放熱経路を提供します。特定の熱要件については、コンポーネントの電力と内部レイアウトに従って設計を評価する必要があります。

Q7.シャーシの色はカスタマイズできますか?

はい。表面仕上げと色は製品の要件に応じてカスタマイズできます。

Q8.どのような CNC 加工機能を提供していますか?

Boyuan は主に、アルミニウム計器シャーシおよび関連コンポーネントの 3 軸 CNC 加工を提供しています。
