42.5mm 埋め込みアルミニウム産業用制御シャーシ

42.5mmの埋め込みアルミニウム産業用制御シャーシはアルミニウムプロファイル構造を採用しています。高さは42.5mm固定で、機器の構造、基板寸法、実装スペースに合わせて長さ、幅をカスタマイズできます。

シャーシの内部には PCB カード スロットと取り付け溝があり、回路基板の位置決めや、内部電子モジュール、ブラケット、その他の構造部品の取り付けに使用されます。アルミニウム プロファイル構造は一定の放熱機能も備えており、構造的なサポートと基本的な放熱を必要とする電子機器に適しています。

高さ 42.5mm は、比較的コンパクトなプロファイルを維持しながら、薄型シャーシに比べて PCB、電子部品、インターフェース、および内部実装構造のための十分なスペースを確保できるため、他の機器に組み込む必要がある、または実装スペースが限られているが、過度に低いシャーシ構造を使用できないアプリケーションに適しています。

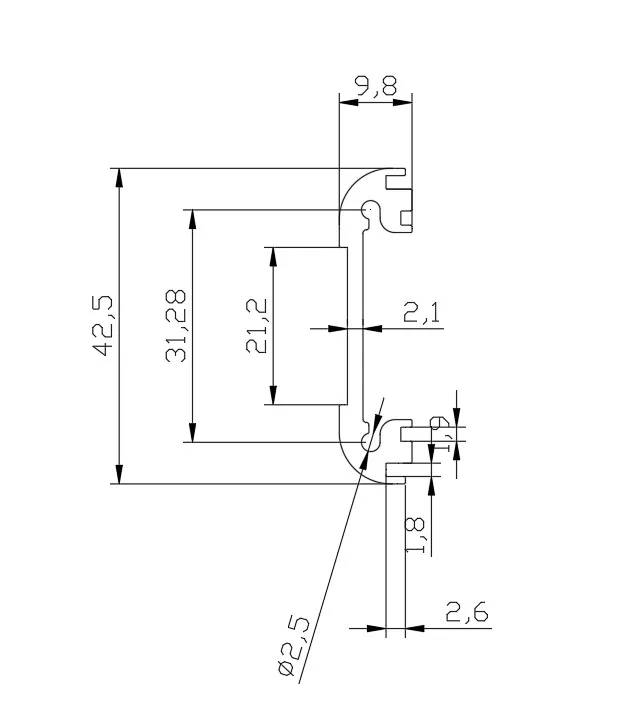

製品構造

主な利点

1. 42.5mmの固定高さ、組み込み機器の設置に最適

超薄型シャーシと比較して、高さ 42.5 mm により、比較的コンパクトな全体サイズを維持しながら、より広い内部スペースが提供されます。

以下に取り付ける必要がある電子モジュールの場合:

• 制御盤
• 内部設備
• ラックまたは機器の設置スペース
• カスタム機器の構造
• 他の電子機器の内部

シャーシの長さと幅は、実際の設置スペースに応じて決定できます。

2. 設置スペースに合わせやすい長さ・幅のカスタマイズが可能

42.5mm 埋め込みアルミニウム産業用制御シャーシの高さは 42.5mm に固定されており、長さと幅は機器の構造に応じて調整できます。

シャーシの長さと幅は次のように決定できます。

• 設置位置
• プリント基板の寸法
• コンポーネントのレイアウト
• インターフェースの位置
• 内部モジュール
• 装置全体の寸法

この構造は、非標準サイズの組み込み電子モジュールに特に適しています。

3. 回路基板の位置決めに便利な内部 PCB カード スロット

シャーシ内部には PCB カード スロットがあり、PCB 構造に応じて位置を決めて取り付けることができます。

シャーシ内に回路基板を統合する必要がある機器の場合、カード スロットにより追加のサポート部品の使用を減らし、PCB の取り付け位置を安定に保つことができます。

4. 内部取り付け溝が内部構造レイアウトをサポート

PCB カード スロットに加えて、シャーシ内部には取り付け溝もあり、内部モジュール、ブラケット、その他の構造部品の固定に使用できます。

限られたスペース内に複数の電子部品を集積する必要がある機器において、実際の構造に合わせた内部レイアウトが可能です。

5. アルミニウムプロファイル構造が構造サポートと熱放散のバランスをとります

シャーシ本体としてのアルミニウムプロファイルは、安定した構造サポートを提供できます。

同時に、アルミニウム自体は優れた熱伝導性を備えており、プロファイル構造と組み合わせることで、電子機器の放熱に役立ちます。

特定の高い放熱要件を持つ製品の場合、消費電力、レイアウト、電子部品の実際の熱設計に従って、対応するソリューションを決定する必要があります。

6. フロントパネルとリアパネルがデバイスインターフェイスの加工をサポート

フロントパネルとリアパネルは、次のような特定の機器に従って CNC 加工できます。

• 電源インターフェース
• USBインターフェース
• 通信インターフェース
• 表示灯
• ボタン
• 取付穴
• その他の特殊形状インターフェース

したがって、シャーシを最終的な電子機器のインターフェースレイアウトに適合させることができます。

技術仕様

適用分野

従来の35mmコンパクトモデルとの差別化を図り、「組み込み設置」を訴求したモデルです。

1. 組み込み制御モジュール

オートメーション機器、制御キャビネット、またはその他の機器の内部に設置される小型の制御モジュールに適しています。

高さ 42.5 mm により、制御 PCB と内部コンポーネントに比較的十分な取り付けスペースが提供され、カスタムの長さと幅によりシャーシが特定の取り付け位置に適合するのに役立ちます。

2. データ収集モジュール

取得回路、インターフェイス、およびデータ処理モジュールを取り付ける必要がある機器の場合、回路基板は内部 PCB カード スロットを介して固定でき、機器の設置スペースに応じてシャーシの寸法をカスタマイズできます。

3. 産業機器の内部電子モジュール

制御モジュール、インターフェースモジュール、信号処理モジュールなど、大型機器内に統合する必要がある電子モジュールに適しています。

装置内部スペースに合わせて筐体の長さや幅をカスタマイズすることができ、無駄な外形寸法を削減できます。

4. 組み込み通信機器

他の機器内に取り付ける必要がある通信モジュールやインターフェースモジュールに適しています。

前面パネルと背面パネルは、通信インターフェイス、電源インターフェイス、その他の要件に応じて加工できます。

5. オートメーション機器用電子モジュール

オートメーション機器の独立した電子モジュールの場合、アルミニウム プロファイル シャーシは独立した構造的保護を提供し、カスタムの長さと幅は機器の内部設置位置に適応します。

カスタマイズ可能な項目

3軸CNC加工能力

Boyuan Hardware は現在、主に 3 軸 CNC 加工を使用しており、製品図面に従って 42.5 mm アルミニウム プロファイルのシャーシとパネルに後続の加工を実行できます。

機械加工の内容には次のものが含まれる場合があります。

• CNC開口部
• 掘削
• タッピング
• 取付穴加工
• 界面穴加工
• パネル特殊形状穴
• ザグリ穴/ザグリ穴
• ロゴ・マーキング加工
• その他の構造機械加工

具体的な加工内容は製品図面や構造要件に応じて決定します。

製造工程

顧客は製品図面または寸法要件を提供します

↓

42.5mmの固定高さを確認

↓

長さ、幅、埋め込み設置スペースの確認

↓

PCBと内部部品のレイアウトを確認する

↓

アルミ形材加工

↓

長さカット

↓

3軸CNC加工

↓

前後パネルの加工

↓

表面処理

↓

寸法・外観検査

↓

シャーシアセンブリ

↓

完成品検査

↓

梱包と発送

博源について

20年以上のアルミニウム製品製造の経験

Boyuan Hardware は 20 年以上アルミニウム製品と関連機械加工に従事しており、その製品はアルミニウム プロファイル シャーシ、アルミニウム エンクロージャ、CNC 機械加工部品をカバーしています。

約10,000㎡の生産拠点

工場の生産面積は約10,000㎡で、アルミ製品加工、CNC加工、穴あけ、タップ加工、表面処理、組立、検査が可能です。

約既存の金型 300 セット

約300セットの既存金型を保有し、様々な仕様のアルミ形材製品の生産が可能です。

3軸CNC加工

現在、3軸CNCは主にアルミ製品やシャーシ関連の機械加工に使用されており、顧客の図面に従って穴あけ、タップ、開口などのプロセスを完了します。

ワークショップショー

よくある質問

Q1.このシャーシの高さは固定されていますか?

はい。このモデルの高さは42.5mmで固定されていますが、長さと幅はカスタマイズ可能です。

Q2.このシャーシが組み込み設置に適しているのはなぜですか?

42.5 mm の固定高により、比較的コンパクトなプロファイルを実現しながら、PCB の取り付け、コンポーネント、および取り付け構造のための内部スペースをより多く確保できます。設置スペースに合わせて長さや幅も調整可能です。

Q3. PCB に合わせてシャーシをカスタマイズできますか?

はい。長さと幅は、PCB の寸法、コンポーネントのレイアウト、設置要件に応じてカスタマイズできます。

Q4.シャーシには内部 PCB スロットがありますか?

はい。アルミニウム押し出し構造には、PCB の位置決めと取り付けのための内部 PCB スロットが含まれています。

Q5.内部の取り付け構造はカスタマイズできますか?

はい。製品の構造に合わせて内部の取付溝やそれに伴う加工を設計できます。

Q6.フロントパネル、リアパネルの加工は可能ですか？

はい。パネルは、インターフェイス、取り付け穴、インジケーター、ボタン、その他の必要な開口部を CNC 加工できます。

Q7.シャーシを発熱部品に使用できますか?

アルミニウムの押し出し構造が放熱経路を提供します。特定の熱要件を持つ製品の場合、実際の放熱設計はコンポーネントの電力とレイアウトに従って決定する必要があります。

Q8.どのような CNC 加工機能を提供していますか?

Boyuan は主に、アルミニウム シャーシおよび関連コンポーネントの 3 軸 CNC 加工を提供しています。
